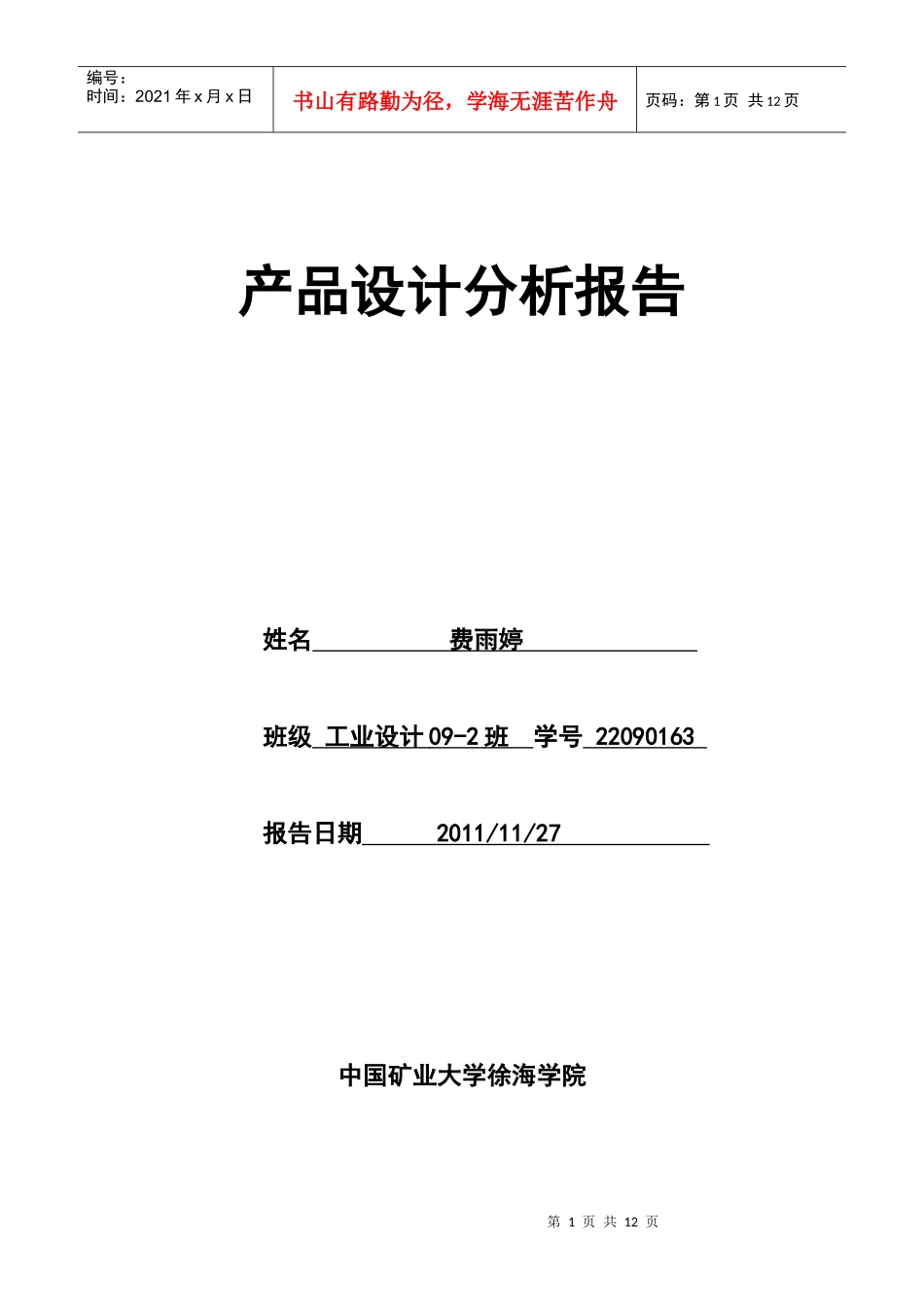

第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页产品设计分析报告姓名费雨婷班级工业设计09-2班学号22090163报告日期2011/11/27中国矿业大学徐海学院第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页一、产品名称二、外形图第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页三、结构分析1、爆炸图第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页2、产品工作原理踏步机有两大主要部件“电机”和“踏板”,之间主要通过皮带和齿轮是之紧密连接在一起,电机通过皮带带动齿轮转动,齿轮带动踏板前后上下移动,从而让使用者达成跑步的效果。踏步机“踏板”部分由支架,油压缓冲杆组成,通过踏板的上下左右的移动,和油压缓冲杆的缓冲,让使用者达到健身效果。此种为国内市场普遍的一种踏步机。了解踏步机的工作原理就可知道:保护好“电机”和“踏板”对减少踏步机的故障有及其重要的意义。3、零部件信息序号名称数量材质成型工艺1踏板2塑料压制成型2油压缓冲杆2金属激光加工3支架1金属锻压4电机1金属第5页共12页第4页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共12页5齿轮1金属激光加工6按键1塑料压制成型7底座1塑料压制成型8电路板1金属四、总体分析踏步机一般可以从以下三大特性来了解,分别是运动频幅油压缓冲杆的耐性,踏板强度以及其他特性。踏步机是由电动机,一组踏板和油压缓冲杆组成的。健身爱好者在使用踏步机之前,先通入电源,开启踏步机。再根据自身体能情况,调节踏步机电机转动频率,从而改变踏步机的运动频幅,确保安全使用,达到健身效果。运动频幅指踏步机踏板一分钟之内上下的次数,一般用次数/分钟(m)为单位来衡量和踏板上下左右移动的运动幅度。提供正确的运动频幅可以降低踏步运动对腿关节造成的负面第6页共12页第5页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共12页影响。油压缓冲杆的耐性是指油压缓冲杆的耐用程度。踏步机的两支油压缓冲杆可以消除运动时膝盖关节的摩擦,并且更有益于筋骨的伸展,可调整您需要的运动强度,将脚踏在脚踏板前方,就可增加运动强度。让您在不知不觉中燃烧脂肪,特别锻炼腰、腹、腿等部位,塑造完美曲线。踏板强度是指踏步机踏板的耐用性。踏板的耐用性越好,使用寿命越长。更能保护好使用者人身的安全,以免发生事故。其他特性指的是踏步机除了本身应具有的功能外,与一般的踏步机相比不同之处。如采用电脑芯片组合,可自动调节运动频幅的功能;显示运动总量功能;自动定时功能显示步数,次数。消耗卡路里功能;其中踏步机的电脑芯片和电机是核心部分,也是技术含量最高的部分。踏步机的设计者会标出一个电机的负载重量指标,来衡定其踏步机的工作能力,以保证机器不超负荷工作。如果使用者不按照限定的指标使用,会使电机损坏,出现工作效果不好的现象,更加严重的情况是电机烧毁。因此这个限定电机载荷多少的指标,就是希望使用者头脑中形成一个行为准则,以主动的保护踏步机的踏板和电机。另外,一些成熟品牌的踏步机还有一些安全保护过载保护等措施。第7页共12页第6页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共12页五、分项分析1、形态分析如果说产品是功能的表现载体,那么形态就是产品功能的中介,没有形态的作用,产品的功能就无法实现。人体工学设计,刚强有力,造型美观大方,线条流畅,优雅,运动舒适,噪音小,结实的钢结构框架,外加流线型设计的罩壳,美观大方。宽大而又不沉重的脚踏板,适合各个脚码的人在上面进行运动,表面特有的纹路和踏板宽大的面积以及突出的边框确保运动中不会出现侧滑掉落机器。第8页共12页第7页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共12页简洁明了的设计,让使用者更加方便储存。简单大方的设计是这一踏步机的独到之处。黑色的整体颜色更易搭配。适合家...
