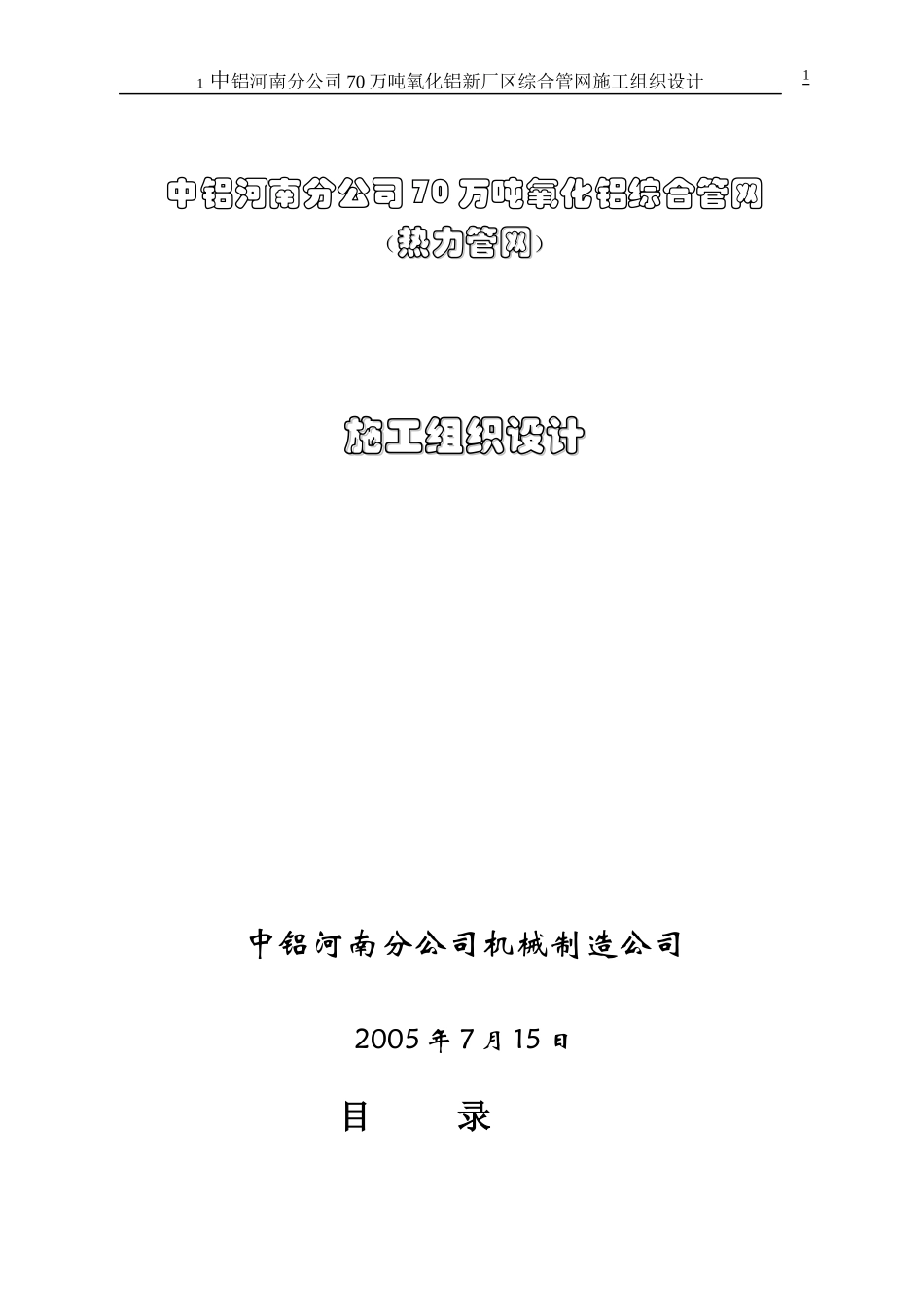

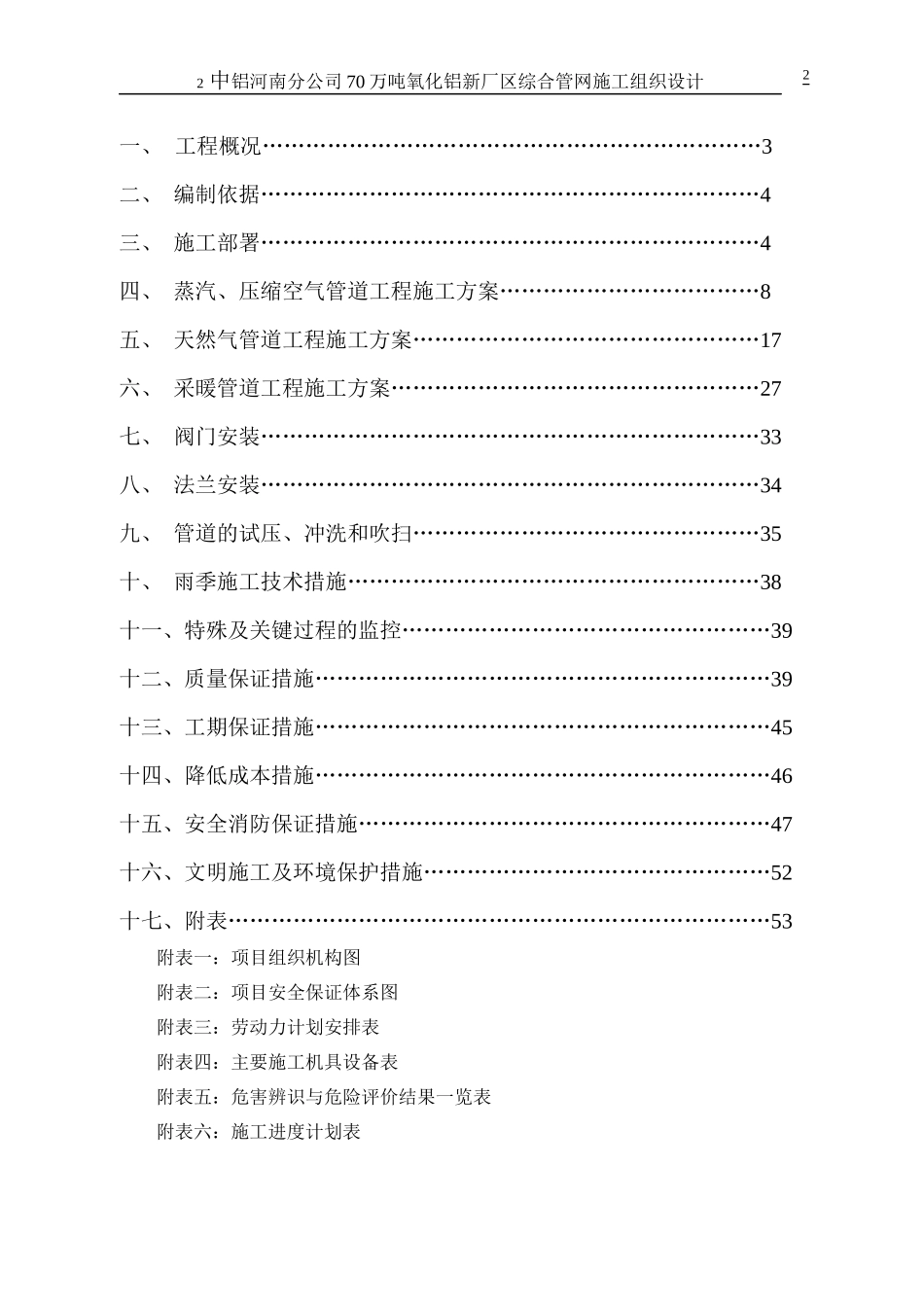

1中铝河南分公司70万吨氧化铝新厂区综合管网施工组织设计中铝河南分公司70万吨氧化铝综合管网（（热力管网热力管网））施工组织设计施工组织设计中铝河南分公司机械制造公司2005年7月15日目录12中铝河南分公司70万吨氧化铝新厂区综合管网施工组织设计一、工程概况……………………………………………………………3二、编制依据……………………………………………………………4三、施工部署……………………………………………………………4四、蒸汽、压缩空气管道工程施工方案………………………………8五、天然气管道工程施工方案…………………………………………17六、采暖管道工程施工方案……………………………………………27七、阀门安装……………………………………………………………33八、法兰安装……………………………………………………………34九、管道的试压、冲洗和吹扫…………………………………………35十、雨季施工技术措施…………………………………………………38十一、特殊及关键过程的监控……………………………………………39十二、质量保证措施………………………………………………………39十三、工期保证措施………………………………………………………45十四、降低成本措施………………………………………………………46十五、安全消防保证措施…………………………………………………47十六、文明施工及环境保护措施…………………………………………52十七、附表…………………………………………………………………53附表一：项目组织机构图附表二：项目安全保证体系图附表三：劳动力计划安排表附表四：主要施工机具设备表附表五：危害辨识与危险评价结果一览表附表六：施工进度计划表23中铝河南分公司70万吨氧化铝新厂区综合管网施工组织设计一、工程概况本工程包括0.6MPa天然气管道，3.8MPa蒸汽管道，1.0MPa蒸汽管道，0.6MPa蒸汽管道，0.6MPa压缩空气管道，0.3MPa压缩空气管道，采暖供回水管道，凝结水管道，工艺合格回水管道等，其中天然气管道由新厂区外的天然气调压站到管道化溶出和氢氧化铝焙烧工段，3.8MPa蒸汽管道和0.6MPa蒸汽管道、1.0MPa蒸汽管道由老厂区到管道化溶出工段，0.6MPa压缩空气管道和0.3MPa压缩空气管道由老厂区到70万吨氧化铝各个用气工段，采暖供回水管由采暖换热站到各个用热点，凝结水管道由重油库、换热站和卸油站等产生凝结水的工段到老厂区，工艺合格回水管道蒸发工段到老厂区。管道敷设方式为架空敷设和地沟敷设，采用焊接连接。防腐采用防腐底漆和面漆，保温采用岩棉管壳，保护层采用镀锌铁皮。序号管道名称标号设计压力试验压力长度（米）重量（KG）34中铝河南分公司70万吨氧化铝新厂区综合管网施工组织设计1采暖供水管道R10.6MPA0.9MPA4190.1323966.442采暖回水管道R20.6MPA0.9MPA4190.1323966.443蒸汽管道Z3.83.8MPA5.7MPA410.005207.004蒸汽管道Z0.60.6MPA0.9MPA2394.57115758.995蒸汽管道Z1.01.0MPA1.5MPA740.0633983.566压缩空气管道YS0.30.3MPA0.45MPA1145.7543181.327压缩空气管道YS0.60.6MPA0.9MPA1936.6047047.148凝结水管道N0.60.6MPA0.9MPA323.103315.019凝结水管道N0.6MPA0.9MPA266.072093.0710天然气管道NG0.6MPA0.9MPA1148.6079085.5711工艺合格回水管道RH0.6MPA0.9MPA51.403214.5612检查井φ32X380.00172.00二、编制依据1.1经过审批有效的施工图纸施工图编号：SG0318-30R11.2涉及国家或行业施工规程、规范、标准、图集《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《工业金属管道工程施工及验收规范》GB50235-97《工业企业煤气安全规程》GB6222-8645中铝河南分公司70万吨氧化铝新厂区综合管网施工组织设计《城镇燃气输配工程施工及验收规范》CJJ33-1989《输油输气管道线路工程施工及验收规范》SY0401-1998《工业设备及管道绝热工程施工及验收规范》GB7231-82《工业管路的基本色别色和识别符号》GB7231－87《安全色》GB2893-82《工业设备、管道防腐施工及验收规范》GHJ299-91《国家建筑标准设计图集》94R404、97R412《建筑工程安全检查标准》JGJ59-99三、施工部署3.1工程目标质量...
