主厂房上部结构钢结构监理实施细则VIP免费

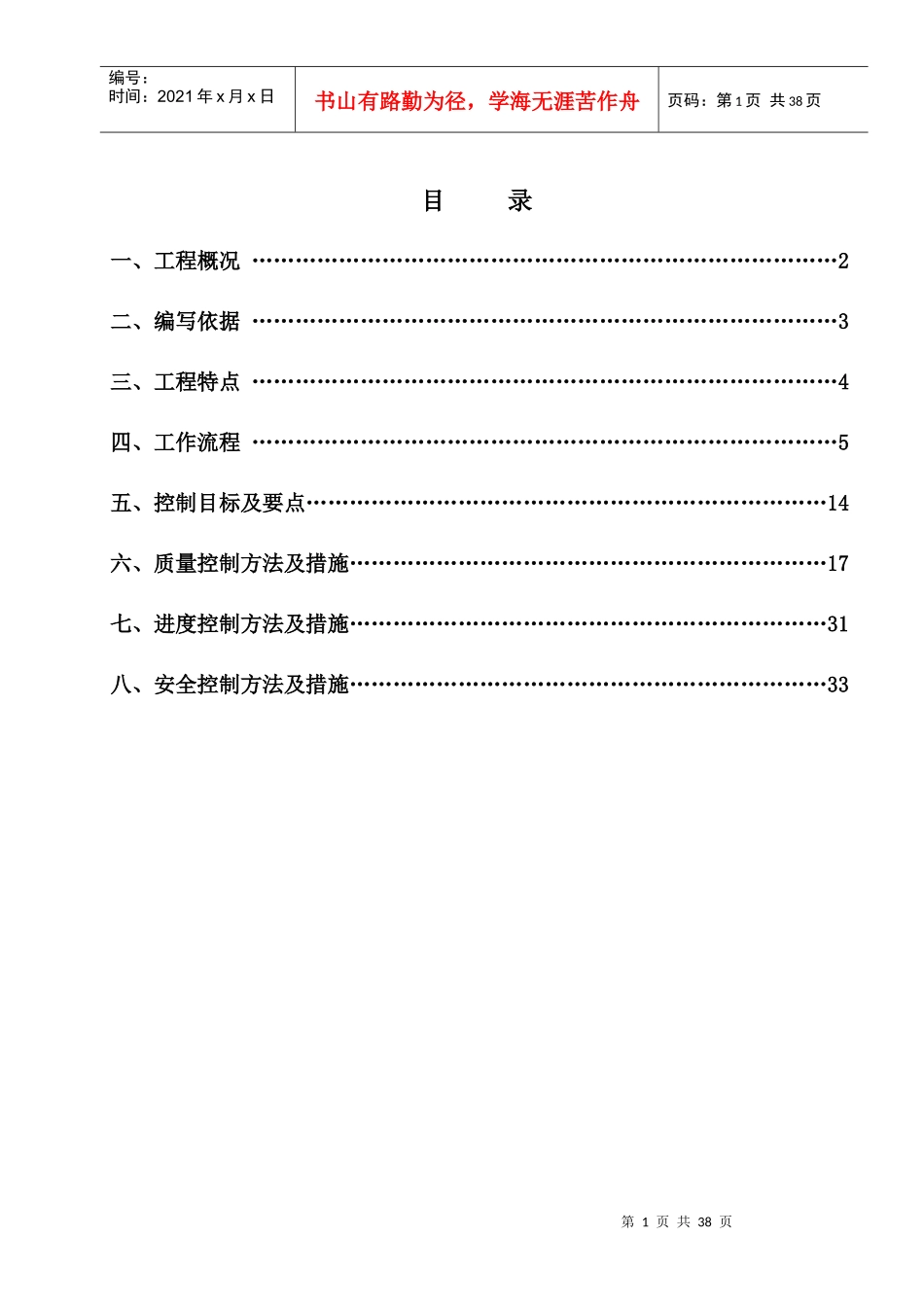

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页目录一、工程概况………………………………………………………………………2二、编写依据………………………………………………………………………3三、工程特点………………………………………………………………………4四、工作流程………………………………………………………………………5五、控制目标及要点………………………………………………………………14六、质量控制方法及措施…………………………………………………………17七、进度控制方法及措施…………………………………………………………31八、安全控制方法及措施…………………………………………………………33第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页一、工程概况1.1、工程概况________2×350MW级低热值煤发电新建工程项目厂址位于：____市___工业园区内，距____市中心城区36km交通便利。本期工程规模为2×350兆瓦超临界间接空冷供热机组，配2×1189.5吨/时超临界循环流化床锅炉、一次中间再热、抽凝式汽轮发电机组、双水内冷冷却发电机，采用炉内加石灰石+炉外石灰石石膏湿法脱硫，同步建设SNCR+SCR脱硝装置，安装布袋除尘器+湿式静电除尘器，本期新建主厂房上部钢结构包括：汽机间、除氧煤仓间、锅炉间，1.1.1、汽机间：上部结构框架采用钢结构及混凝土板组合结构，钢结构框架轴中心跨度为20m，纵长为158m，共有17个轴距,其中2—3、4—5、6—7、11—12、13—14、15—16轴中心距都为10米，另外1—2、7—8、10—11、16—17轴中心距都为8米，还有3—4、5—6、8—9、9—10、12—13、14—15、轴中心距都为9米，17—18轴中心距为12米，汽机运转层平台标高为6.3米到12.6米，汽机屋顶局部顶标高为31.7m，汽机房内设有起重航车80/20T一台，供设备安装检修之用。1.1.2、除氧煤仓间：上部结构框架采用钢结构及混凝土板组合结构，1#、2#汽机房钢结构框架轴中心跨距12m，纵向158m，共有18个轴线、有17个柱距，其中2—3、4—5、6—7、11—12、13—14、15—16轴中心距都为10米，另外1—2、7—8、10—11、16—17轴中心距都为8米，还有3—4、5—6、8—9、9—10、12—13、14—15、轴中心距都为9米，17—18轴中心距为12米，除氧煤仓间运转层采用现浇钢筋混凝土结构。除氧煤仓间老虎头（16-18轴）9层，标高为48.5米，除氧煤仓间1-15轴8层，标高43米。1.1.3、锅炉间：1#、2#锅炉间上部结构为钢结构，1#、2#锅炉跨度都为48m，纵长58m（与主厂房平行方向有轴线，分别为K1、K2、K3、K4、K5、K6。轴线间距分别为：K1-K2轴线间距离为10m,K2～K3轴线间距离为10m，K3-K4轴线间距离为12m,K4-K5轴线间距离为8m，K5-K6轴线间距离为8m，其中K1-K2有锅炉钢结构柱10根，炉架柱16根，K4-K6锅炉柱有10根，炉架柱22根，锅炉运转层（6.3—12.6米）上部结构采用钢结构及混凝土板组合结构，锅炉运转层0—12.6米采用彩钢外墙封闭，运转层上面为露天式钢结构结构，1.2、参建单位：建设单位：_________________________________________________________有限公司勘探单位：_________________________________________________省电力勘测设计院设计单位：_________________________________________________省电力勘测设计院监理单位：_____________________________________________工程建设监理有限公司施工单位：第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页A标段：____________________________建设集团______电力建设有限公司B标段：______________________________________火电建设集团有限公司1.3、建设工期：计划工期：A标段计划开工日期为_____年___月___日，计划完工日期为_____年___月___日，总工期为____个月；B标段计划开工日期为_____年___月___日，计划完工日期为_____年___月___日，总工期为____个月。1.4、编制目的：为了把_______2×350MW级低热煤发电新建工程项目主厂房工程早日达标投产，确保能达到电力行业优质工程，争创国家...
