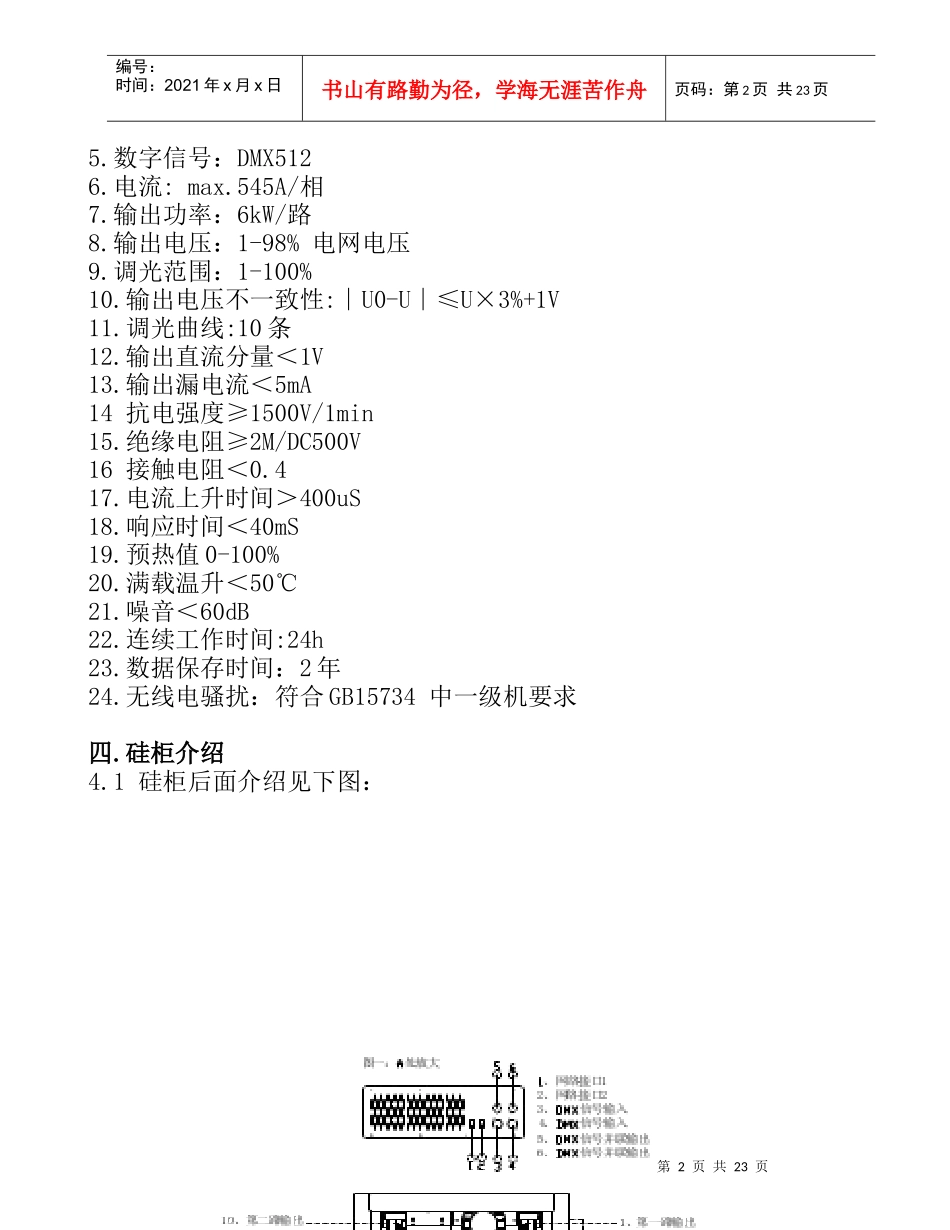

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页一、适用范围及工作环境该硅柜适用于舞台电视台场馆等固定场所其工作环境应满足下列要求电源容量大于600kW电压220V±10%频率50Hz±1Hz温度0-50℃湿度40-90℃其它：自然通风、无腐蚀、无可燃气体及大量烟尘二、性能特点★特有功能：抽屉回路号码自动显示。1.两套内置嵌入式以太网控制器及1024级触发系统，全双工热备份工作。2.支持网络远程设置和集中监控，符合IEE802.3以太网协议。3.全中文界面电脑监控系统符合国情4调光范围宽为1-100%5跟踪电网波动并修正，避免了电源干扰6有10条调光曲线供用户选择（如开关、线性、几次方等）7现场调光功能，实现自控、对光、紧急调光。810个场景记录、编辑、回放功能。9每回路独立预热植（0-100%）及限幅植（0-100%）设定功能。10反馈Reporting功能：可反馈、监控每硅柜的工作状态、每回路的工作参数。11智能风机控制功能：根据温度自动控制风机速度。12散热效果好保证硅柜长时间稳定工作。13标准双RJ-45网络接口和双DMX控制信号输入，确保系统的可靠性。三、技术指标3.1外形尺寸：WHDDR-A096D大柜530mm500mm2165mmDR-A060D大柜530mm500mm1445mm3.2技术参数1.电源三相五线制：AC220V±10%2.频率：45-65Hz3.整机功耗：200W4.输出回路：60路第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页5.数字信号：DMX5126.电流:max.545A/相7.输出功率：6kW/路8.输出电压：1-98%电网电压9.调光范围：1-100%10.输出电压不一致性:∣U0-U∣≤U×3%+1V11.调光曲线:10条12.输出直流分量＜1V13.输出漏电流＜5mA14抗电强度≥1500V/1min15.绝缘电阻≥2M/DC500V16接触电阻＜0.417.电流上升时间＞400uS18.响应时间＜40mS19.预热值0-100%20.满载温升＜50℃21.噪音＜60dB22.连续工作时间:24h23.数据保存时间：2年24.无线电骚扰：符合GB15734中一级机要求四.硅柜介绍4.1硅柜后面介绍见下图：第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页①电源接线柱：位于硅柜后面上、中、下三块横向安装的接线铜板（见图二），由上到下分别为A相、B相、C相，用于三相总电源的火线输入。图中（7）为零线、（9）为地线。②输出接线柱：位于硅柜后面左右两边（见图二中），用于连接灯具。③信号转接板：位于硅柜后面中上部（见图一），设有四个DMX数字信号接口，其中3和4为信号输入（即：信号A与信号B输入），5和6为联第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页机并接用。另两个RJ-45网络接口为通讯端口COM（即1和2），与计算机联接可通过国际互联网对硅柜进行远程监控。④A、B、C各相输出序号表见下图：相输出序号表相输出序号表第5页共23页第4页共23页相输出序号表编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页4.2网络大柜正面介绍见下图控制模块功率模块功率模块网络大柜正面结构示意图第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页a、控制模块位于硅柜的上部共有2块，分别为控制模块A与控制模块B，其中控制模块A为主控板控制模块，B为备份模块，在主控模块失效的情况下备份模块自动接替工作，确保系统的可靠性。b、功率模块位于硅柜控制模块下部共有30个,每个模块有两路输出,每路输出功率为6KW。功率模块和控制模块见下图。第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页1、液晶屏：用于显示硅柜的全部状态。2、【ESC】退出操作键3、【-】下选键,-值键4、【+】上选键,+值键5、【Enter】进入子菜单、进入数值修改、修改确认6、【Error】错误指示灯7、【Power】电源指示灯8、【Acting】工作提示灯9、【Mode】网络接收指示，双端口模式（即DMX1、DMX2），灯亮表示该端口已设为网络接收模式。10、【Sign...
