临时用电施工组织设计概况VIP免费

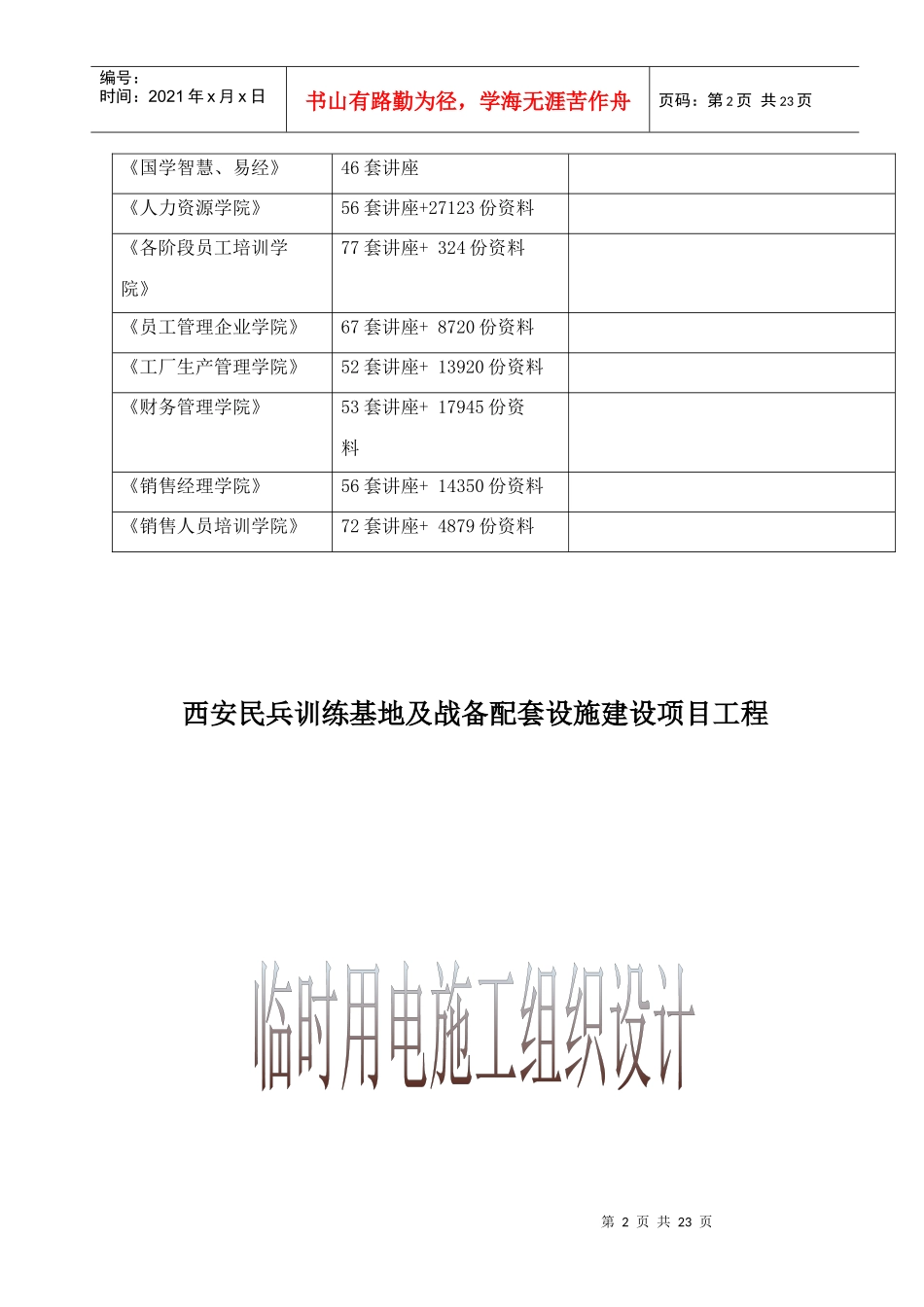

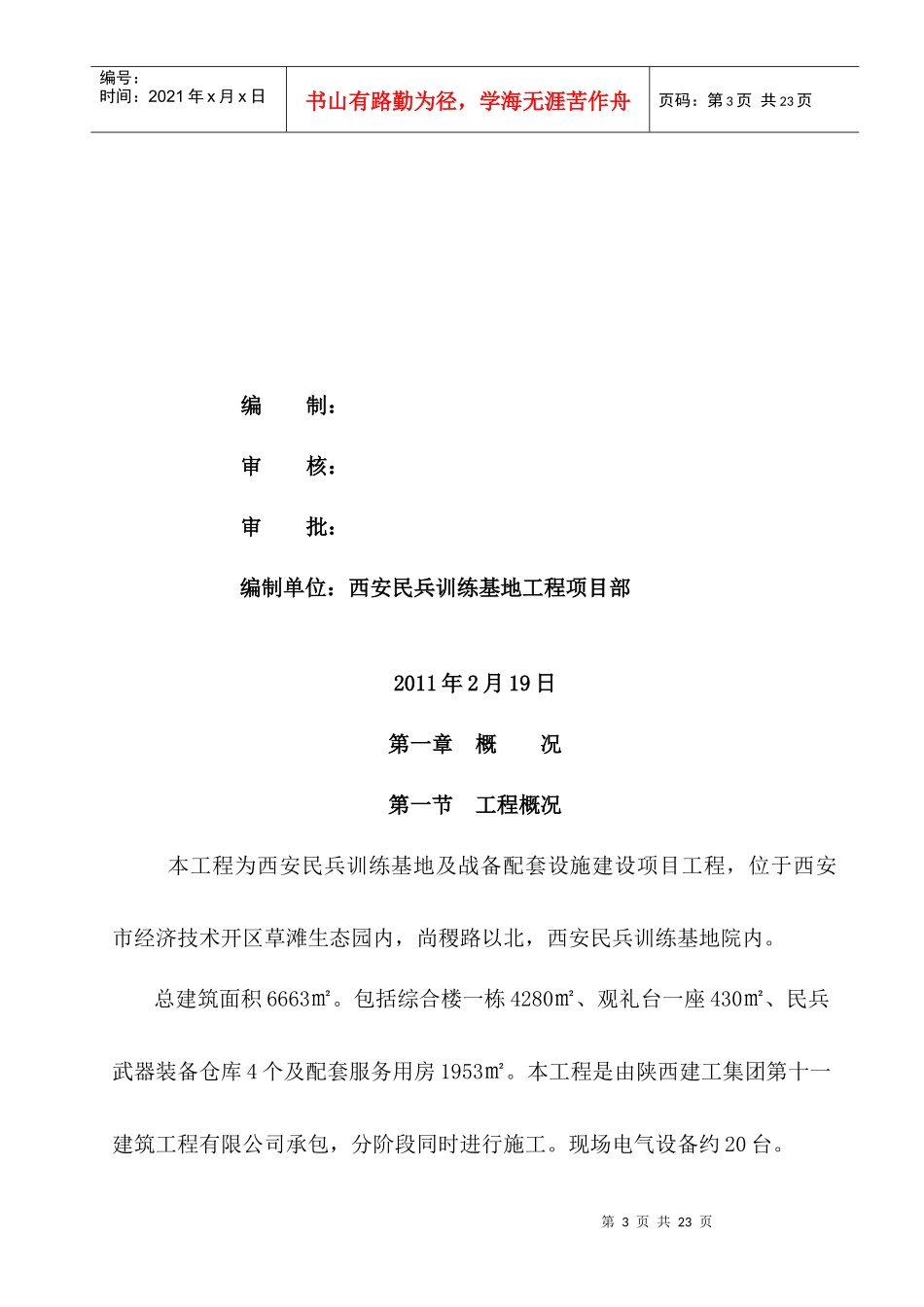

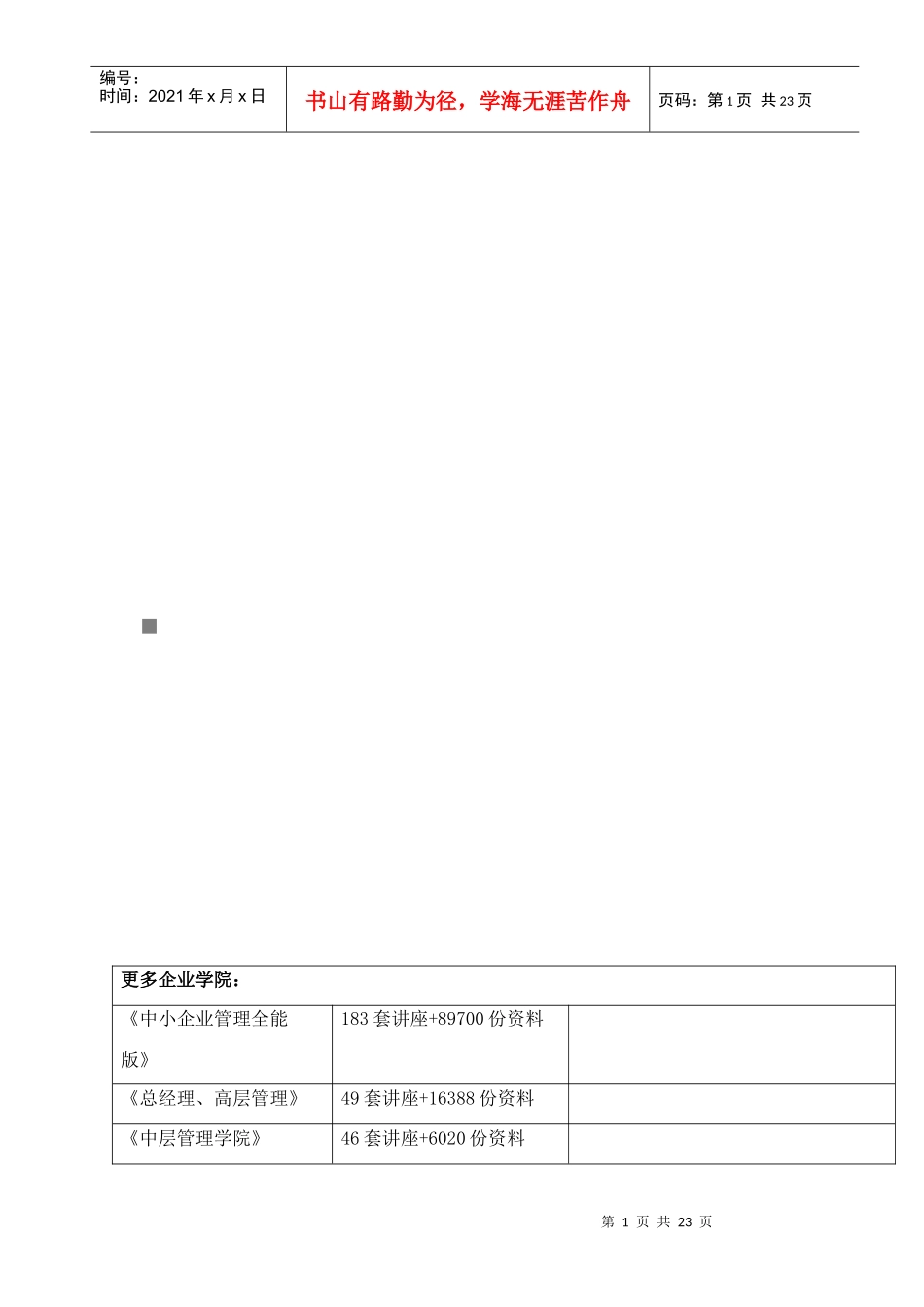

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料西安民兵训练基地及战备配套设施建设项目工程第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页编制：审核：审批：编制单位：西安民兵训练基地工程项目部2011年2月19日第一章概况第一节工程概况本工程为西安民兵训练基地及战备配套设施建设项目工程，位于西安市经济技术开区草滩生态园内，尚稷路以北，西安民兵训练基地院内。总建筑面积6663㎡。包括综合楼一栋4280㎡、观礼台一座430㎡、民兵武器装备仓库4个及配套服务用房1953㎡。本工程是由陕西建工集团第十一建筑工程有限公司承包，分阶段同时进行施工。现场电气设备约20台。第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页第二节编制原则1、本项目工程采用TN-S系统中性线与保护零线分开，即三相五线制中性点直接接地。这种接地形式是从电源中性点起专门敷设一根专用的保护零线，这就形成了三相五线制系统。该系统安全可靠性高。TN—S系统示意图漏电接线示意2、本工程临时用电按照“三级配电，两极保护，一机一闸一开关”的原则进行布置。第三节编制依据1、西安民兵训练基地项目施工组织设计；2、《低压配电系统设计规范》GB50054-95；3、《供配电系统设计规范》GB50052-95;4、《施工现场临时用电安全技术规范》JGJ46-2005;5、《建筑施工手册》；6、《建筑安装工程安全生产文明施工资料手册》；第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页7、现场临时用电设备负荷和配置资料；第二章施工准备第一节技术准备1、现场勘查，合理布置机械，按照总体的布局合理进行临时用电施工方案的确定。2、根据按照《JGJ46-2005》规定制定临时用电施工组织设计。3、供电方案甲方指定电源接入现场，根据电源线路及其供电量大小和现场用电设备的分布情况，现场设总配电室一个，位于西安民兵训练基地院内，分二路供综合楼、武器装备仓库4个及配套服务用房供电，武器装备仓库4个及配套服务用房施工完毕后倒向观礼台供电。配电线路的形式为380/220V三相五线专用保护接零系统。配电室层高大于2.6m，内放一台配电柜，柜下挖电缆沟，所有电缆由沟内进入配电柜，穿过外墙的地沟在电缆敷设完毕后必须封堵严实。配电柜正面的操作通道宽度不小于1.5m，后面的维护通道宽度不小于0.8m，侧面的维护通道宽度不小于1m。配电室的门外开，门上配锁，门下设第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页挡鼠板，室内地面铺绝缘橡胶板。电源电缆由业主方配电室埋地引入，并留足够的长度余量，埋设电缆其地沟深度不小于0.8m，并在电缆上下各均匀敷设不小于100mm厚的软土或砂土，沟上盖砖或砼预制板加以保护，过路处加套槽钢保护。由项目部配电柜引出的电缆进入分配电箱，再由分配电箱引出电缆进入开关箱，现场施工机具用电只能在开关箱操作，严禁在分配电箱接电。示意图如图：总电源→配电柜→分配电箱→开关箱→用电机具配电系统图如下（第一路）（第二路）第二节材料、人员、作业环境准备总配电柜综合楼配电柜武器库配电柜（观礼台配电柜）总电源第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页根据现场机械的布置情况，做好电缆、电线、标准配电箱以及附材等...
