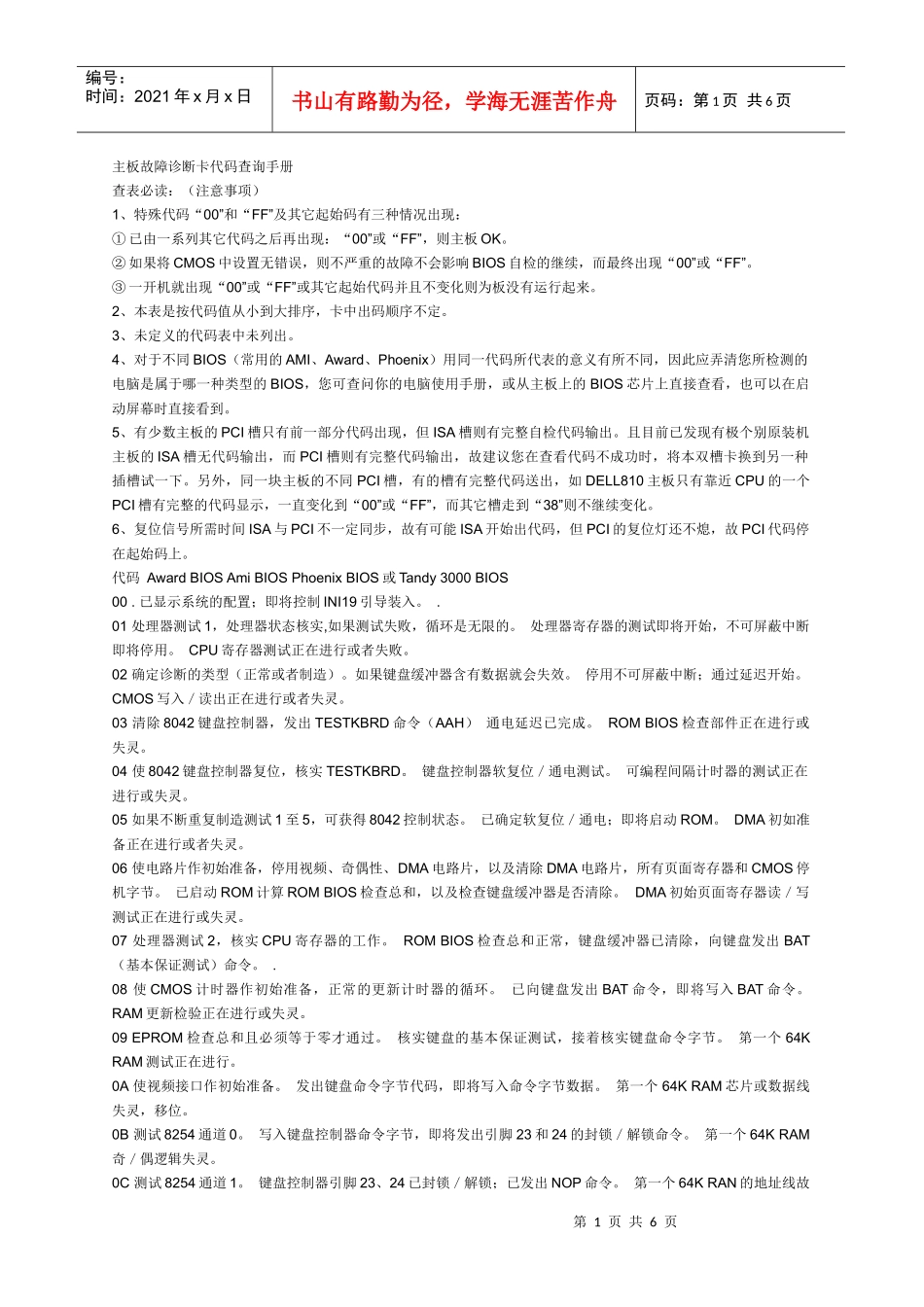

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。2、本表是按代码值从小到大排序，卡中出码顺序不定。3、未定义的代码表中未列出。4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。代码AwardBIOSAmiBIOSPhoenixBIOS或Tandy3000BIOS00.已显示系统的配置；即将控制INI19引导装入。.01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。02确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。03清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROMBIOS检查部件正在进行或失灵。04使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。05如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。DMA初如准备正在进行或者失灵。06使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否清除。DMA初始页面寄存器读／写测试正在进行或失灵。07处理器测试2，核实CPU寄存器的工作。ROMBIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。.08使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT命令。RAM更新检验正在进行或失灵。09EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64KRAM测试正在进行。0A使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64KRAM芯片或数据线失灵，移位。0B测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64KRAM奇／偶逻辑失灵。0C测试8254通道1。键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。第一个64KRAN的地址线故第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页障。0D1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，则鸣喇叭。已处理NOP命令；接着测试CMOS停开寄存器。第一个64KRAM的奇偶性失灵0E测试CMOS停机字节。CMOS停开寄存器读／写测试；将计算CMOS检查总和。初始化输入／输出端口地址。0F测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。.10测试DMA通道0。CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64KRAM第0位故障。11测试DMA通道1。CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。第一个64DKRAM第1位故障。12测试DMA页面寄存器。停用DMA控制器1以及中断控制器...
