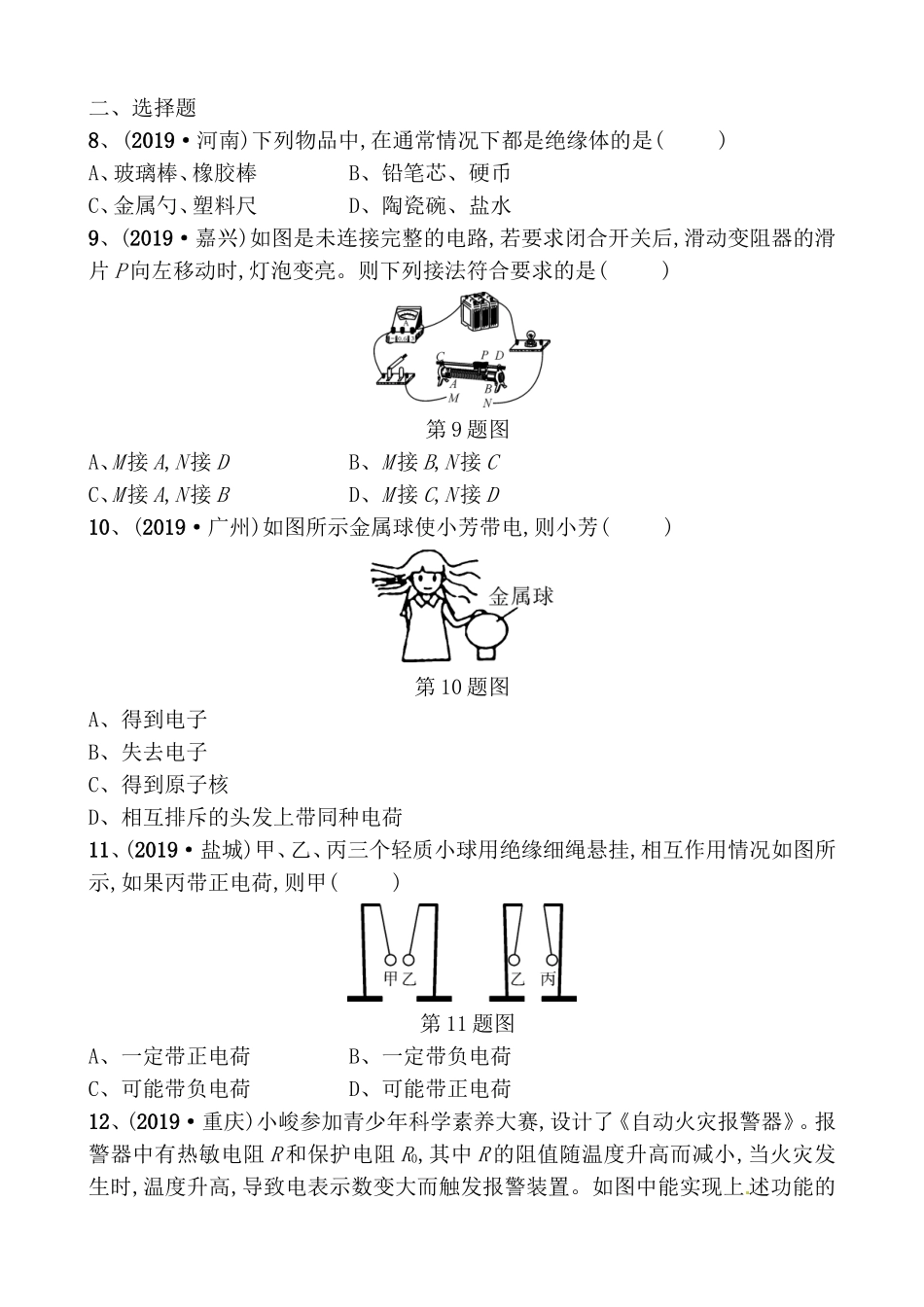

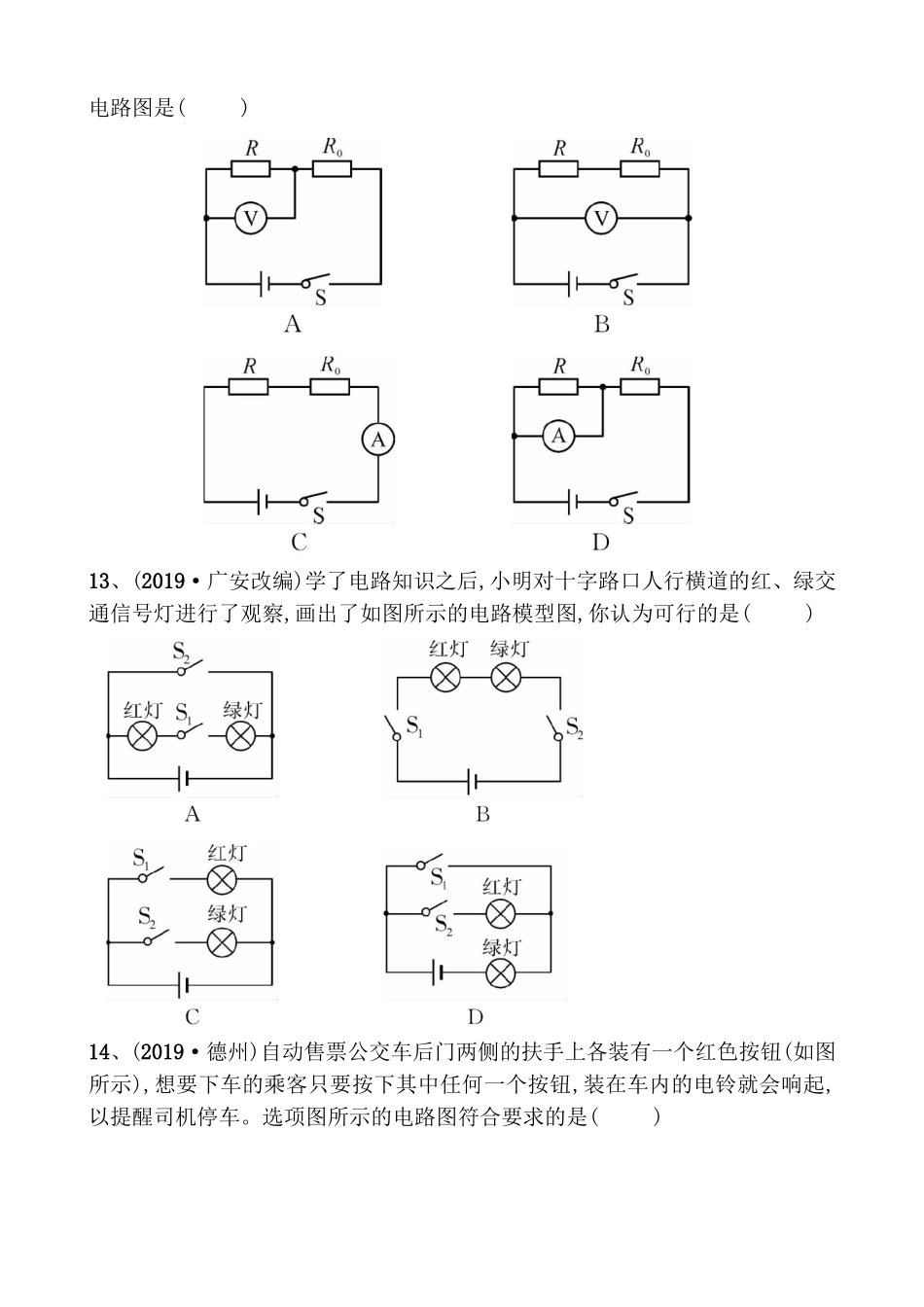

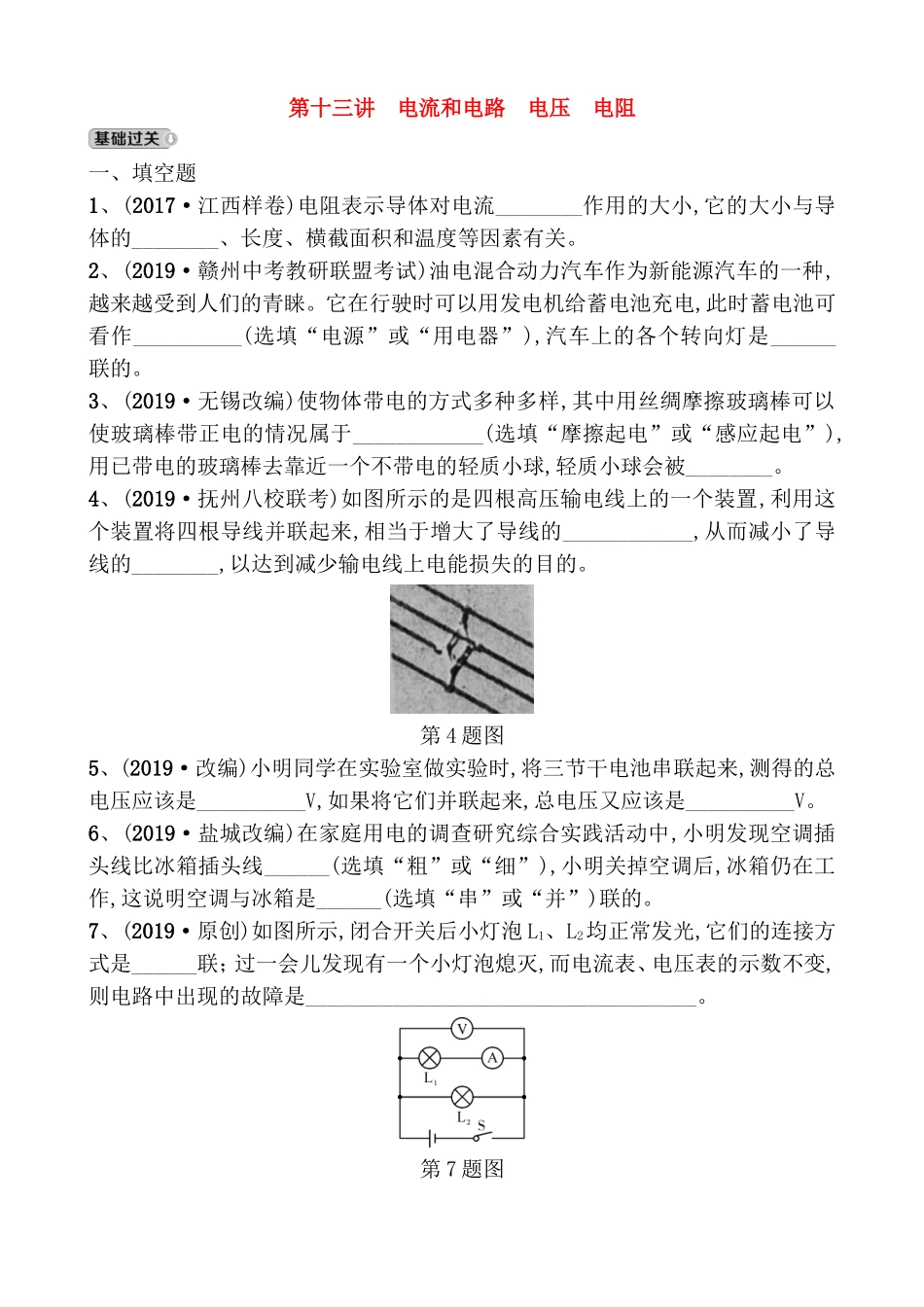

第十三讲电流和电路电压电阻一、填空题1、(2017·江西样卷)电阻表示导体对电流________作用的大小,它的大小与导体的________、长度、横截面积和温度等因素有关。2、(2019·赣州中考教研联盟考试)油电混合动力汽车作为新能源汽车的一种,越来越受到人们的青睐。它在行驶时可以用发电机给蓄电池充电,此时蓄电池可看作__________(选填“电源”或“用电器”),汽车上的各个转向灯是______联的。3、(2019·无锡改编)使物体带电的方式多种多样,其中用丝绸摩擦玻璃棒可以使玻璃棒带正电的情况属于____________(选填“摩擦起电”或“感应起电”),用已带电的玻璃棒去靠近一个不带电的轻质小球,轻质小球会被________。4、(2019·抚州八校联考)如图所示的是四根高压输电线上的一个装置,利用这个装置将四根导线并联起来,相当于增大了导线的____________,从而减小了导线的________,以达到减少输电线上电能损失的目的。第4题图5、(2019·改编)小明同学在实验室做实验时,将三节干电池串联起来,测得的总电压应该是__________V,如果将它们并联起来,总电压又应该是__________V。6、(2019·盐城改编)在家庭用电的调查研究综合实践活动中,小明发现空调插头线比冰箱插头线______(选填“粗”或“细”),小明关掉空调后,冰箱仍在工作,这说明空调与冰箱是______(选填“串”或“并”)联的。7、(2019·原创)如图所示,闭合开关后小灯泡L1、L2均正常发光,它们的连接方式是______联；过一会儿发现有一个小灯泡熄灭,而电流表、电压表的示数不变,则电路中出现的故障是____________________________________。第7题图二、选择题8、(2019·河南)下列物品中,在通常情况下都是绝缘体的是()A、玻璃棒、橡胶棒B、铅笔芯、硬币C、金属勺、塑料尺D、陶瓷碗、盐水9、(2019·嘉兴)如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是()第9题图A、M接A,N接DB、M接B,N接CC、M接A,N接BD、M接C,N接D10、(2019·广州)如图所示金属球使小芳带电,则小芳()第10题图A、得到电子B、失去电子C、得到原子核D、相互排斥的头发上带同种电荷11、(2019·盐城)甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示,如果丙带正电荷,则甲()第11题图A、一定带正电荷B、一定带负电荷C、可能带负电荷D、可能带正电荷12、(2019·重庆)小峻参加青少年科学素养大赛,设计了《自动火灾报警器》。报警器中有热敏电阻R和保护电阻R0,其中R的阻值随温度升高而减小,当火灾发生时,温度升高,导致电表示数变大而触发报警装置。如图中能实现上述功能的电路图是()13、(2019·广安改编)学了电路知识之后,小明对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的电路模型图,你认为可行的是()14、(2019·德州)自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示),想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车。选项图所示的电路图符合要求的是()第14题图15、(2019·高安三模)如图所示的电路,电源电压保持不变,开关S闭合时,发现只有两个电表的指针发生偏转,若电路中电阻R或灯L有一个出现了故障,则可能是()第15题图A、电流表A示数为零,电路R短路B、电流表A示数为零,灯L断路C、电压表V2示数为零,电阻R短路D、电压表V2示数为零,灯L断路16、(2019·益阳改编)小明在实验室里连接了如图所示的电路。对此电路的认识,正确的是()第16题图A、小灯泡并联,电压表测电源电压B、小灯泡串联,电压表测L2两端的电压C、若灯L1短路,则电压表示数为零D、若灯L2短路,则电压表示数为3V17、(2019·赣州中心城区六校联考)小明做实验时,将电路连接成如图所示的情景,若要将导线M、N与ABCD四个接线柱中任意两个连接,使两灯构成并联,且开关闭合后电压表指针正常偏转,共有几种接法()第17题图A、两种B、四种C、六种D、八种三、作图与简答题18、(2019·上饶广丰区模拟)根据电路图甲,用笔画线代替导线,将图乙所示的实物元件连接完整。19、(2019·易错)在如图所示电路的里填上适当的电表符号。要求：闭合电键S,两灯均能发光,各电表都能正常工作。第19题图20、(2019·荷泽)如图所示,带...
