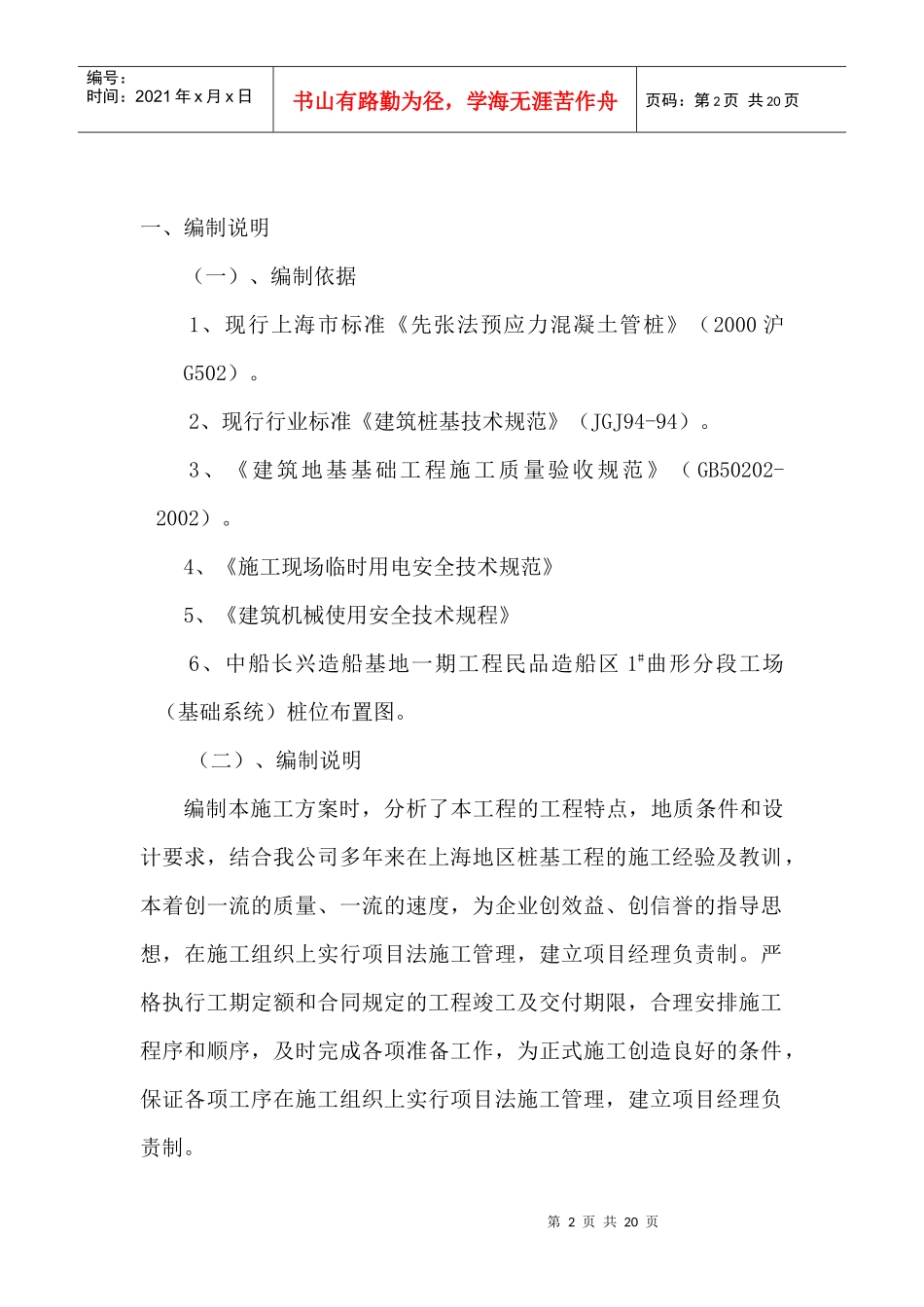

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页中船长兴造船基地一期工程民品造船区1#曲形分段工场（基础系统）桩基工程施工组织设计上海蓝江建筑基础工程有限公司2005年11月11日第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页一、编制说明（一）、编制依据1、现行上海市标准《先张法预应力混凝土管桩》（2000沪G502）。2、现行行业标准《建筑桩基技术规范》（JGJ94-94）。3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）。4、《施工现场临时用电安全技术规范》5、《建筑机械使用安全技术规程》6、中船长兴造船基地一期工程民品造船区1#曲形分段工场（基础系统）桩位布置图。（二）、编制说明编制本施工方案时，分析了本工程的工程特点，地质条件和设计要求，结合我公司多年来在上海地区桩基工程的施工经验及教训，本着创一流的质量、一流的速度，为企业创效益、创信誉的指导思想，在施工组织上实行项目法施工管理，建立项目经理负责制。严格执行工期定额和合同规定的工程竣工及交付期限，合理安排施工程序和顺序，及时完成各项准备工作，为正式施工创造良好的条件，保证各项工序在施工组织上实行项目法施工管理，建立项目经理负责制。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页二、工程概况1、工程名称：中船长兴造船基地一期工程民品造船区1#曲形分段工场（基础系统）2、工程地点：上海长兴岛3、设计单位：中国船舶工业第九设计研究院4、本桩基工程采用PHC管桩，总计∮500管桩为38850m，∮400管桩为2522m。其中：（1）∮500X52m为440根，单桩竖向承载力设计值为2280KN，持力层⑤3-2层；∮500X55m为25根，其中5根为试桩，单桩极限加载值3650KN，20根为锚桩，单桩最大锚固力1225KN。（2）∮500X45m为303根，单桩竖向承载力设计值为1860KN，持力层⑤3-1层；∮500X48m为20根，其中4根为试桩，单桩极限加载值3000KN，16根为锚桩，单桩最大锚固力1225KN。（3）∮400X13m为194根，单桩竖向承载力设计值为280KN，持力层②3-2层。5、本工程±0.00相当于吴淞高程4.95m。三、施工准备（一）、技术准备1、学习和会审施工图纸：工程开工之前，由项目部组织技术人员，认真学习，熟悉图纸，做到心中有底，发现问题在图纸会审前以书面形式提交建设、设计和监理单位。2、认真阅读本工程地质勘察报告，了解相关地质岩性，物理力第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页学性质，地下水的埋藏情况，以及设计持力层性质。3、参加由监理单位或建设单位组织设计交底和图纸会审会议，提出疑问，并予以解决。4、进行测量放线的内业计算，由两人分别计算，并相互核对保证计算准确无误。6、技术交底：在工程开工之前，由项目部组织专门技术交底会，严格按公司有关规定，把各项工作落实到每个施工人员。7、准备各种施工记录表格，做好收、发文，各种签证工作。（二）、物质、机械设备准备1、根据工程设计估算各种材料，构件、工具需用量，提出物资需用计划。2、材料部根据需用计划，做好采购计划，联系好管桩生产厂家，并签订好购销合同，安排好货源，保证材料供应及时，且规格、长度满足施工需要。3、按需用计划、进场日期合理安排采购。对易耗、易损物资作适当储备。4、组织设备进场，各种所需机具准备齐全，按时进场组装，使桩机可随时进行施工。（三）、劳动组织准备1、建立施工组织机构，组织施工人员进场，分班组安排好住宿、就餐，保证各项工作顺利进行；第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页2、组织全体施工人员进行工程项目交底。明确工程特点、施工要求，将国家规范、设计意图，质检、监理要求交待清楚，并做好书面记录和签证，做到施工人员人人心中有底；3、进行计划交底，交待开工日期、竣工日期，确定施工作息时间，严肃作业纪律。（四）、现场准备1、根据现场实际条件，科学合理进行现场平面布置。2、铺设用电线...
