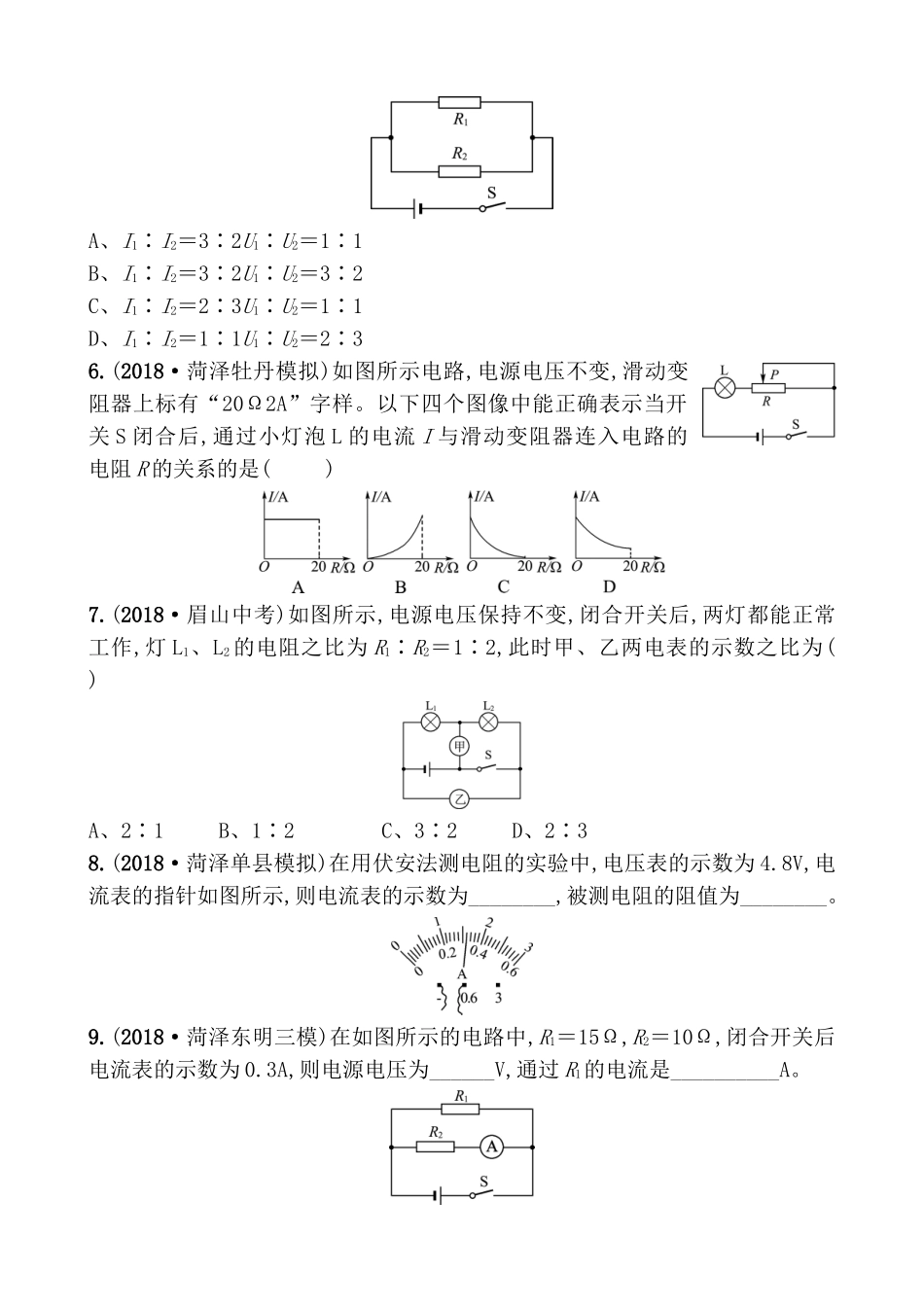

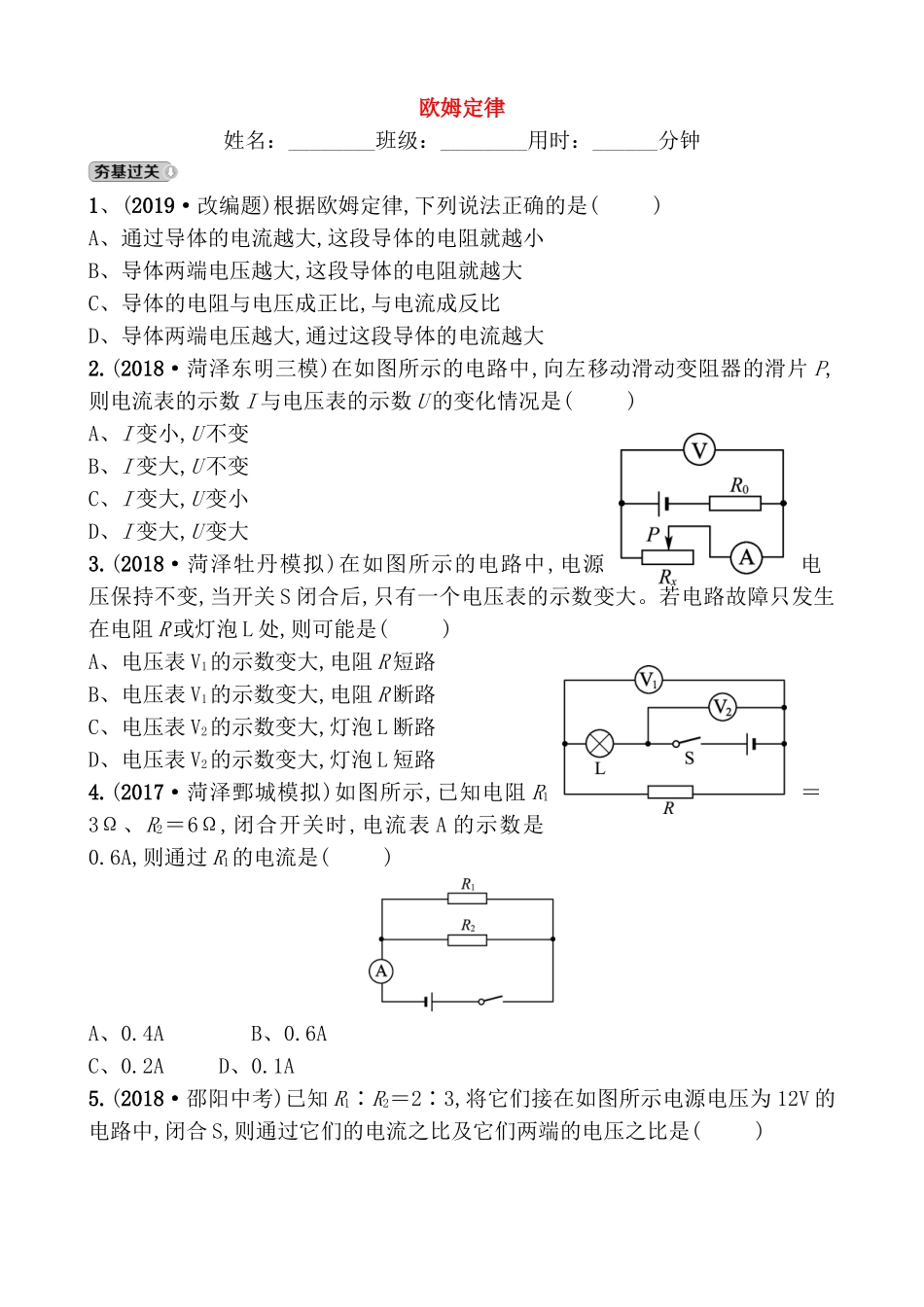

欧姆定律姓名：________班级：________用时：______分钟1、(2019·改编题)根据欧姆定律,下列说法正确的是()A、通过导体的电流越大,这段导体的电阻就越小B、导体两端电压越大,这段导体的电阻就越大C、导体的电阻与电压成正比,与电流成反比D、导体两端电压越大,通过这段导体的电流越大2.(2018·菏泽东明三模)在如图所示的电路中,向左移动滑动变阻器的滑片P,则电流表的示数I与电压表的示数U的变化情况是()A、I变小,U不变B、I变大,U不变C、I变大,U变小D、I变大,U变大3.(2018·菏泽牡丹模拟)在如图所示的电路中,电源电压保持不变,当开关S闭合后,只有一个电压表的示数变大。若电路故障只发生在电阻R或灯泡L处,则可能是()A、电压表V1的示数变大,电阻R短路B、电压表V1的示数变大,电阻R断路C、电压表V2的示数变大,灯泡L断路D、电压表V2的示数变大,灯泡L短路4.(2017·菏泽鄄城模拟)如图所示,已知电阻R1＝3Ω、R2＝6Ω,闭合开关时,电流表A的示数是0.6A,则通过R1的电流是()A、0.4AB、0.6AC、0.2AD、0.1A5.(2018·邵阳中考)已知R1∶R2＝2∶3,将它们接在如图所示电源电压为12V的电路中,闭合S,则通过它们的电流之比及它们两端的电压之比是()A、I1∶I2＝3∶2U1∶U2＝1∶1B、I1∶I2＝3∶2U1∶U2＝3∶2C、I1∶I2＝2∶3U1∶U2＝1∶1D、I1∶I2＝1∶1U1∶U2＝2∶36.(2018·菏泽牡丹模拟)如图所示电路,电源电压不变,滑动变阻器上标有“20Ω2A”字样。以下四个图像中能正确表示当开关S闭合后,通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是()7.(2018·眉山中考)如图所示,电源电压保持不变,闭合开关后,两灯都能正常工作,灯L1、L2的电阻之比为R1∶R2＝1∶2,此时甲、乙两电表的示数之比为()A、2∶1B、1∶2C、3∶2D、2∶38.(2018·菏泽单县模拟)在用伏安法测电阻的实验中,电压表的示数为4.8V,电流表的指针如图所示,则电流表的示数为________,被测电阻的阻值为________。9.(2018·菏泽东明三模)在如图所示的电路中,R1＝15Ω,R2＝10Ω,闭合开关后电流表的示数为0.3A,则电源电压为______V,通过R1的电流是__________A。10.(2017·益阳中考)如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定一个浮子。当电流表示数越小时,滑动变阻器连入电路的阻值________(选填“越大”或“越小”),油箱内油量________(选填“越多”或“越少”)。11、(2018·天津中考)当某导体两端电压是3V时,通过它的电流是0.2A,则该导体的电阻是________Ω；当它两端电压为0V时,该导体的电阻为________Ω。12、(2018·自贡中考)两个电阻甲和乙,电阻值分别为20Ω、40Ω,将它们串联接入电路中,则甲、乙两电阻两端的电压之比为__________；将它们并联接入电路中,通过甲、乙两电阻的电流之比为__________。13.(2018·襄阳中考)电阻R1与R2的IU图像如图所示。当R2上的电压为1.5V时,R2的阻值是________Ω；若将它们并联连接到电压为2.5V的电源上,则干路的电流是__________A。14、(2018·广安中考)如图甲所示的电路,当闭合开关后两只电压表的指针偏转均如图乙所示,则R1两端的电压是______V,R1与R2的电阻之比为__________。15.(2018·菏泽定陶模拟)某同学利用如图所示的电路“探究电流跟电阻的关系”实验,实验中电源电压为6V且保持不变,用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。(1)该同学按如图所示的电路图连接好电路,闭合开关前,滑动变阻器的滑片P应移到______(选“A”或“B”)端。(2)闭合开关,无论怎样移动滑动滑阻器的滑片,发现电流表始终无示数,而电压表有示数但无明显变化,则导致这一现象的原因是______________。(3)排除故障后,将各个电阻分别接入电路中R所在位置,调节滑动变阻器的滑片,使每次电压表示数保持不变,将对应的电流表的示数记录在表格中,分析表中数据可以得出结论：保持电压不变时,电流与电阻成________关系。实验序号12345电阻R/Ω510152025电流I/A0.500.240.160.120.1016.(2018·菏泽东明三模)物理兴趣小组在做“测量小灯泡的电阻”实验时,准备了以下器材：小灯泡(额定电压为2.5V)、电流表(0～0.6A,0～3A)、电压表(0～3V,0～15V)、...
