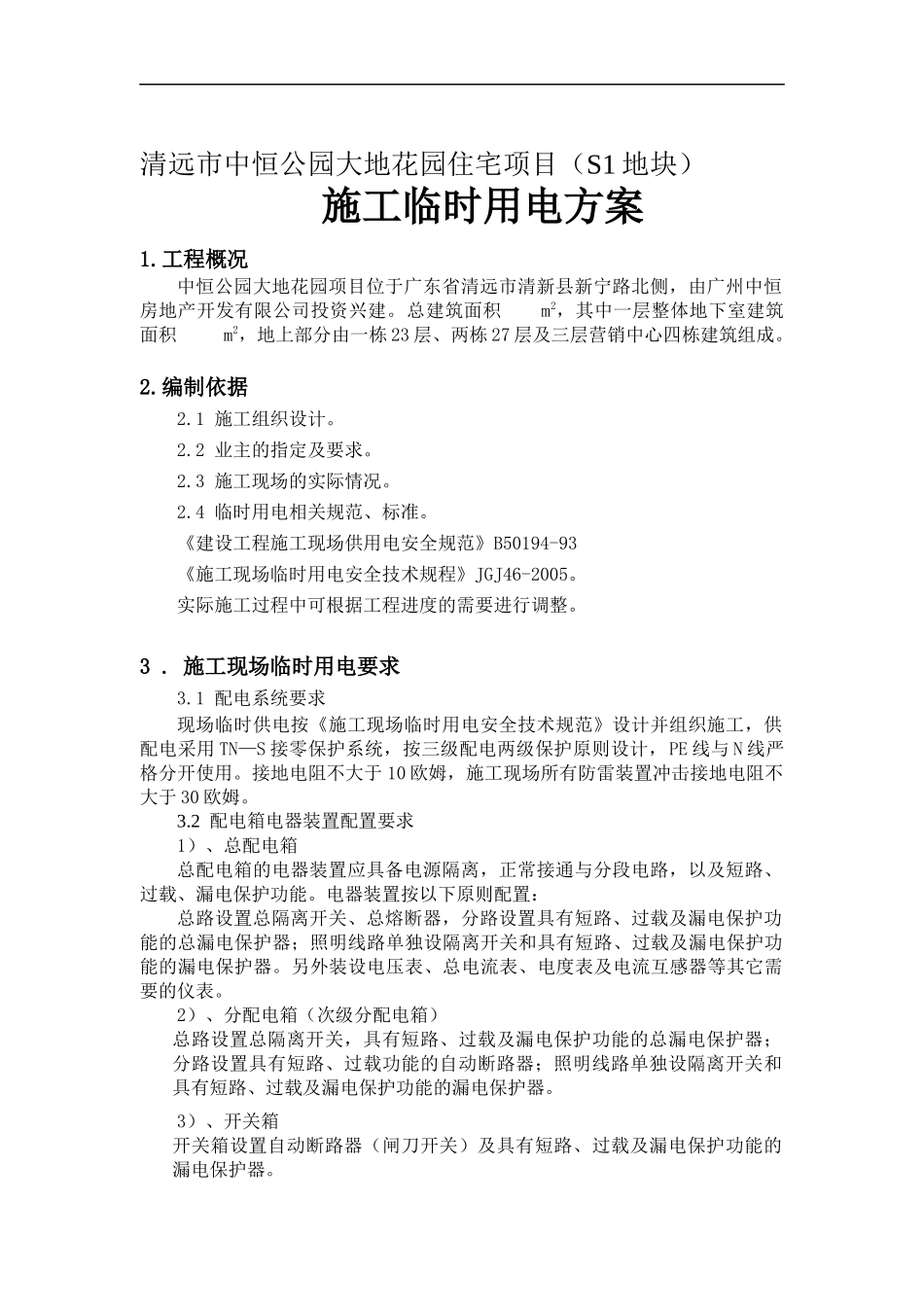

清远市中恒公园大地花园住宅项目(S1地块)施工临时用电方案1.工程概况中恒公园大地花园项目位于广东省清远市清新县新宁路北侧,由广州中恒房地产开发有限公司投资兴建。总建筑面积m2,其中一层整体地下室建筑面积m2,地上部分由一栋23层、两栋27层及三层营销中心四栋建筑组成。2.编制依据2.1施工组织设计。2.2业主的指定及要求。2.3施工现场的实际情况。2.4临时用电相关规范、标准。《建设工程施工现场供用电安全规范》B50194-93《施工现场临时用电安全技术规程》JGJ46-2005。实际施工过程中可根据工程进度的需要进行调整。3.施工现场临时用电要求3.1配电系统要求现场临时供电按《施工现场临时用电安全技术规范》设计并组织施工,供配电采用TN—S接零保护系统,按三级配电两级保护原则设计,PE线与N线严格分开使用。接地电阻不大于10欧姆,施工现场所有防雷装置冲击接地电阻不大于30欧姆。3.2配电箱电器装置配置要求1)、总配电箱总配电箱的电器装置应具备电源隔离,正常接通与分段电路,以及短路、过载、漏电保护功能。电器装置按以下原则配置:总路设置总隔离开关、总熔断器,分路设置具有短路、过载及漏电保护功能的总漏电保护器;照明线路单独设隔离开关和具有短路、过载及漏电保护功能的漏电保护器。另外装设电压表、总电流表、电度表及电流互感器等其它需要的仪表。2)、分配电箱(次级分配电箱)总路设置总隔离开关,具有短路、过载及漏电保护功能的总漏电保护器;分路设置具有短路、过载功能的自动断路器;照明线路单独设隔离开关和具有短路、过载及漏电保护功能的漏电保护器。3)、开关箱开关箱设置自动断路器(闸刀开关)及具有短路、过载及漏电保护功能的漏电保护器。中国建筑第七工程局有限公司CHINACONSTRUCTIONSEVENTHENGINEERINGDIVISION.CORP.LTD中恒公园大地花园项目(S1地块)临时用电施工方案3.3漏电保护器选用要求总配电箱内漏电保护器额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,其额定漏电动作电流和额定漏电动作时间的乘积不应大于30mA.S,一般总箱选用中灵敏度(30mA~200mA),延时型(动作时间在0.1~0.2S)。开关箱内漏电保护器额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1S,一般开关箱选用高灵敏度(≤30mA),延时型(动作时间在≤0.1S)。分配电箱内的漏电保护器额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,一般分配电箱选用中灵敏度(30mA~100mA),延时型(动作时间在0.1~0.15S)。同一条线路的漏电保护器额定漏电动作电流和额定漏电动作时间必须达到分级保护的要求。4、临时用电计算、临电设备配制及施工4.1临时用电施工规划及负荷情况根据施工现场条件、施工工作量和变压器接驳点提供情况,施工现场共布置三个一级配电箱(每个一级配电箱负荷50%的用电量),三个一级配电箱相互支持,并且满足电缆敷设、空开等现场实际条件。根据现场机械设备使用高峰期,确定施工用电量估算如下:现场用电机械设备一览表序号设备名称型号规格数量功率总功率1塔吊QTZ63354KW162KW2施工电梯SCD120466KW264KW3空压机29KW18KW4砂浆搅拌机JS50055.5KW25.5KW5闪光对焊机UN1-1003100KV300KV6电焊机BX--500239KW78KW7电焊机BX--300223KW46KW8钢筋调直机CT4-1439.5KW28.5KW9钢筋弯曲机GJ7-4033KW9KW10钢筋切断机GJ5-4037.5KW22.5KW11直螺纹机123KW36KW12平板振动机6T2-6322.2KW4.4KW13砼振捣棒ZX50、70201.1KW22KW14圆盘锯35.5KW16.5KW15切割机J3G232.5KW7.5KW1中国建筑第七工程局有限公司CHINACONSTRUCTIONSEVENTHENGINEERINGDIVISION.CORP.LTD中恒公园大地花园项目(S1地块)临时用电施工方案16高压水泵PQ40111KW11KW17电动套丝机Φ10/1528KW16KW18办公室、生活区用电1110KW110KW19室外照明130KW30KW合计1356.9KW4.2机械设备组的负荷计算4.2.1塔式起重机组共3台,总铭牌功率Pe1'=162kW。查表需要系数Kx=0.3,功率因素cosφ=0.7,tgφ=1.02。(1)确定计算负荷塔式起重机属反复短时工作制电动机用电设备,因此,将Jc=40%统一换算到Jc=25%时的额定功率(Jc为暂载率)。Pe1=2Pe1'=2×162×0.63=204.12kW(2)按需要系数法确定...
