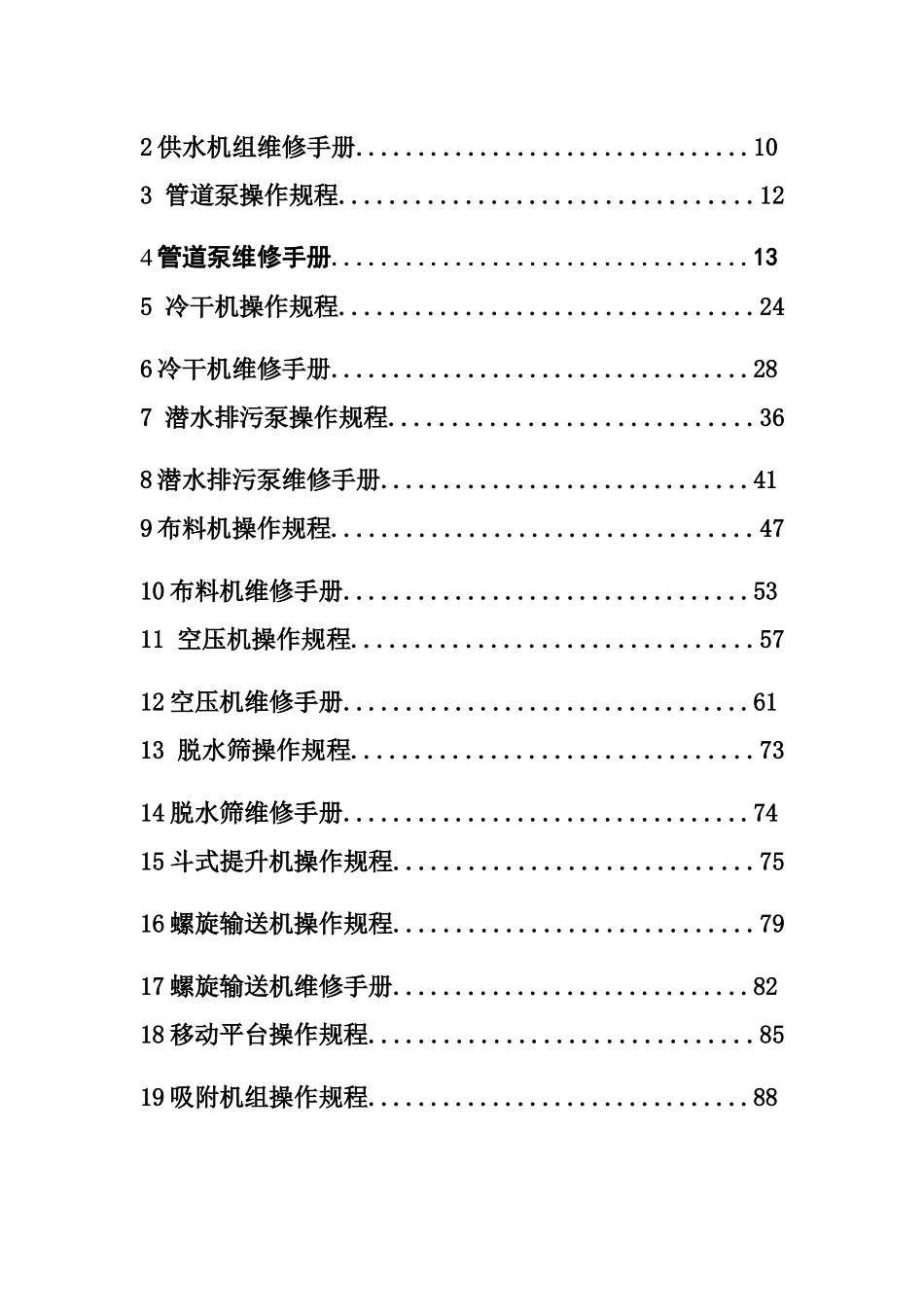

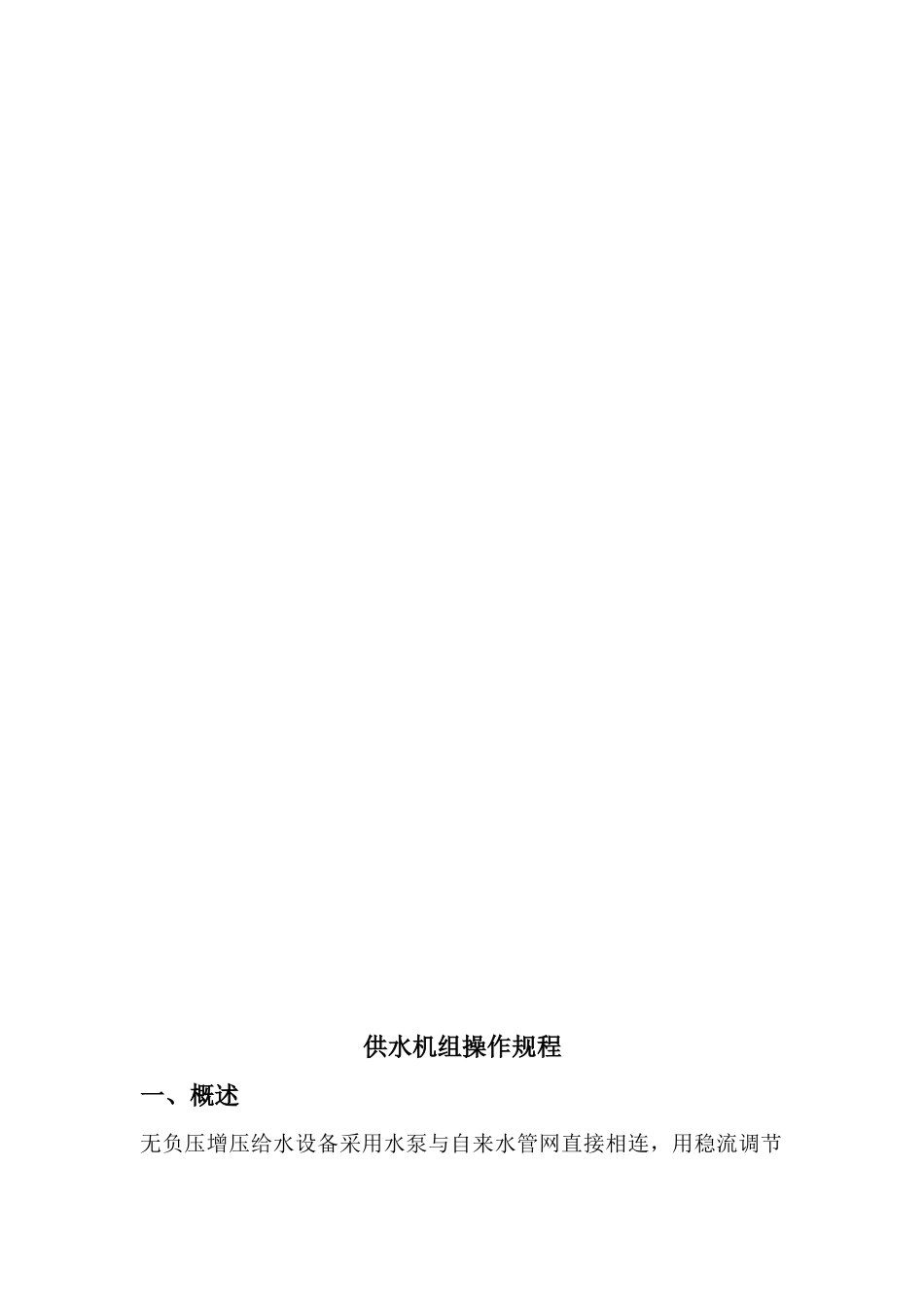

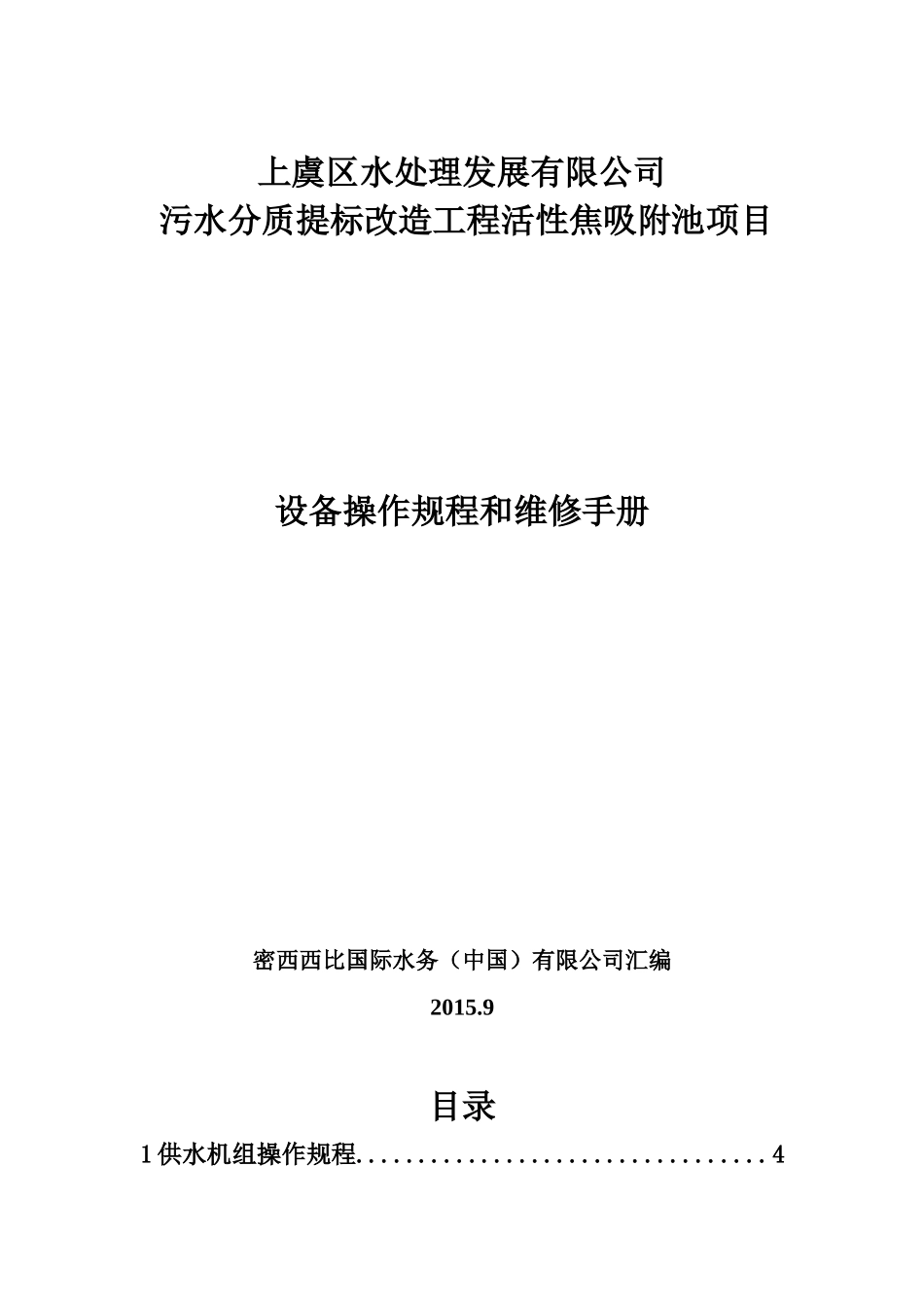

上虞区水处理发展有限公司污水分质提标改造工程活性焦吸附池项目设备操作规程和维修手册密西西比国际水务（中国）有限公司汇编2015.9目录1供水机组操作规程.................................42供水机组维修手册................................103管道泵操作规程.................................124管道泵维修手册..................................135冷干机操作规程.................................246冷干机维修手册..................................287潜水排污泵操作规程.............................368潜水排污泵维修手册..............................419布料机操作规程..................................4710布料机维修手册.................................5311空压机操作规程................................5712空压机维修手册.................................6113脱水筛操作规程................................7314脱水筛维修手册.................................7415斗式提升机操作规程.............................7516螺旋输送机操作规程.............................7917螺旋输送机维修手册.............................8218移动平台操作规程...............................8519吸附机组操作规程...............................88供水机组操作规程一、概述无负压增压给水设备采用水泵与自来水管网直接相连，用稳流调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的（且丝毫不会影响管网其它用户水），又节省建水池、水箱的投资，在保证管网水质的同时（无二次污染），又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。该设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。二、工作原理自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位探测器给出水泵停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐供水，防止了水泵的频繁启动。无负压增压供水设备关键技术部分为智能控制系统（变频型）和调节罐的真空消除。智能控制系统核心部分采用西门子可编程控制器，程序软件的编制及设计由我厂资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成，设备具有界面直观，操作简便可靠，性能稳定，高智能化等诸多特点。稳压罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空，从而达到罐内外压力平稳，由此不对市政管网造成负压影响，不影响其它市政管道用户的正常用水。三、操作说明1、调试前，用户需在泵房内配置足够容量的电源开关箱和水源。2、按照接线图，接好电源、电机电缆及信号端子排线（具体接线法见电柜随附图纸），这些端子的接头压接要可靠，且选配的电缆要符合规格，接地线按要求可靠连接。3、开机前先检查输入电压是否正常（三相四线），电控柜内的电器元件是否正常，根据电机额定电流调整热继电器数值。4、检查水泵进出口阀门有无打开，阀门的工况是否良好。水泵电机的电气性能和机械性能是否正常。调节罐、气压罐的外形检查，防止变形或锈蚀。5、接通电源，合上柜内开关，检查电源、指示灯、电压表、电流表是否正常。6、试运转。试运转时，应至少有二人以上配合进行，其中一人观察水泵电机的运转情况，另一人在控制柜前进...
