两相分离器施工组设计VIP免费

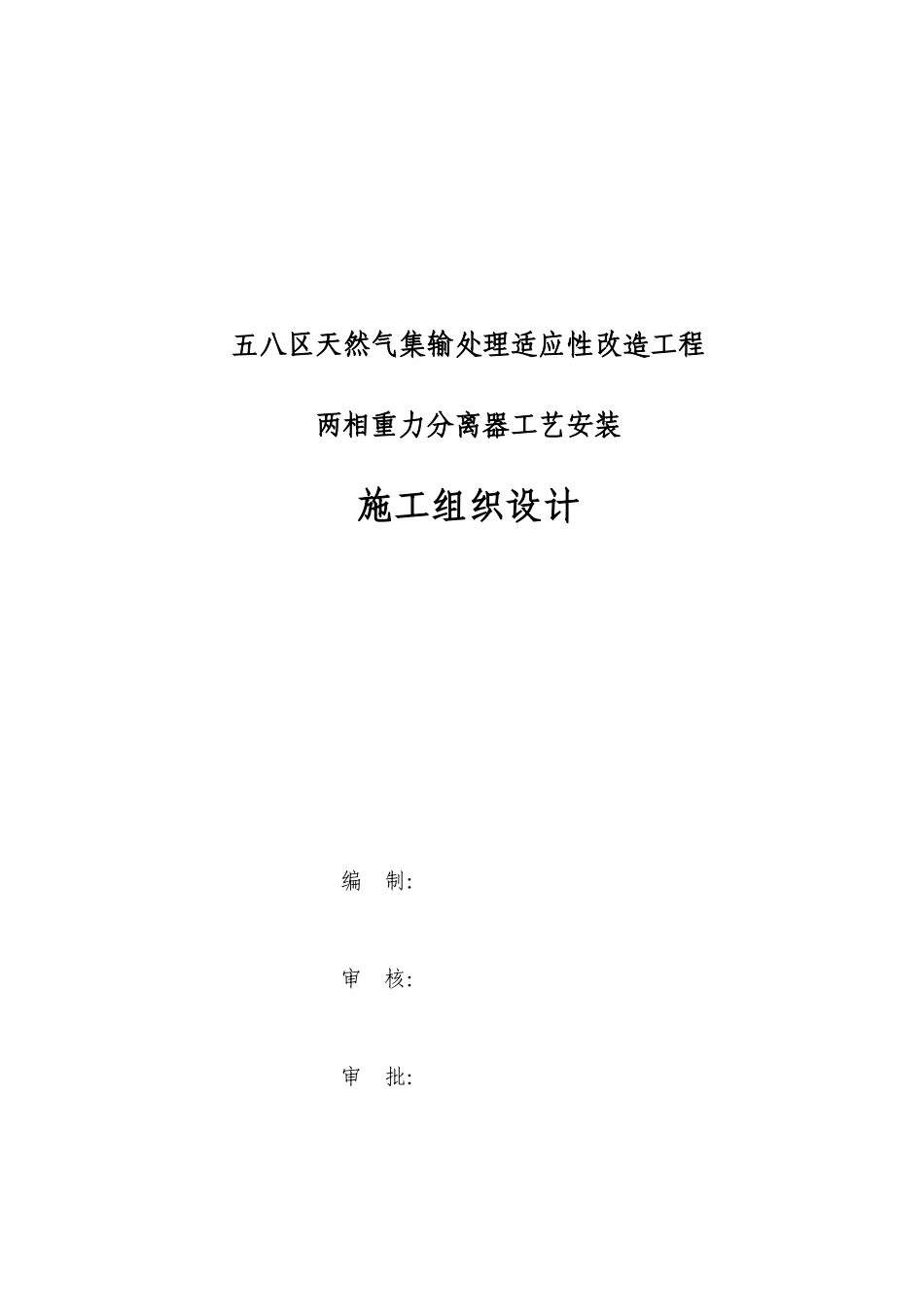

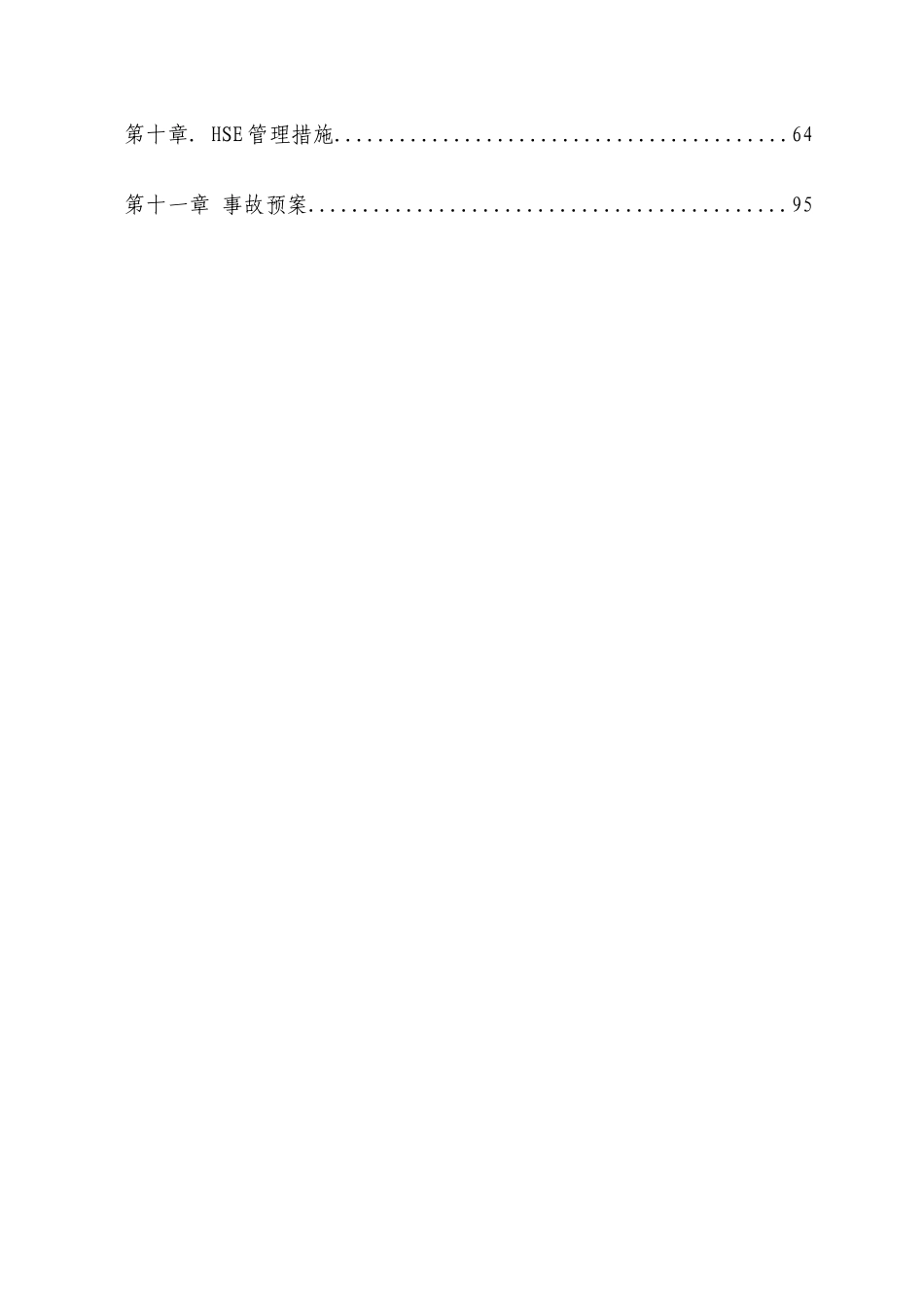

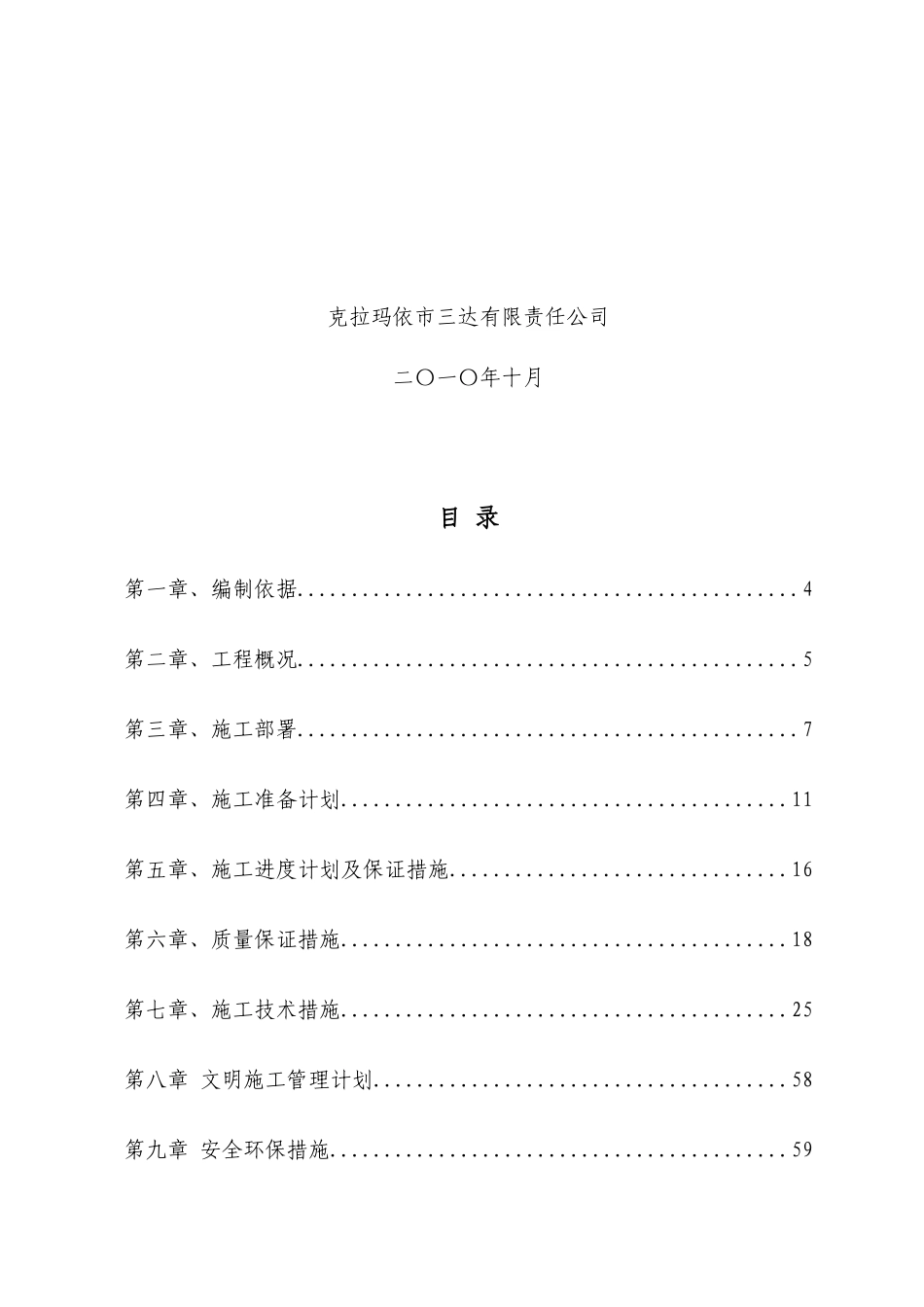

五八区天然气集输处理适应性改造工程两相重力分离器工艺安装施工组织设计编制：审核：审批：克拉玛依市三达有限责任公司二〇一〇年十月目录第一章、编制依据..............................................4第二章、工程概况..............................................5第三章、施工部署..............................................7第四章、施工准备计划.........................................11第五章、施工进度计划及保证措施...............................16第六章、质量保证措施.........................................18第七章、施工技术措施.........................................25第八章文明施工管理计划......................................58第九章安全环保措施..........................................59第十章.HSE管理措施..........................................64第十一章事故预案............................................95第一章、编制依据1.1相关文件资料1.1.1.新疆时代石油工程有限责任公司“五八区天然气技术处理工艺适应性改造工程”设计图纸。1.1.2本公司压力管道安装、三合一QHSE质量管理体系程序文件；1.1.3.遵循主要标准及规范1.1.3.1、《油气集输管子及管路附件选用标准》SY/T0071-931.1.3.2、《阀门的检查与安装规范》SY/T4102-951.1.3.3、《天然气净化装置设备与管道安装工程施工及验收规范》SY/0460-20001.1.3.4、《石油天然气站内工艺管道工程施工及验收规范》SY/0402-20001.1.3.15、《电器装置安装工程接地装置施工及验收规范》GB50160-921.1.3.6、《自动化仪表工程施工及验收规范》GB50093-20021.1.3.7、《建筑地基基础工程施工质量验收规范》GB50202-2002（1）通则SY4024-93（2）站内钢质工艺管道安装工程SY/T4027-93（3）防腐保温钢管制作SY/T4060-93（4）设备安装工程SY4028-93（5）建筑工程SY4025-93（6）电气工程SY4030.1~4030.2-93（7）自动化仪表安装工程SY4031-93第二章、工程概况2.1概述五八区天然气集输处理适应性改造工程完工后，在投产运行期间发现天然气处理不达标，油田公司采气一厂委托设计对天然气处理系统增加一台两相低温分离器，以保证天然气处理质量。2.2建设单位：新疆油田开发公司采气一厂；2.3设计单位：新疆时代工程有限责任公司中国石油集团工程设计有限责任公司青海分公司2.4使用单位:新疆油田公司采气一厂采气队2.5施工单位：三达有限责任公司2.6施工工期：工期计划2010年10月8日至2010年12月30日竣工，2.7主要工程量：2.8.1土建部分主要为两相重力分离器基础、工艺管线管支墩及装置区地面恢复。2.8.2工艺部分主要为两相重力分离器安装1台，两相重力分离器进出口工艺管线，配套的阀门和电气仪表安装。2.8工程特点：2.9.1工程难点2.9.1.1本工程在克75天然气处理站内新建,地上设施较多,并且目前在运行当中,质量安全要求高。2.9.1.4由于仪表设备供货周期长，该工程施工工期较长。2.9.2对策2.9.2.1熟悉和掌握施工图纸，了解设计意图，根据设计图纸，结合现场实际情况，对施工现场进行合理布局，并对新建设施进行定位放线，了解施工的每一条管线、设备的型号、规格、用途。2.9.2.5对施工现长进行合理布局，将施工和生产区用彩钢板进行隔离，既要保证正常施工，又要保证安全生产。2.9.2.6在编制施工计划和施工方案时，要做好优化工期并采用技术成熟且质量可靠的施工工艺，绘制出管道安装单线图，加大预制化深度，提高装配化施工。2.9.2.7管线焊口采用氩弧焊打底，手弧焊填充盖面，管线安装时逐根进行通管，收工前对管段进行封堵。第三章、施工部署3.1施工管理根据工程的需要，成立三达公司有限责任公司五八区天然气集输处理适应性改造工程项目经理部，按照项目法组织工程的施工管理。质量的控制采取设置专业工程师，进行专业化质量施工管理。3.2施工指导思想以人为本，优质，高效、安全、低成本施工。深入贯彻公司ISO9001:2000质量体系管理和HSE管理体系文件以及ISO14001健康环境体系，高起点、高标准、高要求，保证工程如期完成。3.3管理目标3.3.1总体质量目标：单位工程合格率100%...
