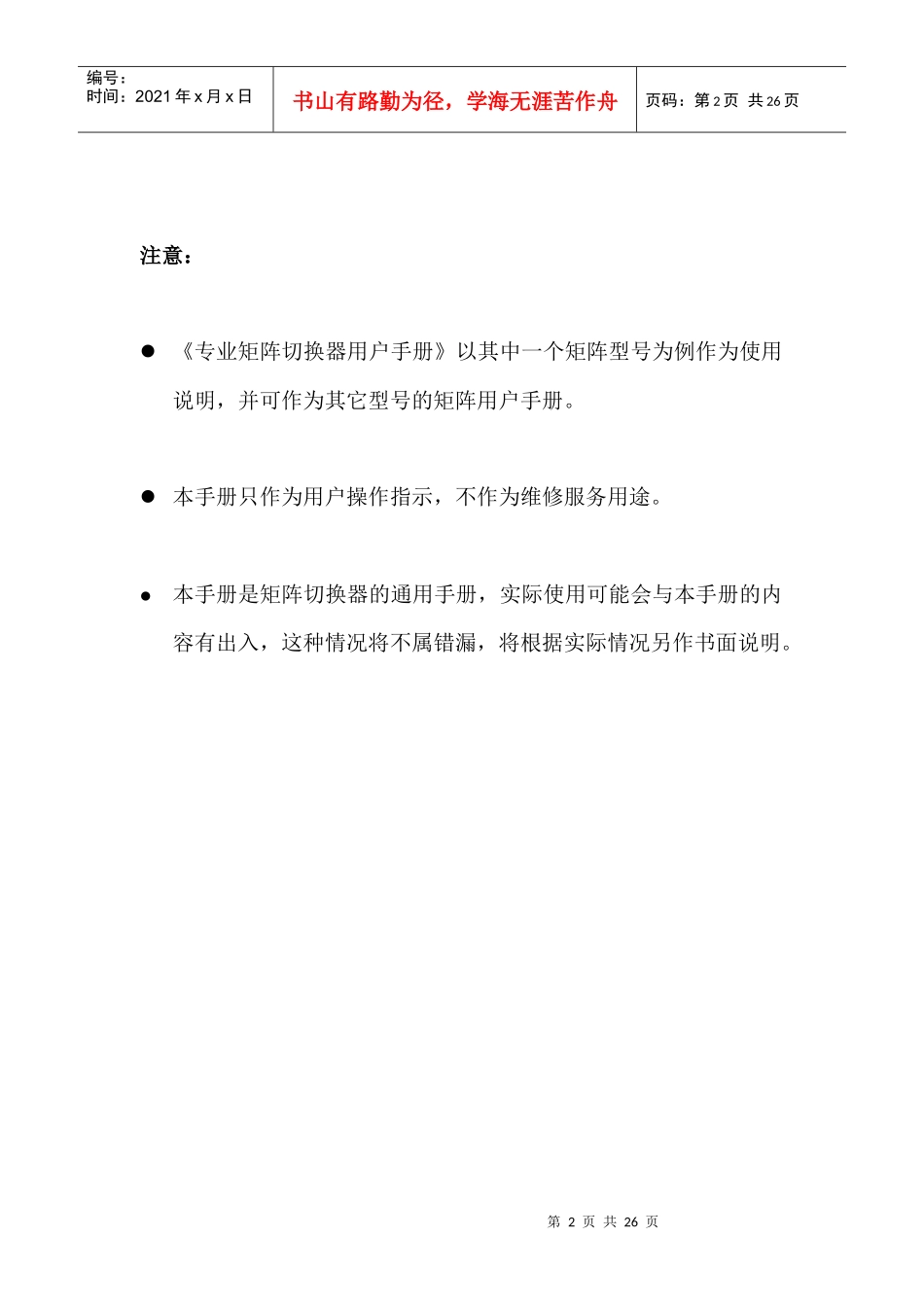

User’smanual专业矩阵切换器使用手册ProfessionalMatrixSeriesRev.1.2第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页注意：《专业矩阵切换器用户手册》以其中一个矩阵型号为例作为使用说明，并可作为其它型号的矩阵用户手册。本手册只作为用户操作指示，不作为维修服务用途。本手册是矩阵切换器的通用手册，实际使用可能会与本手册的内容有出入，这种情况将不属错漏，将根据实际情况另作书面说明。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页安全操作指南为确保设备可靠使用及人员的安全，在安装，使用和维修时，请遵守以下事项：1．系统接地。系统必须有完善的接地，否则，不仅造成讯号干扰，不稳定或机械损坏，而且还可能因漏电引起人身事故；请使用标准的三线电源插座，其地线接地电阻应小于1Ω。2．禁止改变原设计。禁止对本产品的机械和电器设计更改或增添任何部件。否则。本公司对由此所带来的后果不负责任。3．请勿使用两芯插头，确保设备的输入电源为220V50Hz的交流电。4．机器内有220V高压部件，请勿打开机壳，以免触电。5．不要将机器置于过冷或过热的地方。6．设备电源在工作时会发热，因此要确保工作环境的良好通风。以免温度过高而损坏机器。7．阴雨潮湿天气或长时间不用时，应关闭设备电源总闸。8．在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：a.取下或重装设备的任何部件。b.断开或重接设备的任何电器插头或其它连接。9．非专业人士未经许可，请不要拆开机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。10.不要将任何化学品或液体洒在设备上或其附近。目录一、产品简介…………………………………………..……………….51、关于DVI、RGB、VGA、AV、系列矩阵切换器………..…….52、矩阵的型号、规格…………………………………………..83、信号输入，输出端口说明…………………………………..94、远端控制及通讯接口说明…………………………….…….9二、矩阵面板示意图及矩阵系统的安装………..…………………….9第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页1、矩阵前后面板示意图…………………………………………….92、设备接线：a.RGBHV连接线b.音频连接线…………..….143、VGA/RGB长线驱动器的连接………………………………….154、矩阵与控制电脑的连接……………………………….……….15三、前面板功能键…………………………..………………..……….161、切换指令……………………………………..…………….162、UP、Down状态查询指令……………………..………….163、SAVE存储指令…………………………………………….164、RECALL调用指令…………………………………...…….165、CANCEL键…………………………………………..…….16四、《MATRIX2.01》矩阵控制软件…………………….……….….17五、RS232通讯协议………………………………………………….21第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页六、产品技术参数…………………………………………………….23一.产品简介1.1关于DVI系列矩阵切换器DVI矩阵切换器，是一款高性能的电脑信号专业切换设备，用于多个DVI电脑信号输入输出交叉切换，提供独立的DVI输入、输出端子，每路DVI分量信号单独传输、单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。DVI矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，带输入前端精确自适应补偿，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入,支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载，并具备RS232通讯接口，可以方便与个人电脑、中控系统或各种远端控制设备配合使用。1.2关于RGB系列矩阵切换器RGB系列矩...
