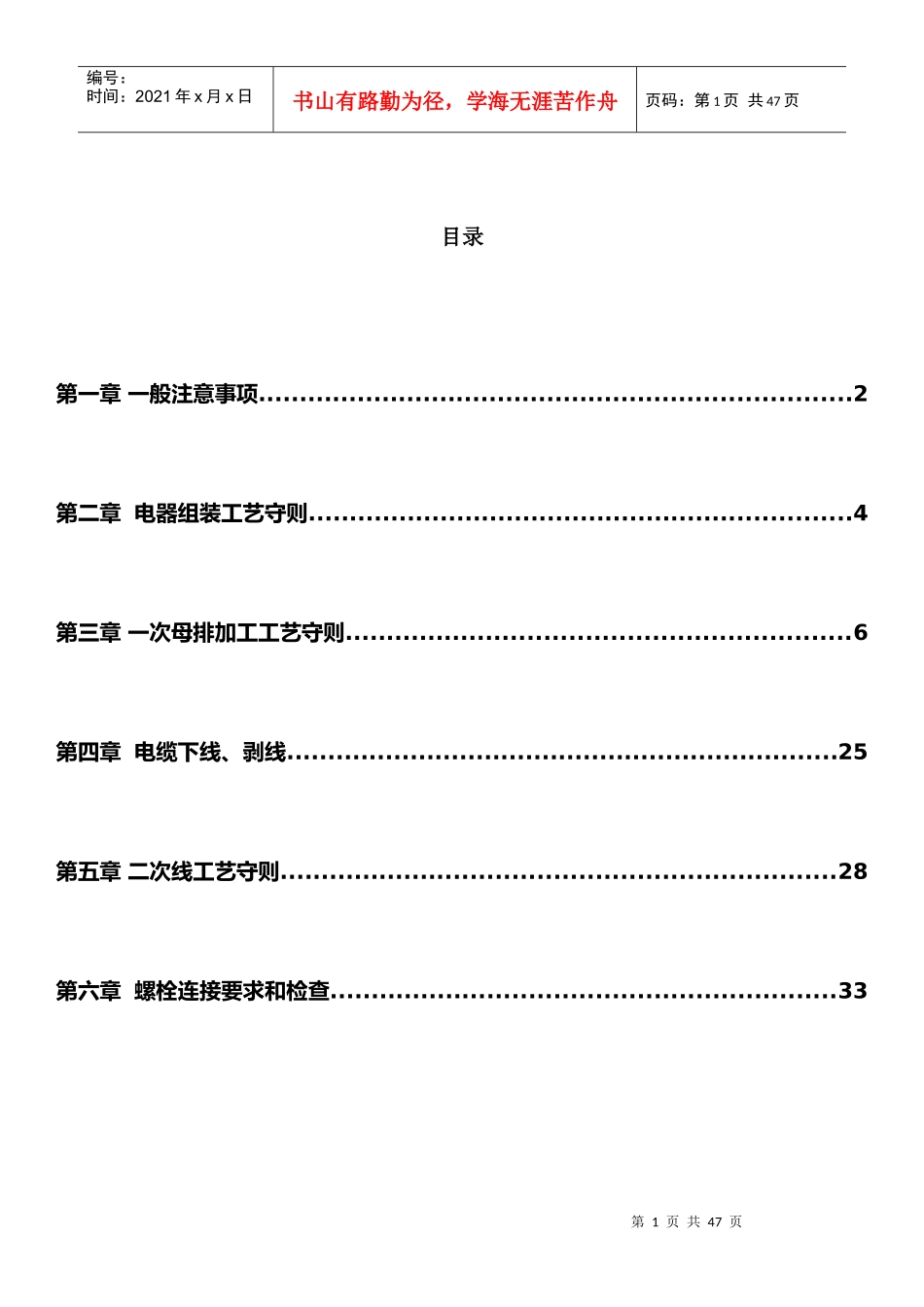

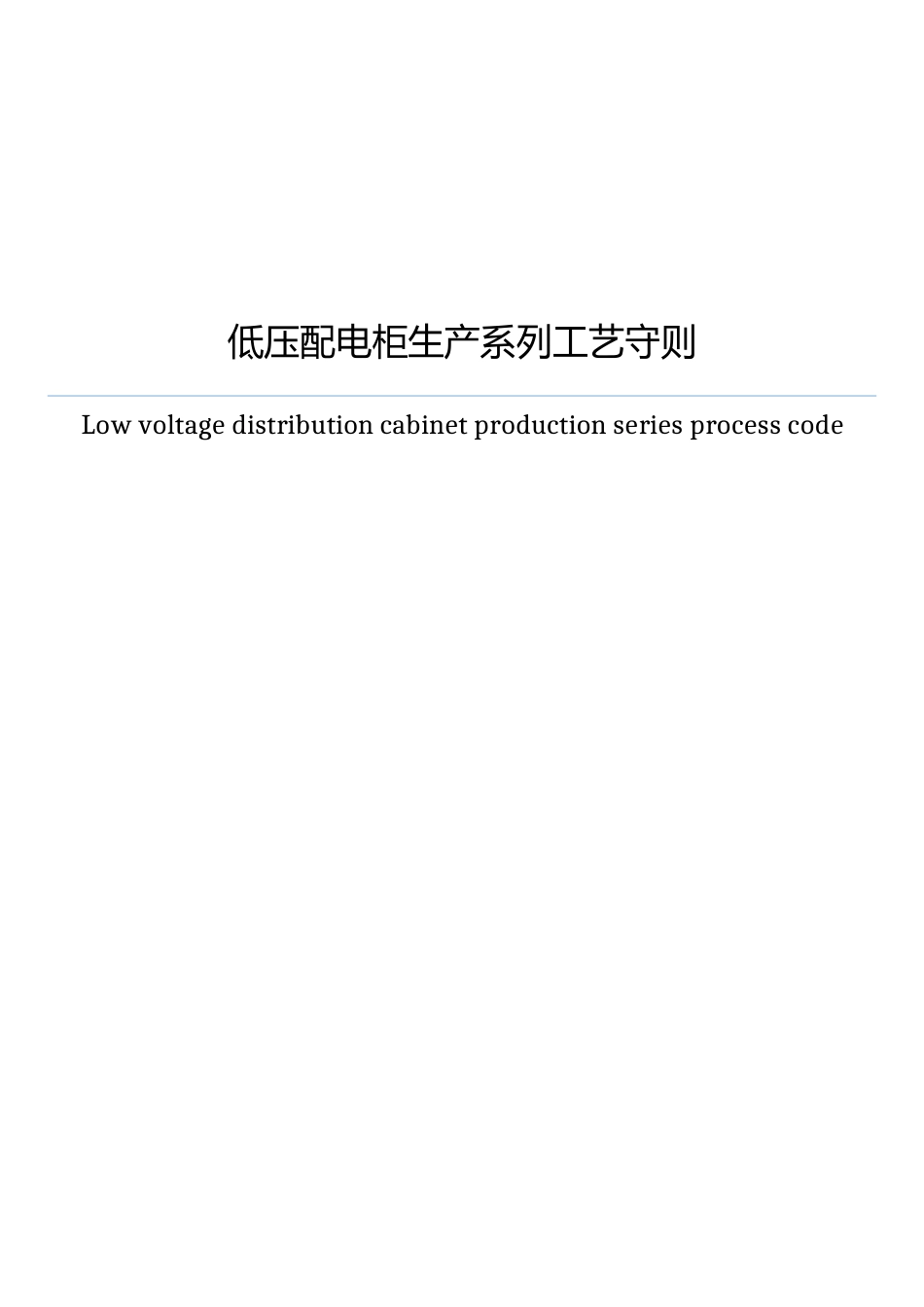

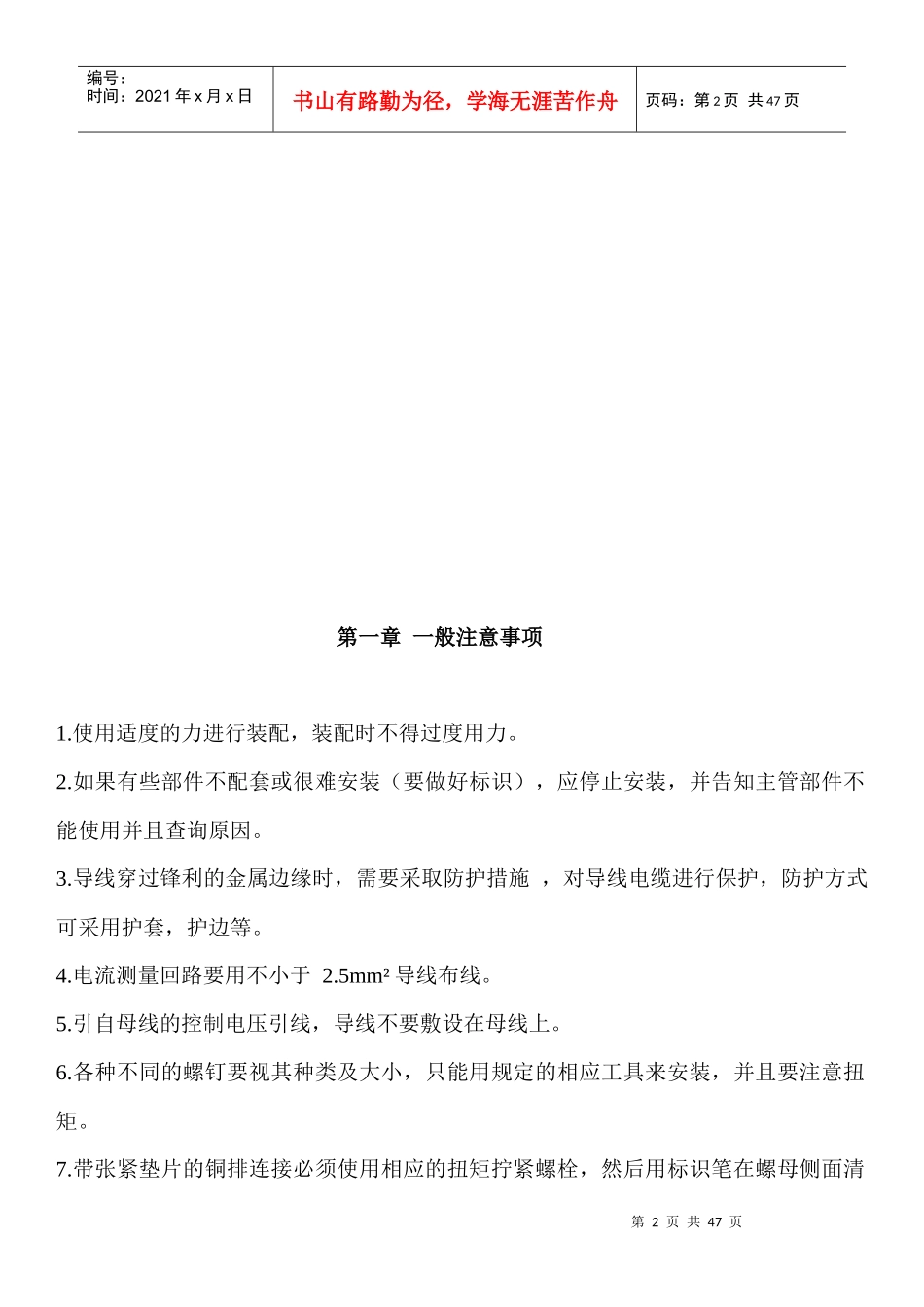

低压配电柜生产系列工艺守则Lowvoltagedistributioncabinetproductionseriesprocesscode第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页目录第一章一般注意事项........................................................................2第二章电器组装工艺守则..................................................................4第三章一次母排加工工艺守则.............................................................6第四章电缆下线、剥线...................................................................25第五章二次线工艺守则...................................................................28第六章螺栓连接要求和检查.............................................................33第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页第一章一般注意事项1.使用适度的力进行装配，装配时不得过度用力。2.如果有些部件不配套或很难安装（要做好标识），应停止安装，并告知主管部件不能使用并且查询原因。3.导线穿过锋利的金属边缘时，需要采取防护措施，对导线电缆进行保护，防护方式可采用护套，护边等。4.电流测量回路要用不小于2.5mm²导线布线。5.引自母线的控制电压引线，导线不要敷设在母线上。6.各种不同的螺钉要视其种类及大小，只能用规定的相应工具来安装，并且要注意扭矩。7.带张紧垫片的铜排连接必须使用相应的扭矩拧紧螺栓，然后用标识笔在螺母侧面清第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页晰地涂上兰色(生产)，红色(检验员)，线道要覆盖到螺栓和螺母。螺栓扭矩见表1-1。表1-1螺栓力矩Nm检查力矩NmM532.6M82017M104034M127060M161201028.装配铜排时应戴手套，铜排搭接面要清洁,80mm宽及以上铜牌搭接面须做亚麻处理。9.穿过柜体的导线或放置在锐边的导线都要套上螺旋管或螺纹管等起到保护作用。10.所有安装电气元件的柜门都要另外接地，首选编织软连接带。11.所有喷漆（喷塑）的部件都要加接触垫片并将其拧紧(保证良好接地)。12.压线鼻子和端子头只能用相应的专用工具。13.只允许使用测试过的合格工具。14.剥导线绝缘层时注意不要损伤线芯。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页15.控制线与主回路线始终要分开布线与捆扎。16.不影响电磁兼容性时，尽可能只扎成一个线束。17.钻好的孔两面要去毛刺。18.压紧导线线时，要注意螺栓的旋转方向，并且注意元器件生产厂家所标注的扭矩数值。19.不要将2根线夹在一个连接点下面，如果需要的话，则应将2根线夹入一个芯线端子头。20.活动的布线要布得相应长一些(门布线，抽屉单元控制触头)。21.铆接时，铆钉要和铆接面垂直。22.所有抽屉单元都要清晰地贴上标牌。23.元器件和端子排要统一贴标签。24.不能攀爬柜体，使用安全梯子。25.如果柜子正在通电检测必须使用安全栏围绕，并设置醒目标识。26.质检必须从头开始(从供应商提供原器件到货开始检查)分工到每一步每一个员工的操作。27.生产过程中保持井然有序，生产结束后要整洁。28.元器件等原材料放在木架底盘上，不能直接放在地上。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页第二章电器组装工艺守则1.电器元件的安装和布置应严格依照配电柜元器件布置图（在出具元件布置图情况下），自行布件时应布局合理、主次分明，接线方便，组装前首先看明图纸及技术要求。2.检查产品型号、元器件型号、规格、数量等与图纸是否相符，不相符时不得安装。3.检查元器件有无损坏，已损坏元件不得安装。4.组装前必须擦净元器件上的尘土及油污。5.具备装配图纸的产品必须按图安装。6.元器件安装应满足以下条件：6.1操作方便：元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。6.2维修容易：元件板安装元器件时，需螺丝的固定元器件用在安装板上攻丝，能够较方便地更换元器件及维修连线。6...
