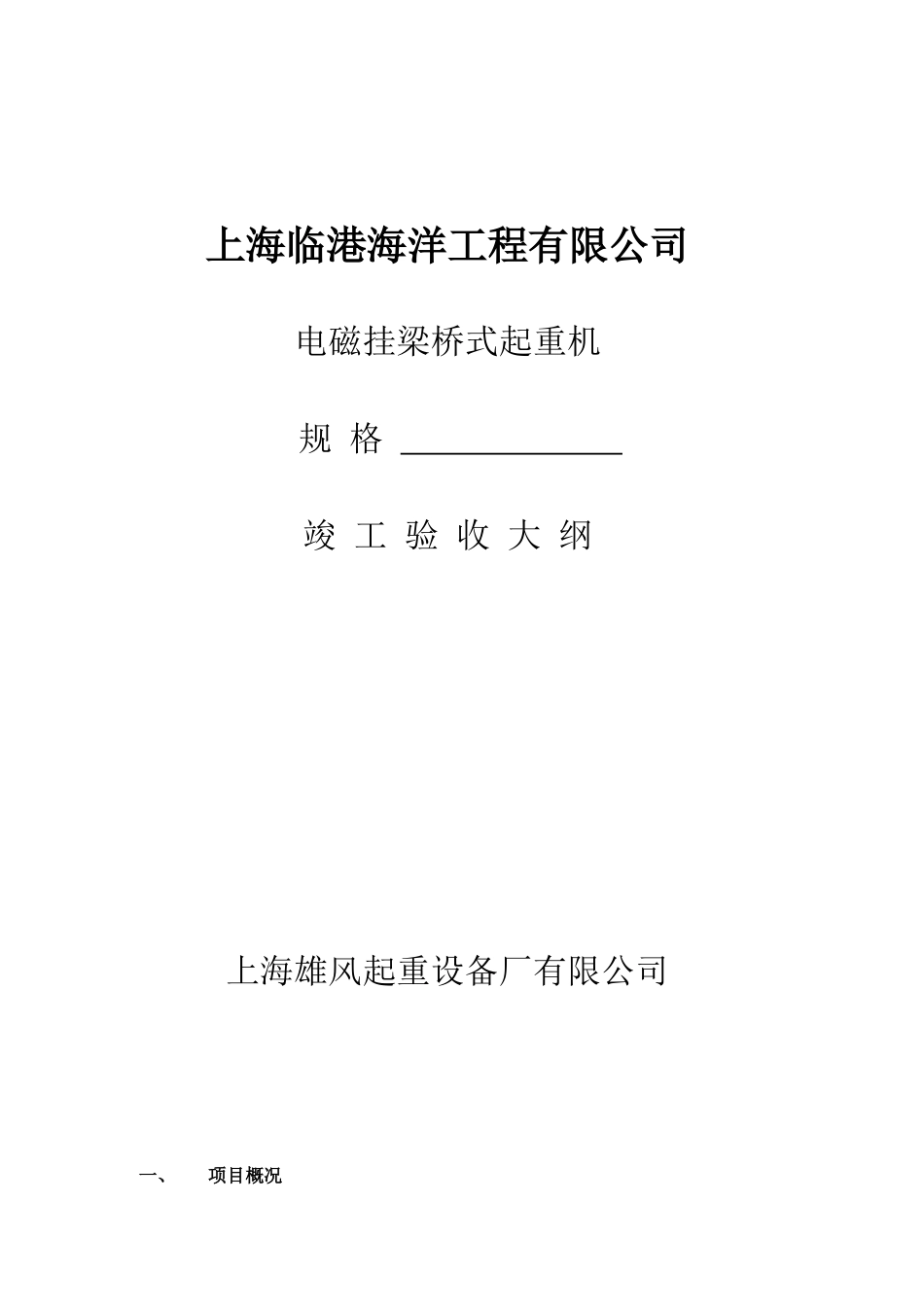

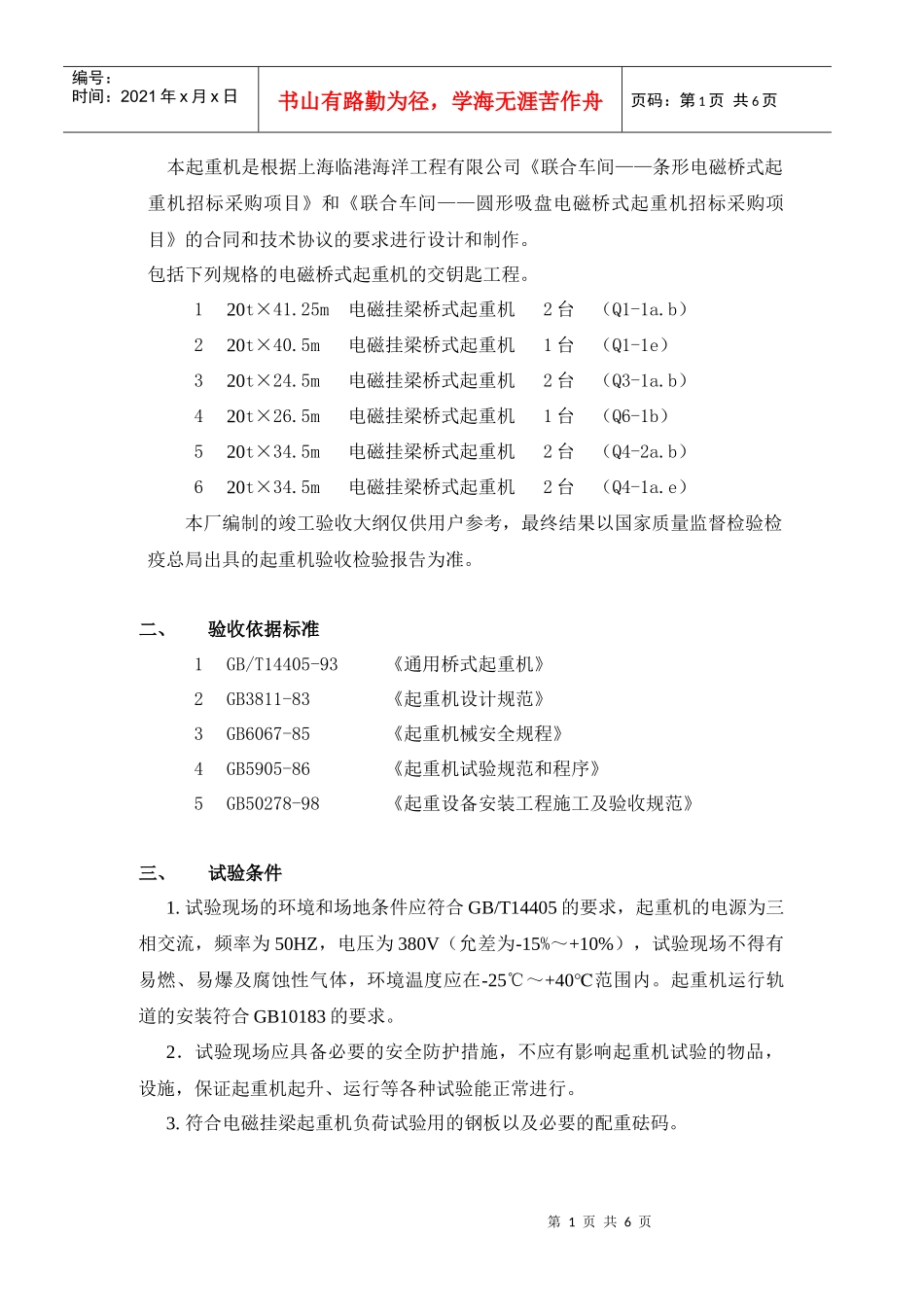

上海临港海洋工程有限公司电磁挂梁桥式起重机规格竣工验收大纲上海雄风起重设备厂有限公司一、项目概况第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页本起重机是根据上海临港海洋工程有限公司《联合车间——条形电磁桥式起重机招标采购项目》和《联合车间——圆形吸盘电磁桥式起重机招标采购项目》的合同和技术协议的要求进行设计和制作。包括下列规格的电磁桥式起重机的交钥匙工程。120t×41.25m电磁挂梁桥式起重机2台（Q1-1a.b）220t×40.5m电磁挂梁桥式起重机1台（Q1-1e）320t×24.5m电磁挂梁桥式起重机2台（Q3-1a.b）420t×26.5m电磁挂梁桥式起重机1台（Q6-1b）520t×34.5m电磁挂梁桥式起重机2台（Q4-2a.b）620t×34.5m电磁挂梁桥式起重机2台（Q4-1a.e）本厂编制的竣工验收大纲仅供用户参考，最终结果以国家质量监督检验检疫总局出具的起重机验收检验报告为准。二、验收依据标准1GB/T14405-93《通用桥式起重机》2GB3811-83《起重机设计规范》3GB6067-85《起重机械安全规程》4GB5905-86《起重机试验规范和程序》5GB50278-98《起重设备安装工程施工及验收规范》三、试验条件1.试验现场的环境和场地条件应符合GB/T14405的要求，起重机的电源为三相交流，频率为50HZ，电压为380V（允差为-15%～+10%），试验现场不得有易燃、易爆及腐蚀性气体，环境温度应在-25℃～+40℃范围内。起重机运行轨道的安装符合GB10183的要求。2．试验现场应具备必要的安全防护措施，不应有影响起重机试验的物品，设施，保证起重机起升、运行等各种试验能正常进行。3.符合电磁挂梁起重机负荷试验用的钢板以及必要的配重砝码。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页四、电磁挂梁桥式起重机试验大纲1目测检查：目测检查应包括所有重要部分的规格（或）状态是否符合要求。如：各机构、电气设备、安全装置、制动器、控制器、照明和信号系统。起重机金属机构及其连接件、梯子、通道、司机室和走台；所有的防护装置；电磁挂梁及其连接件；钢丝绳及其固定；滑轮组及其轴向的紧固件。2合格试验：2.1.经过2~3次的通电加载直至额定起重量时，作各方向的动作试验，验证测试报告中表三所列项目是否符合设计图样及产品标准的要求。2.2.电磁吸盘吸重能力试验应采用电磁铁制造厂相同或相近似的吸重能力试验方法。试块必须连接在一起，试块的吸磁面积为电磁吸盘面积的1~1.6倍，试块吸持面的不平度不大于3mm，吸持结果不少于额定值。3载荷的起升能力试验：3.1.静载试验：静载试验的目的是检验起重机及其各部分的结构承载能力。起升机构作静载试验前，应将空载小车停放在跨度中部位置，定出基准点。起升机构按1.25倍的额定载荷逐渐加载，起升至离地面100~200mm高处，悬空时间不少于10min，卸去载荷后检查起重机基准点处有无永久变形。如此重复三次，不得再有永久变形。将小车开至跨端，检查主梁实有上拱度应不小于0.7S/1000。试验后，如果未见到裂纹、永久变形、油漆剥落或对起重机的性能与安全有影响的损坏，连接处未出现松动或损坏，则认为本试验结果良好。3.2.动载试验：动载试验的目的主要是验证起重机各机构和制动器的功能。起重机各机构的动载试验应先分别进行，而后作联合动作试验，同时开第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页动两个机构。起升机构按1.1倍的额定载荷加载，试验中，对每种动作应在其整个运动范围内作反复起动和制动，对悬挂着的试验载荷作空中起动时，试验载荷不应出现反向动作。试验时应按该机的电动机接电持续率留有操作的间隙时间，并按操作规程进行控制，且必须注意把加速度，减速度和速度限制在起重机正常工作的范围内，按其工作循环试验时间至少应延续1h。如果各部件能完成其功能试验，并在随后的目测检查中没有发现机构或结构的构件有损坏，连接处也没有松动或损坏，则认为本试验结果良好。4试验报告：在完成上述试验后，应编写试验和检查结果报告，该报告要对试验的起重机作出结论，并记下试验日期、地点及检测人员的姓名，在试验报告中...
