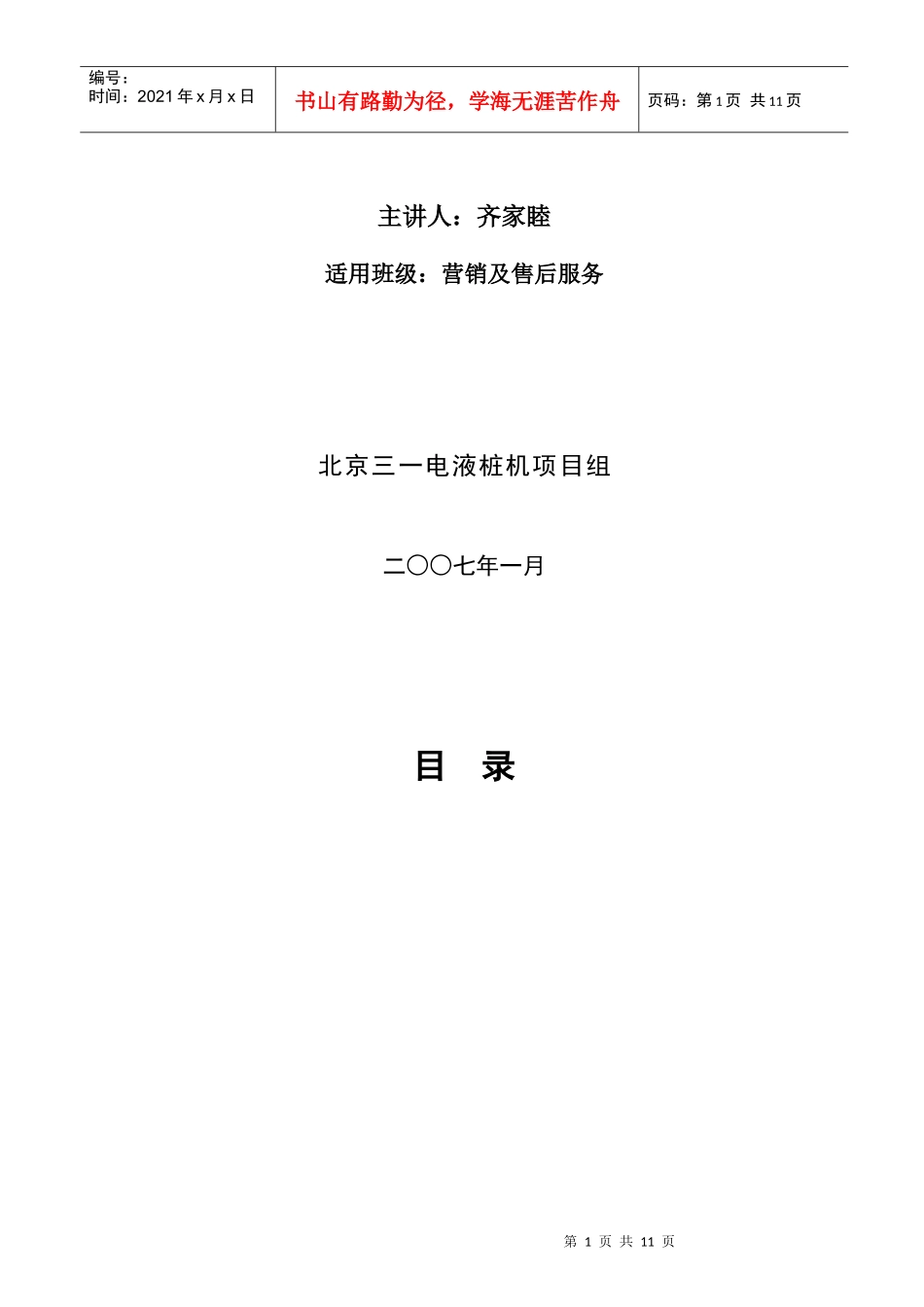

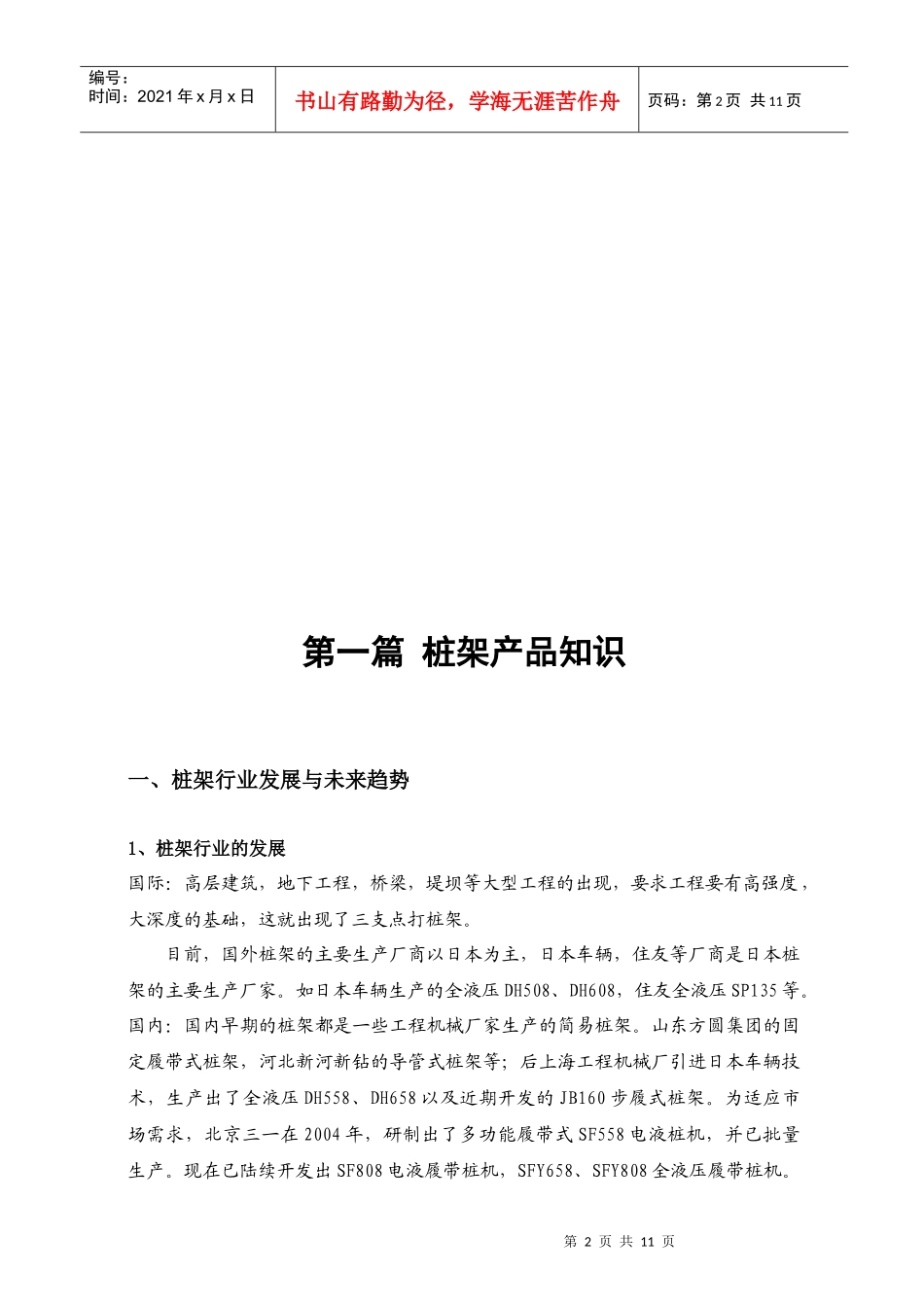

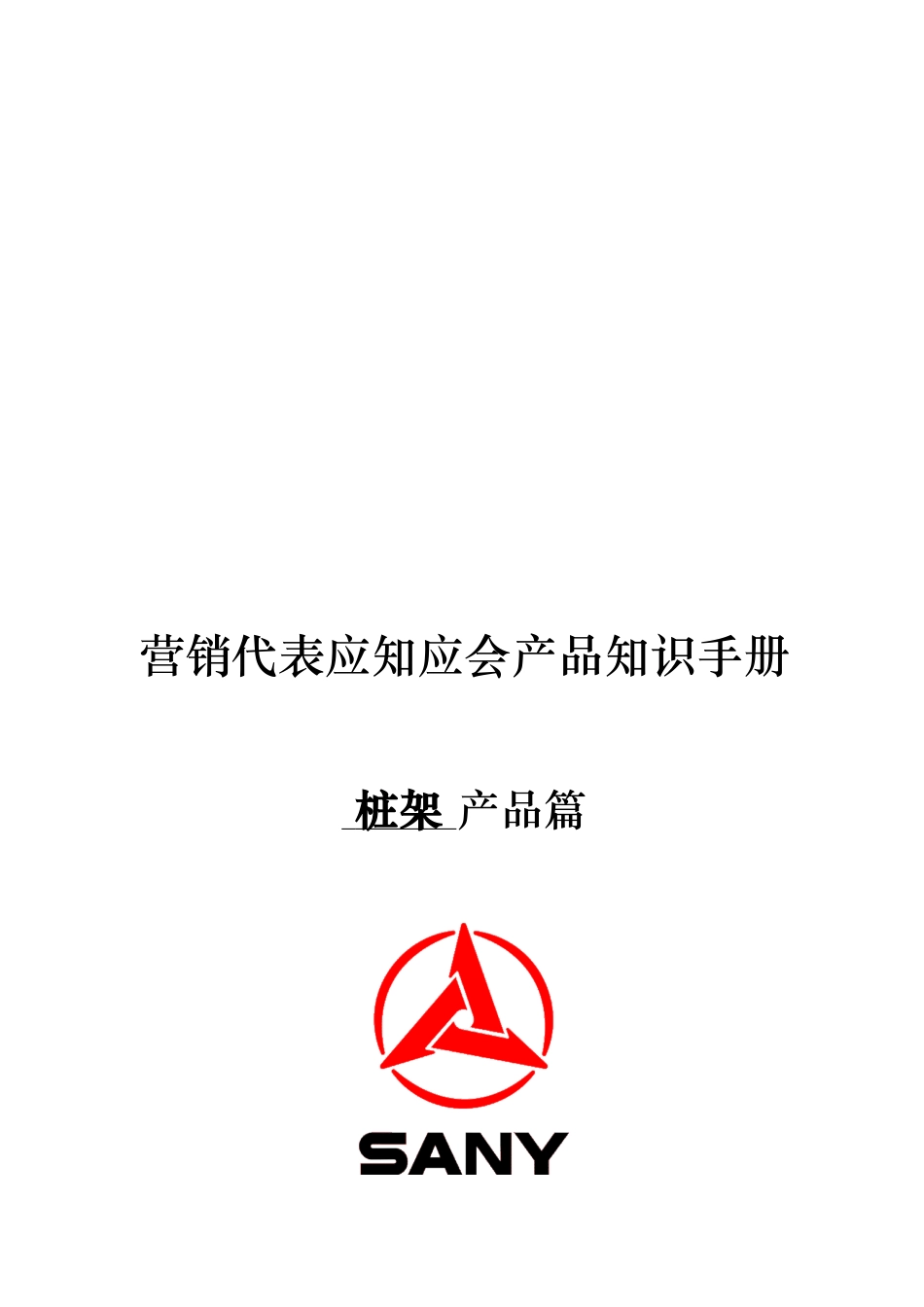

营销代表应知应会产品知识手册桩架产品篇第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页主讲人：齐家睦适用班级：营销及售后服务北京三一电液桩机项目组二○○七年一月目录第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页第一篇桩架产品知识一、桩架行业发展与未来趋势1、桩架行业的发展国际：高层建筑，地下工程，桥梁，堤坝等大型工程的出现，要求工程要有高强度，大深度的基础，这就出现了三支点打桩架。目前，国外桩架的主要生产厂商以日本为主，日本车辆，住友等厂商是日本桩架的主要生产厂家。如日本车辆生产的全液压DH508、DH608，住友全液压SP135等。国内：国内早期的桩架都是一些工程机械厂家生产的简易桩架。山东方圆集团的固定履带式桩架，河北新河新钻的导管式桩架等；后上海工程机械厂引进日本车辆技术，生产出了全液压DH558、DH658以及近期开发的JB160步履式桩架。为适应市场需求，北京三一在2004年，研制出了多功能履带式SF558电液桩机，并已批量生产。现在已陆续开发出SF808电液履带桩机，SFY658、SFY808全液压履带桩机。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页三一的SF系列桩机以高性价比的优势已逐渐占据国内桩架市场。2、桩架行业的未来趋势随着高层建筑和地铁等地下工程的越来越多，对桩架的打桩深度和桩的直径都有了更高的要求。同时，不同的工程要求用不同的工法来实现，这就需要桩架要有多功能，通过挂装不同的工作装置来实现不同的工法。大深度和大直径桩是桩基础的发展趋势，使得桩架桅杆高度越来越高，稳定性的问题也随之而来。因此，多功能，大深度，大直径，高机动性和高稳定性是桩架的发展趋势。二、桩架的主要用途桩架是将工作平台通过与回转支承连接安装到履带底盘、汽车底盘或步履底盘上的一种专用桩工设备，通过挂装不同的工作装置来实现不同桩基础工法施工的专用设备，广泛应用于地铁、隧道、城市建筑、垃圾处理场、地下停车场等各类桩基础工程和深基坑支护工程，河流防洪工程中的防渗坝工程等各类工业与民用建筑施工中，是桩基础施工中常用的设备。三、三一桩架产品型谱1、桩架的主要分类方法按底盘分，可分为：履带底盘、汽车底盘和步履底盘等；按桅杆导轨分，可分为：固定式和转动式；按动力提供的方式分，可分为：电动式、电液式、全液压式等；按支腿形式分，可分为：伸缩式和摆动式。2、桩架型号的表示方法目前，桩架型号的命名和表示方法没有统一的规定，各厂家根据自身产品的特点有其不同的命名方法。下面以三一的SF558为例子，主要介绍一下三一桩架的命名规则：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页3、三一履带桩架的型谱；SF558电液式、SF808电液式、SF658全液压式、SF808全液压式。四、三一桩架的主要配置1、关键部件的配置SF558电液桩机标准配置表底盘完全采用伸缩式55吨履带起重机下车体（行走方式：内藏式一体化液压马达减速机驱动）卷扬机配置3个电动卷扬：（1）主卷扬拉力94KN，10倍率滑轮组，驱动电机30KW。采用37KW变频控制。额定提拔力600KN。（2）变幅卷扬拉力87KN，12倍率滑轮组，驱动电机22KW。采用37KW变频控制。（3）副卷扬拉力50KN，驱动电机9KW。桅杆￠720×8mm五种长度组合双面导轨桅杆，高33m，整机高36m。桅杆可前后水平调整。动力主油泵为45KW电机驱动，3个卷扬均为电机驱动；上平台回转为一体化液压马达减速机驱动。电控电手柄操作，智能仪表控制方式：37KW日本进口三菱变频器。液压进口液压件：力士乐主泵，马达，回转、行走减速机，换向阀，平衡阀等。结构上车平台，司机室、人字架、前后支腿、配重、覆盖件、前支撑架、桅杆，斜撑等。2、液压系统的配置名称型号主要技术参数生产厂家泵站电机Y225M-4W功率（Kw）转速（r/min）电压（V）频率（Hz）天津特种电机厂45148022050变量泵A8V80SR1.2R101F3C排量（ml/min）额定压力（Mpa）最高转速（r/min）北京华德80352500第5页共11页第4页共11页编号：...
