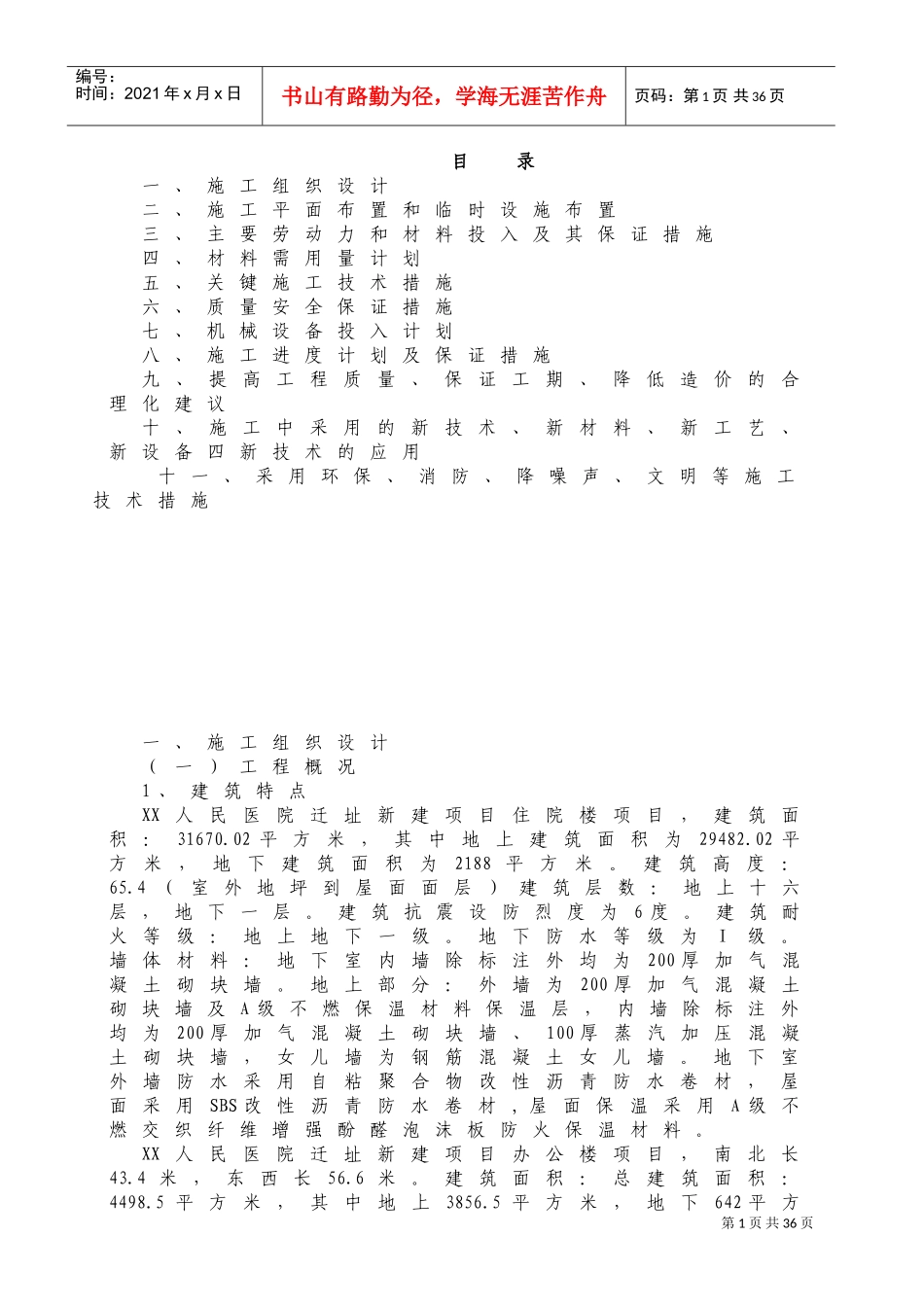

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录一、施工组织设计二、施工平面布置和临时设施布置三、主要劳动力和材料投入及其保证措施四、材料需用量计划五、关键施工技术措施六、质量安全保证措施七、机械设备投入计划八、施工进度计划及保证措施九、提高工程质量、保证工期、降低造价的合理化建议十、施工中采用的新技术、新材料、新工艺、新设备四新技术的应用十一、采用环保、消防、降噪声、文明等施工技术措施一、施工组织设计（一）工程概况1、建筑特点XX人民医院迁址新建项目住院楼项目，建筑面积：31670.02平方米，其中地上建筑面积为29482.02平方米，地下建筑面积为2188平方米。建筑高度：65.4（室外地坪到屋面面层）建筑层数：地上十六层，地下一层。建筑抗震设防烈度为6度。建筑耐火等级：地上地下一级。地下防水等级为Ⅰ级。墙体材料：地下室内墙除标注外均为200厚加气混凝土砌块墙。地上部分：外墙为200厚加气混凝土砌块墙及A级不燃保温材料保温层，内墙除标注外均为200厚加气混凝土砌块墙、100厚蒸汽加压混凝土砌块墙，女儿墙为钢筋混凝土女儿墙。地下室外墙防水采用自粘聚合物改性沥青防水卷材，屋面采用SBS改性沥青防水卷材,屋面保温采用A级不燃交织纤维增强酚醛泡沫板防火保温材料。XX人民医院迁址新建项目办公楼项目，南北长43.4米，东西长56.6米。建筑面积：总建筑面积：4498.5平方米，其中地上3856.5平方米，地下642平方第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页米，建筑基底面积1826.2平方米。建筑层数：地下一层，地上四层。XX人民医院迁址新建项目感染楼项目，南北长21.5米，东西长37.4米。建筑面积：总建筑面积：4249平方米，其中地上3401平方米，地下848平方米，建筑基底面积804.1平方米。建筑层数：地下一层，地上四层。地下防水等级为Ⅰ级，屋面防水等级为Ⅱ级。XX人民医院迁址新建项目连廊地下通道项目，总建筑面积：826.5平方米，其中连廊面积为654平方米，地下通道面积为172.5平方米。2、结构特点XX人民医院迁址新建项目住院楼项目结构形式为框架剪力墙结构，基础为梁筏式基础。混凝土强度等级：基础C40，剪力墙、柱、梁地下室到12层顶为C40，13层到14层顶为C35，14层以上为C30，抗渗等级：P6，圈梁，构造柱为C25，室外外露天环境构件为C30。XX人民医院迁址新建项目办公楼项目结构形式为框架结构，基础为墙下扩展基础和柱下独立基础两种形式。混凝土强度等级：基础C35，剪力墙、柱、梁、板为C35，抗渗等级：P6，圈梁，构造柱为C25。钢筋采用HPB300级钢；HRB400级钢。XX人民医院迁址新建项目感染楼项目结构形式为框架结构，地下一层，地上四层，建筑消防高度：16.6米。基础为墙下扩展基础和柱下独立基础两种形式，混凝土强度等级：基础C35，剪力墙、柱、梁、板为C35，抗渗等级：P6，圈梁，构造柱为C25，室外外露天环境构件为C35。XX人民医院迁址新建项目连廊、地下通道项目，连廊为地上4层框架结构，地下通道为1层剪力墙结构，层高3.6米，板顶覆土1.2米，连廊基础为柱下扩展基础和柱下独立基础两种形式，地下通道为筏板基础。混凝土强度等级：连廊为C30，地下通道为C35,抗渗等级为P6,圈梁、构造柱为C25。3、给排水设计（1）给水院区由XX市政给水管网供水，住院楼由城市自来水直接供水，办公楼用水接院区供水干管。给水系统除蹲便器小便器由医院自备水源供冲洗，其余由城市自来水直接供水，给水系统均为下供上给。开水系统：采用电开水器供应开水，二至四层设置。饮用水设备和龙头设置在专用的开水间，没有设置在公共卫生间内。感染楼接院区给第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页水管。给水系统除蹲便器小便器由医院自备水源供冲洗，其余由城市自来水直接供水，给水系统均为下供上给。（2）排水设计排水系统：排水体制：室内污废水采用合流制室外雨污水采用分流制。喷淋系统设置专用试水废水立管，排水接到室外散水。土0.00以上污水、废水重力流排出室外，土0.00以下污、废水汇集至排水泵坑，用潜污泵提升排...
