XXXX中航商飞临港项目招标技术标准与要求VIP专享VIP免费

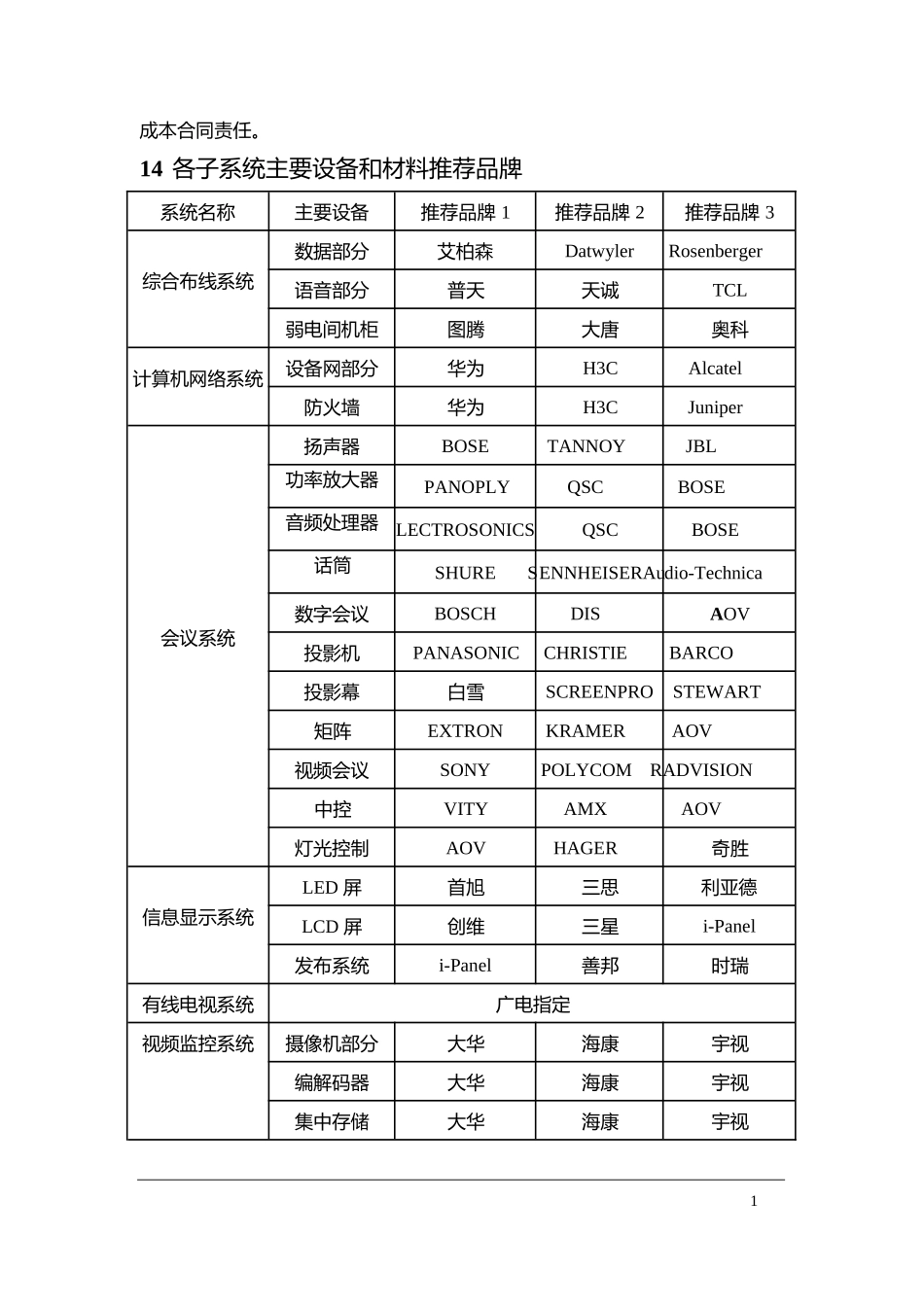

1成本合同责任。14各子系统主要设备和材料推荐品牌系统名称主要设备推荐品牌1推荐品牌2推荐品牌3综合布线系统数据部分艾柏森DatwylerRosenberger语音部分普天天诚TCL弱电间机柜图腾大唐奥科计算机网络系统设备网部分华为H3CAlcatel防火墙华为H3CJuniper会议系统扬声器BOSETANNOYJBL功率放大器PANOPLYQSCBOSE音频处理器LECTROSONICSQSCBOSE话筒SHURESENNHEISERAudio-Technica数字会议BOSCHDISAOV投影机PANASONICCHRISTIEBARCO投影幕白雪SCREENPROSTEWART矩阵EXTRONKRAMERAOV视频会议SONYPOLYCOMRADVISION中控VITYAMXAOV灯光控制AOVHAGER奇胜信息显示系统LED屏首旭三思利亚德LCD屏创维三星i-Panel发布系统i-Panel善邦时瑞有线电视系统广电指定视频监控系统摄像机部分大华海康宇视编解码器大华海康宇视集中存储大华海康宇视交换机锐捷H3C华为显示设备创维三星i-Panel入侵报警系统HoneywellBoschTyco巡更系统VIDEXLNDWELL蓝卡一卡通管理系统达实立方捷顺车库管理系统达实立方捷顺机房工程屏蔽壳体保密指定装饰国产中端UPSEmersonGE西门子精密空调Emerson海洛斯斯图兹环境监测华为Emerson中兴机柜大唐图腾奥科KVMRaritonAvocentATEN智能化集成系统中创协同清华同方弱电线缆爱普华顿远东天诚计算机及服务器HPDELLIBM2A以上所列弱电各子系统的推荐品牌，各投标单位均应采用同一品牌和相同系列的产品，以确保系统的稳定可靠。第二部分各子系统技术规格及要求15综合布线系统作为物理通讯线路基础，将承载大楼的数据、语音业务，主要为语音、数据、图像信号提供高性能传输通道。整个布线系统应按用途分为计算机内网、外网、设备网、金航网和语音网五个部分，相互物理隔离，整个布线系统结构采用星形的结构，具体要求如下：内网（商密网）：内网目前定位为商密网，建设需符合包括《涉及国家秘密的信息系统分级保护技术要求》BMB17-2006等在内的保密有关规定，要求按涉密分级保护中机密级增强型网络的标准建设。临港1001科研楼内计算机内部网络采用屏蔽系统，布线系统采用星型物理拓扑结构，设备MDF位于1区一层的商密网中心机房内。在建筑涉密弱电配线间内设内网接入层网络交换机及配线设备（交换机由甲方提供，施工方负责屏蔽机柜的供应、安装和调试），工作区、水平布线均采用六类屏蔽线缆（FTP）及器件，干线采用光缆，支持包括令牌环网、ATM、快速以太网、千兆以太网、万兆以太网在内的多种局域网，投标单位报价按设备清单。（具体数量见清单）。外网：1001科研楼的外网采用非屏蔽综合布线系统，布线系统采用星型物理拓扑结构，设备MDF位于1区一层外网机房的非屏蔽区域内。根据使用需要，外网在非密弱电间内设接入层网络交换机及配线设备（交换机由甲方提供，施工方负责非屏蔽机柜的供应、安装和调试）。设备网：满足本项目弱电系统用的计算机网络布线，布线系统采用星型物理拓扑结构，设备间MDF位于1区G层的消防安防监控中心内。根据使用需要，设备网主要部署在非密弱电间内设接入层网络交换机及配线设备（施工方负责交换机、机柜的供应、安装和调试），用于包括监控、门禁联网控制器、报警控制器等设备的网络接入。金航网：金航网为保密网，采用星型物理拓扑结构，根据使用要求，金航网设备MDF位于1区一层金航网机房内，12芯光纤直连，配以光电转换器，点位以光纤到桌面的方式布置。语音网：对楼里所有人员提供语音通讯需要，满足1001号科研楼大楼132的语音通话，布线系统采用星型物理拓扑结构，设备间MDF位于1区G层的电话机房内。干线采用光纤（由运营商提供，语音由运营商放到各个弱电间），电话用户线采用HSYV3型4芯导线。以上布线网络相互物理隔离，应同时具有完整的系统结构。布线中涉及的各类铜缆、光纤均应满足低烟无卤（LSOH）要求，阻燃满足IEC60332-3C标准。要求设计范围包括：全部水平及垂直部分；临港1001号科研楼综合布线与电信接入方交接界面暂定为上述提及的商密网中心机房、金航网机房和电话机房。设备网15.1技术要求本工程的结构化综合布线系统包括如下各子系统：工作区子系统水平子系统垂直干线子系统管理间子系统设备间子系统建筑群...
