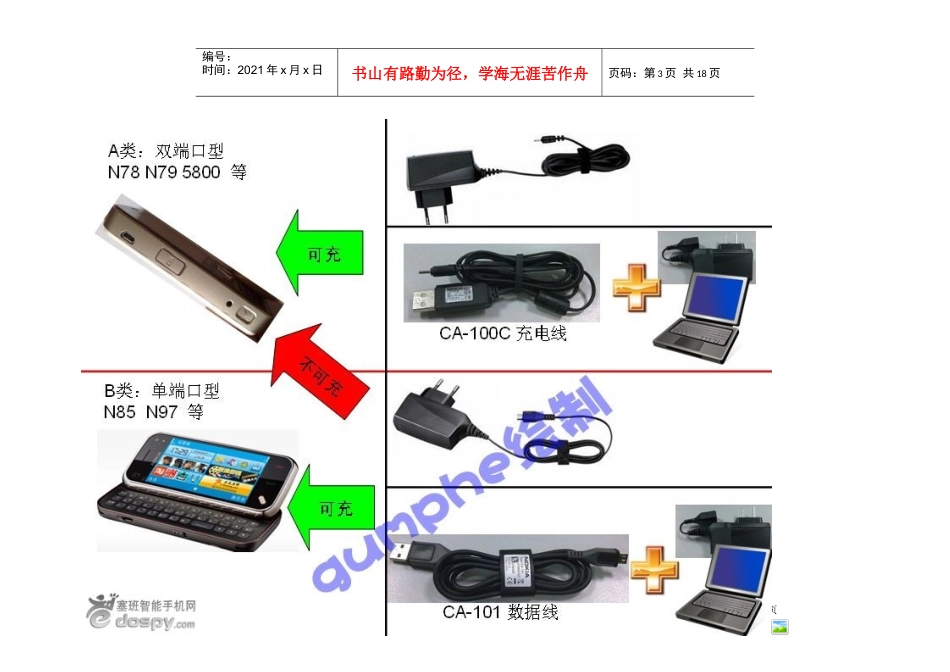

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页Nokia手机的充电管理简解第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页先摆上Nokia手机充电搭配图：一目了然第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页nokia手机,数据线和充电线区别在于:对于双端口手机,数据线不能用于充电.充电必须通过充电线或者DC口充电器.对于单端口手机,数据线即为充电线.能同时充电和数据传输.机型列表:我就不详细罗列,Nokia双端口手机:N78N795800N95等Nokia单端口手机:N85N86N97等大家肉眼就能分辨自己的是单端口还是双端口.不算耳机插孔,只能在手机上找到一个USB口的就是单端口,除了USB口还有个圆孔的就是双端口.提醒一点注意:双端口nokia手机,当手机microUSB口连接电脑时,是不能获得充电功能的.但是已经打开数据传输模块,所以此时手机不但不能充电,而且还在以大概100+mA的电流在耗电.当然,这个问题在单端口nokia机型上不存在.■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■2010－2－2更新充电不停故障分析。补充新内容:有遇到过充电不停止的可以来看看测试总有意想不到的收获,拆解CA-100C发现其内部竟然大有文章.如下图.一根充电线,竟然设计了一个简单有效的PWM脉宽调整限流电路第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页这个电路是个DCDC转换电路,能限升压限流.升压大概到6.0V限流450mA左右.同时本人拆开了另外一根充电线,结果大吃一惊,竟然是假冒的一个充电线,里面除了橡胶就什么都没有了.第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页如下图,现在看看,连标贴都没有贴整齐,假货无疑.第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页网上淘来的图片:山寨的充电线是这样的,别偷笑啊说不定你用的就是这样的线.看色环是绿黄黑吧,1.5欧姆.两个串联是3欧姆也能起到限流作用.嘿嘿.这样,困扰本人一个月的谜团终于解开了.手机提示一直充电的问题.第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页故障重现:用假冒的CA-100C插在电脑上(输出为5.0V),手机会提示一直充电中,充电条滚动不停止.用energyprofiler测量电池电压充到4.0V后就不上升了.换用其他额定输出5.0V的USB充电器,本人亲测了samsung,长虹,联想等标配USB充电器,均出现该故障.故障解决:选用正品CA-100C插电脑上,测量充电线空载输出为6.0V.能顺利完成充电过程.充满电压为4.15V.换用额定输出5.0V的USB充电器,也一切正常.问题根源:假冒CA-100C问题分析:1.原来nokia手机方案中,有关充电管理(N2300芯片,详细见下面原理图)这一块,一直都需要较高的输入电压才能完整的充饱电池.第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页5.0V是不满足N2300要求的.所以一直以来,nokia的充电器输出均普遍在6.0V~9.0V左右.早期,这些都不存在问题,因为那个时候是没有USB标准充电器的.2.2007年-6月,国家强制执行USB充电器.规定这种充电器是分体式的(即大家看到的AC-6C和AC-8C的样子的充电器),输出只能是5.0V±0.25V如此低压,是不能满足nokiaN2300充电芯片的电压要求,实际仅本人测试,电压只要高于5.35V即能满足N2300的充电要求.于是nokia想了个折衷的办法,发明了CA-100C这根充电线,CA-100C能够将5.0V的电压提升到6.0V以供给N2300进行充电管理.当然原配是没有问题的.3.怎奈,山寨和假冒横行的中国市场,商人怎会放过如此商机,于是上述山寨的限流充电线和本人买到的连限流都没有的充电线...
