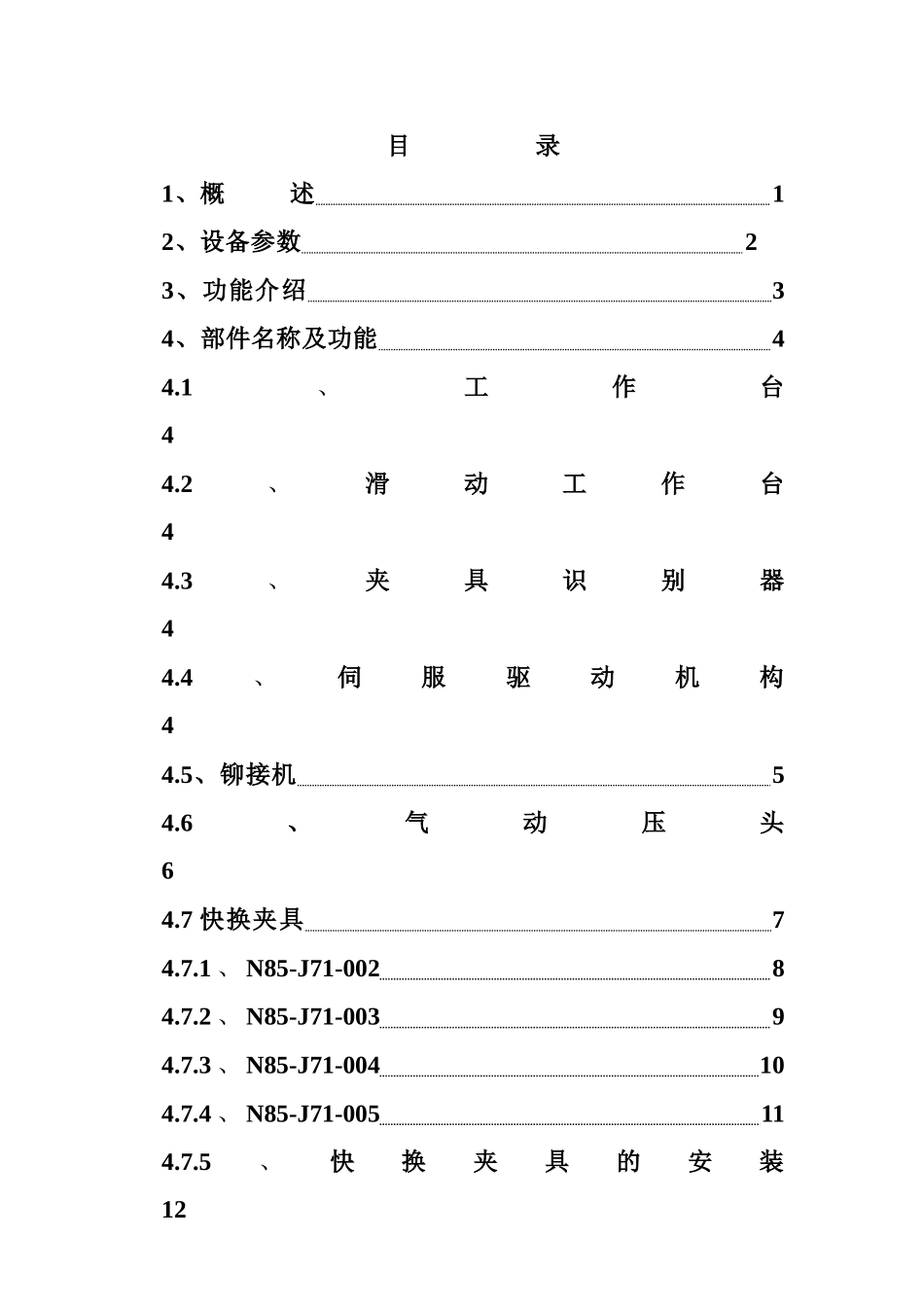

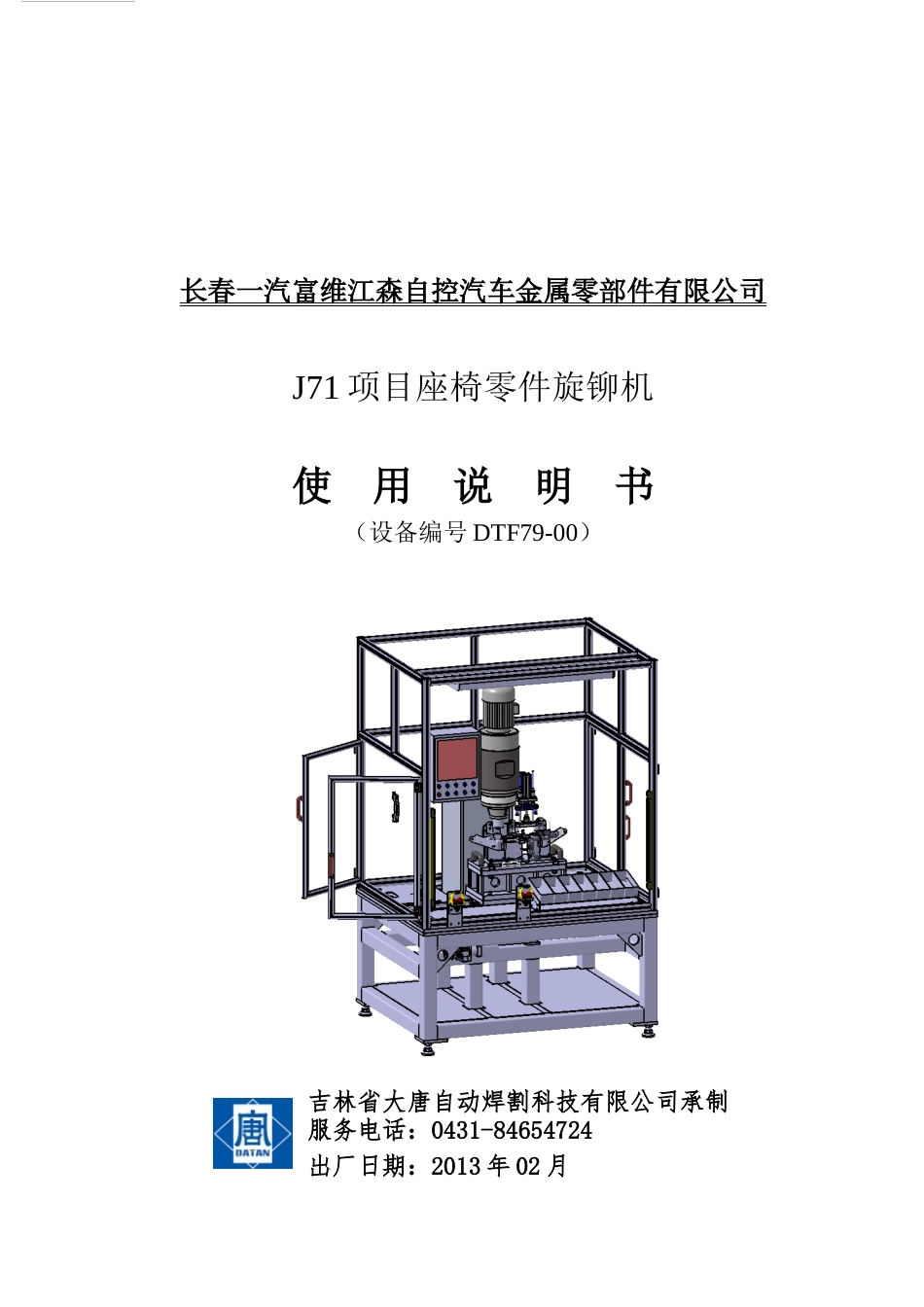

长春一汽富维江森自控汽车金属零部件有限公司J71项目座椅零件旋铆机使用说明书（设备编号DTF79-00）吉林省大唐自动焊割科技有限公司承制服务电话：0431-84654724出厂日期：2013年02月吉林省大唐自动焊割科技有限公司承制1目录1、概述12、设备参数23、功能介绍34、部件名称及功能44.1、工作台44.2、滑动工作台44.3、夹具识别器44.4、伺服驱动机构44.5、铆接机54.6、气动压头64.7快换夹具74.7.1、N85-J71-00284.7.2、N85-J71-00394.7.3、N85-J71-004104.7.4、N85-J71-005114.7.5、快换夹具的安装12吉林省大唐自动焊割科技有限公司承制5、操作流程135.1、N85-J71-002135.2、N85-J71-003145.3、N85-J71-004155.4、N85-J71-005166、电气部分177、安全注意事项188、日常维护保养189、易损件清单19附页1：气路图20附页2、外购件明细21附图：221吉林省大唐自动焊割科技有限公司承制1、概述：吉林省大唐自动焊割科技有限公司是由吉林大学焊接专家、教授及焊接同仁联合创办的科技型企业，专业从事汽车生产相关的工艺装备设计制造、工业自动化控制系统、通用和专用焊接、切割设备及机器人工作站的研发、设计与制造。公司位于长春市卡伦经济开发区，占地面积12000平方米，吉林省大唐自动焊割科技有限公司是以吉林大学为技术后盾，公司具有人才优势，技术优势、销售优势和服务优势。公司现有员工100多人，技术人员30余人，教授、高工等专家十多人。具有较强的加工实力和制作手段。公司经过近十年的磨励，在汽车制造工贸领域得到了长足的发展，形成多个固定的客户群，以先进的设计理念，过硬的制造精度及优质的售中、售后服务得到客户的认可。先后为大众-一汽平台汽车零部件有限公司，佛吉亚（长春）汽车部件系统有限公司，本特勒长瑞汽车系统（长春）有限公司，加铝英利（长春）汽车结构有限公司，吉林省通用机械有限公司，长春车轮厂，长春旭阳座椅，富奥威泰克底盘部件（长春）有限公司等设计、制造了多套设备。2吉林省大唐自动焊割科技有限公司承制2、设备参数：外形尺寸：1360X1080X2110mm设备净重：1835Kg额定总功率：2.55KW设备电源：380V±1050HZ设备运行噪音小于75分贝生产节拍：30秒/组伺服电机最大扭矩限制：0.6N.m设备运行温度：室温20摄氏度气源压力：0.5MP铆接铆钉直径范围：Φ2～Φ16mm.最大铆接压力：34KN油泵允许最大输出压力：2.5Mpa铆头最大工作行程：50mm铆头到工作台最大距离：440mm铆头到滑动工作台最大距离：213mm工作台升降距离：0mm铆头中心到机身面距离：195mm铆头伸出尺寸：62mm直线导轨最大有效行程：630mm油泵电机转向：顺时针（俯视）3防护架底架工作台触摸屏铆接机照明灯气动压头快换夹具滑动工作台料盒光电按钮伺服驱动机构夹具识别器吉林省大唐自动焊割科技有限公司承制3、功能介绍：4J71项目座椅零件旋铆机，采用三菱PLC，控制伺服电机，控制气缸，传感器识别设备零点、识别单组夹具。通过零点传感器识别滑动工作台零位，安装快换夹具，夹具识别器对夹具进行识别，程序自动切换到该套夹具程序，触摸屏提示更换对应铆头（如需更换），手动在触摸屏确认，设备进入工作状态。将座椅铆接钣金件、铆钉及其附件装在夹具上，触发光电双手按钮，设备开始按程序铆接。完成后回到上件位置，卸件完成单循环。工作台滑动工作台夹具识别器伺服驱动机构吉林省大唐自动焊割科技有限公司承制4、部件名称及功能：设备由工作台、滑动工作台、夹具识别器、伺服驱动机构、铆接机、气动压头及快换夹具（4套）组成。各部分名称及功能如下：4.1、工作台：承载各主要部件、机构。4.2、滑动工作台：由伺服驱动机构驱动，快换夹具载体，实现设备点对点铆接及上下件位置的主要部件。4.3、夹具识别器：通过3个传感器检测快换夹具（4套）上3个检测点的有无识别该套夹具，PLC自动切换对应程序，做出更换铆头提示，（手动在触摸屏确认）4.4、伺服驱动机构：驱动滑动工作台，使夹具到达功能位置。5吉林省大唐自动焊割科技有限公司承制4.5、铆接机：设备核心，铆接功能的主要行使部件其功能及主要参数说见随机说明书。6气动压头夹具：N85-J71-004铆接前点铆接后点吉林省大唐自动焊割科技有限公司...
