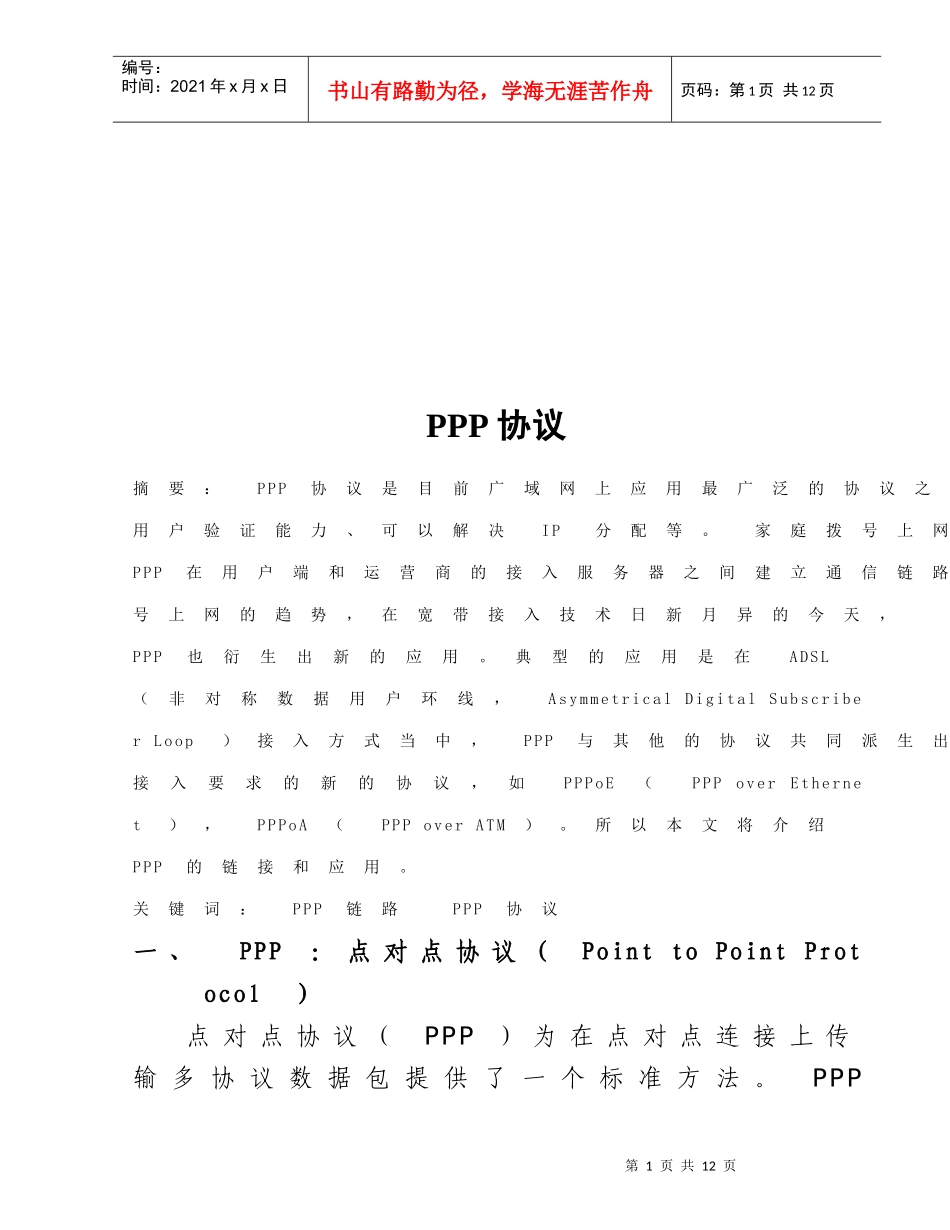

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页PPP协议摘要：PPP协议是目前广域网上应用最广泛的协议之一，它的优点在于简单、具备用户验证能力、可以解决IP分配等。家庭拨号上网就是通过PPP在用户端和运营商的接入服务器之间建立通信链路。目前，宽带接入正在成为取代拨号上网的趋势，在宽带接入技术日新月异的今天，PPP也衍生出新的应用。典型的应用是在ADSL（非对称数据用户环线，AsymmetricalDigitalSubscriberLoop）接入方式当中，PPP与其他的协议共同派生出了符合宽带接入要求的新的协议，如PPPoE（PPPoverEthernet），PPPoA（PPPoverATM）。所以本文将介绍PPP的链接和应用。关键词：PPP链路PPP协议一、PPP：点对点协议（PointtoPointProtocol）点对点协议（PPP）为在点对点连接上传输多协议数据包提供了一个标准方法。PPP第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页最初设计是为两个对等节点之间的IP流量传输提供一种封装协议。在TCP-IP协议集中它是一种用来同步调制连接的数据链路层协议（OSI模式中的第二层），替代了原来非标准的第二层协议，即SLIP。除了IP以外PPP还可以携带其它协议，包括DECnet和Novell的Internet网包交换（IPX）。PPP主要由以下几部分组成：封装：一种封装多协议数据报的方法。PPP封装提供了不同网络层协议同时在同一链路传输的多路复用技术。PPP封装精心设计，能保持对大多数常用硬件的兼容性。链路控制协议：PPP提供的LCP功能全面，适用于大多数环境。LCP用于就封装格式选项自动达成一致，处理数据包大小限制探测环路链路和其他普通的配置错误，以及终止链路。LCP提供的其他可选功能有：认证链路中对等单元的身份，决定链路功能正常或链路失败情况。网络控制协议：一种扩展链路控制协议，用于建立、配置、测试和管理数据链路连接。配置：使用链路控制协议的简单和自制机制。该机制也应用于其它控制协议，例如：网络控第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页制协议（NCP）。配置：使用链路控制协议的简单和自制机制。该机制也应用于其它控制协议，如：网络控制协议(NCP).二、HDLC帧结构以及PPP帧结构比较1.HDLC的帧结构：从网络层交下来的分组，变成为数据链路层的数据。这就是图1中的信息字段。信息字段的长度没有具体规定。数据链路层在信息字段的头尾各加上24bit的控制信息，这样就构成了一个完整的帧。HDLC规定了一个帧的开头（即首部中的第一个字节）和结尾（即尾部中的最后一个字节）各放入一个特殊的标记，作为一个帧的边界。这个标记就叫做标志d字段F。标志字段F为6个连续1加上两边各一个0共8位。地址字段A也是8个比特，它一般被写入次站的地址。帧校验序列FSC字共占16位，采用CRC-CCITT生成多项式。控制字段功8位，是最复杂的字段,HDLC的许多重要功能都要靠控制字段来实现。根据其前面两个比特的取值，可将HDLC的许多帧划分为三大类，即信息帧、监督帧和无编号帧。此主题相关图片如下：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页8162440bitsVariable…16-32bitsFlagAddressControlProtocolInformationFCS2.点对点协议PPP的帧结构：PPP帧格式和HDLC的相似，PPP帧的前3个字段和最后两个字段和HDLC的格式是一样的。PPP不是面向比特的，因而所有的PPP帧的长度都是整数个字节。与HDLC不同的是多了一个2个字节的协议字段。当协议字段为0X0021时，信息字段就是IIP数据报。若为0XC021,则信息字段是链路控制数据，而0X8021表示这是网络控制数据。三、PPP链路建立过程和认证方式1.PPP链路建立过程PPP协议中提供了一整套方案来解决链路建立、维护、拆除、上层协议协商、认证等问题PPP协议包含这样几个部分：链路控制协议LCP（LinkControlProtocol）；网络控制协议NCP（NetworkControlProtocol）；认证协议，最常用的包括口令验证协议PAP（PasswordAuthenticationProtocol）和挑战握手验证协议CHAP（Challenge-HandshakeAuthenticationPro...
