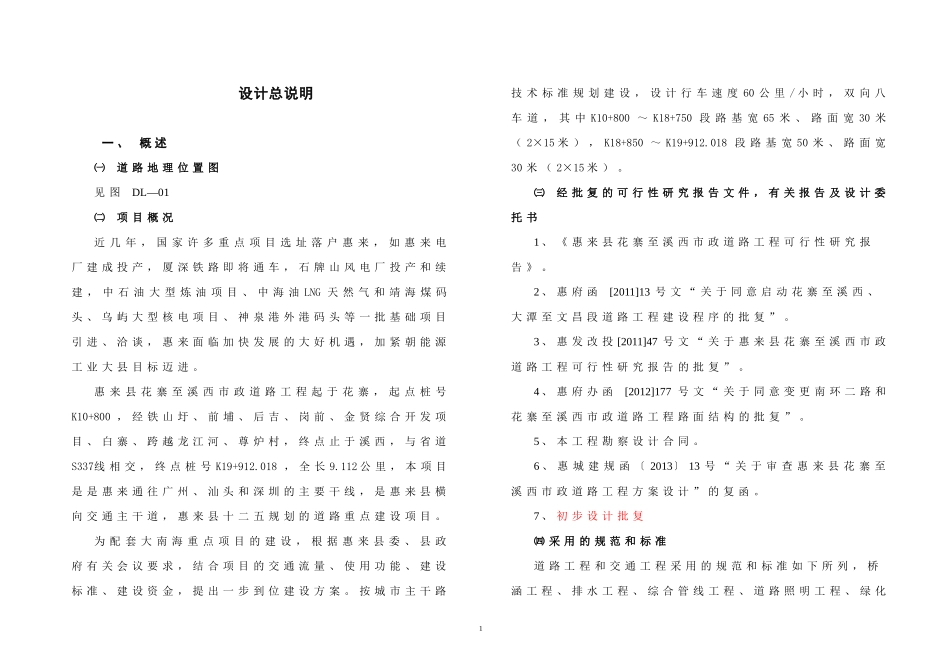

设计总说明一、概述㈠道路地理位置图见图DL—01㈡项目概况近几年，国家许多重点项目选址落户惠来，如惠来电厂建成投产，厦深铁路即将通车，石牌山风电厂投产和续建，中石油大型炼油项目、中海油LNG天然气和靖海煤码头、乌屿大型核电项目、神泉港外港码头等一批基础项目引进、洽谈，惠来面临加快发展的大好机遇，加紧朝能源工业大县目标迈进。惠来县花寨至溪西市政道路工程起于花寨，起点桩号K10+800，经铁山圩、前埔、后吉、岗前、金贤综合开发项目、白寨、跨越龙江河、尊炉村，终点止于溪西，与省道S337线相交，终点桩号K19+912.018，全长9.112公里，本项目是是惠来通往广州、汕头和深圳的主要干线，是惠来县横向交通主干道，惠来县十二五规划的道路重点建设项目。为配套大南海重点项目的建设，根据惠来县委、县政府有关会议要求，结合项目的交通流量、使用功能、建设标准、建设资金，提出一步到位建设方案。按城市主干路技术标准规划建设，设计行车速度60公里/小时，双向八车道，其中K10+800～K18+750段路基宽65米、路面宽30米（2×15米），K18+850～K19+912.018段路基宽50米、路面宽30米（2×15米）。㈢经批复的可行性研究报告文件，有关报告及设计委托书1、《惠来县花寨至溪西市政道路工程可行性研究报告》。2、惠府函[2011]13号文“关于同意启动花寨至溪西、大潭至文昌段道路工程建设程序的批复”。3、惠发改投[2011]47号文“关于惠来县花寨至溪西市政道路工程可行性研究报告的批复”。4、惠府办函[2012]177号文“关于同意变更南环二路和花寨至溪西市政道路工程路面结构的批复”。5、本工程勘察设计合同。6、惠城建规函〔2013〕13号“关于审查惠来县花寨至溪西市政道路工程方案设计”的复函。7、初步设计批复㈣采用的规范和标准道路工程和交通工程采用的规范和标准如下所列，桥涵工程、排水工程、综合管线工程、道路照明工程、绿化1工程见各工程说明书。1、《市政公用工程设计文件编制深度规定》（建设部2004）2、《工程测量规范》GB50026—20073、《市政工程勘察规范》CJJ56—944、《道路工程制图标准》GB50162—925、《城市道路交通规划设计规范》GB50220—956、《城市道路设计规范》CJJ37—20127、《城市桥梁设计规范》CJJ11—20118、《城市道路交叉口设计规程》CJJ152—2010及其他现行规范、规程和规定。9、《城镇道路工程施工与质量验收规范》CJJ1—200810、《城市道路路基工程施工及验收规范》CJJ44—9111、《城市道路和建筑物无障碍设计规范》JGJ50—200112、《城镇道路养护技术规范》CJJ36—200613、《道路交通标志和标线》GB5768-200914、《公路路基设计规范》JTGD30-200415、《公路路基施工技术规范》JTGF10-200616、《公路水泥混凝土路面设计规范》JTGD40-201117、《公路水泥混凝土路面施工技术规范》JTGF30-200318、《公路路面基层施工技术规范》JTJ034-200019、《公路排水设计规范》JTJ018-9720、《公路交通安全设施设计规范》JTGD81-200621、《公路交通安全设施设计细则》JTG/TD81-200622、《公路交通安全设施施工技术规范》JTGF71-200623、《公路桥涵设计通用规范》JTGD60-2004㈤测设经过1、测设前的准备工作本项目勘察设计经国内竞争性公开招、投标，湘潭市规划建筑设计院中标并承担本项目两阶段的勘察设计任务。我院接到中标通知书后，立即组成项目部进驻现场，全面着手开展勘察、测量及初步设计工作。项目部根据我院制定的质量体系要求，结合近年来我国高等级公路勘测设计的经验及本项目的具体情况，制定了详细的工作计划，并建立了事先指导、中间检查、成果审查三个环节的质量保证体系。勘测前项目部完成了前期资料的收集和研究分析，包括工程可行性研究报告、沿线1：10000、1：50000比例的地形图、惠来县的地图和本项目沿线城镇的总体规划布局图，沿线地质、水文、气象、地震等资料。2、测设时间本项目是惠来县的重点项目，我院对本项目高度重视。2按照本项目招标文件的规定“招标人签发中标通知书后20天内，向招标人提交方案设计、初步设计图纸”。2012年7月底我院接到中标通知书后，立即组成项目部进驻现场。由于本项目勘察设计任务时间短、任务重，我...
