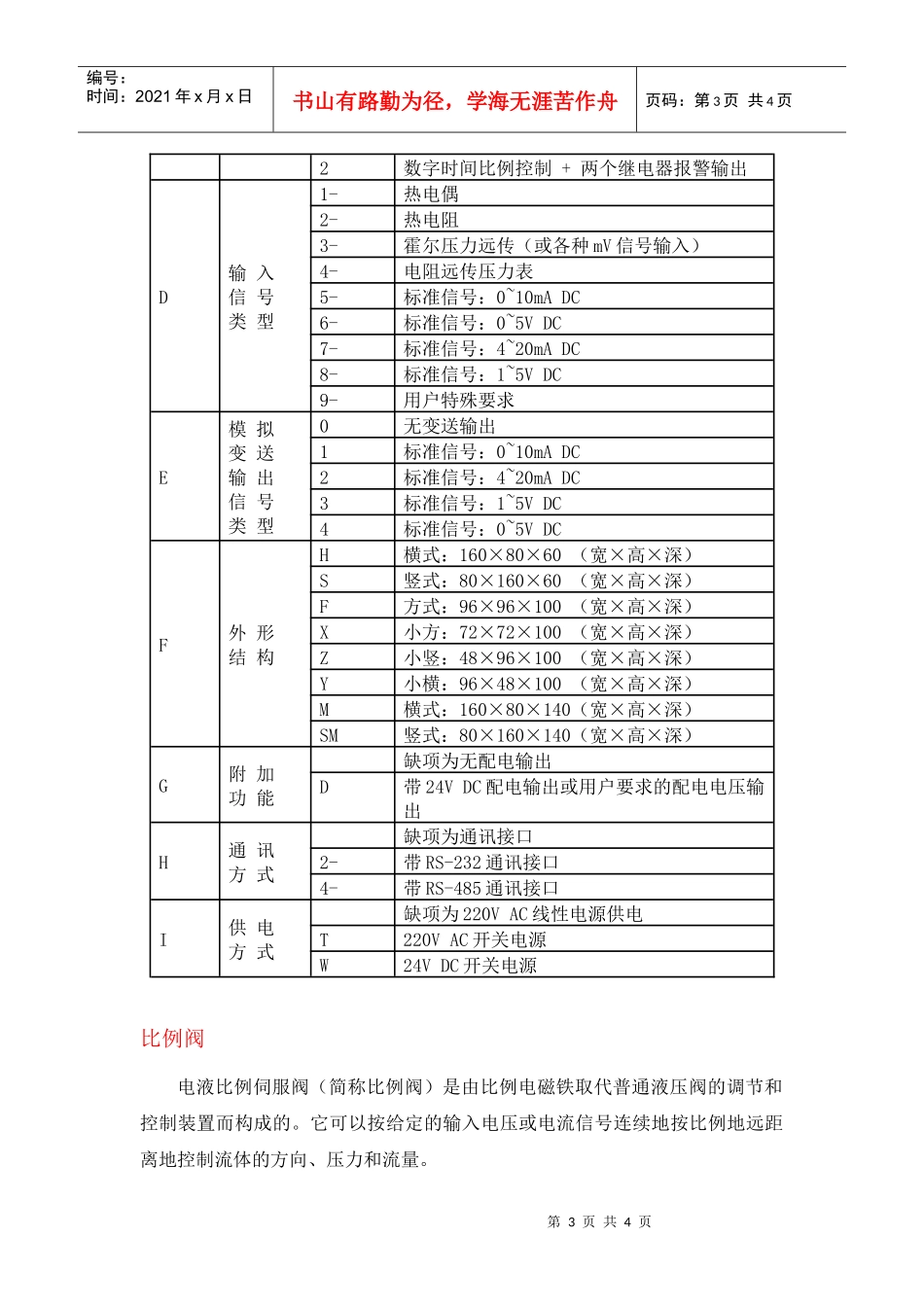

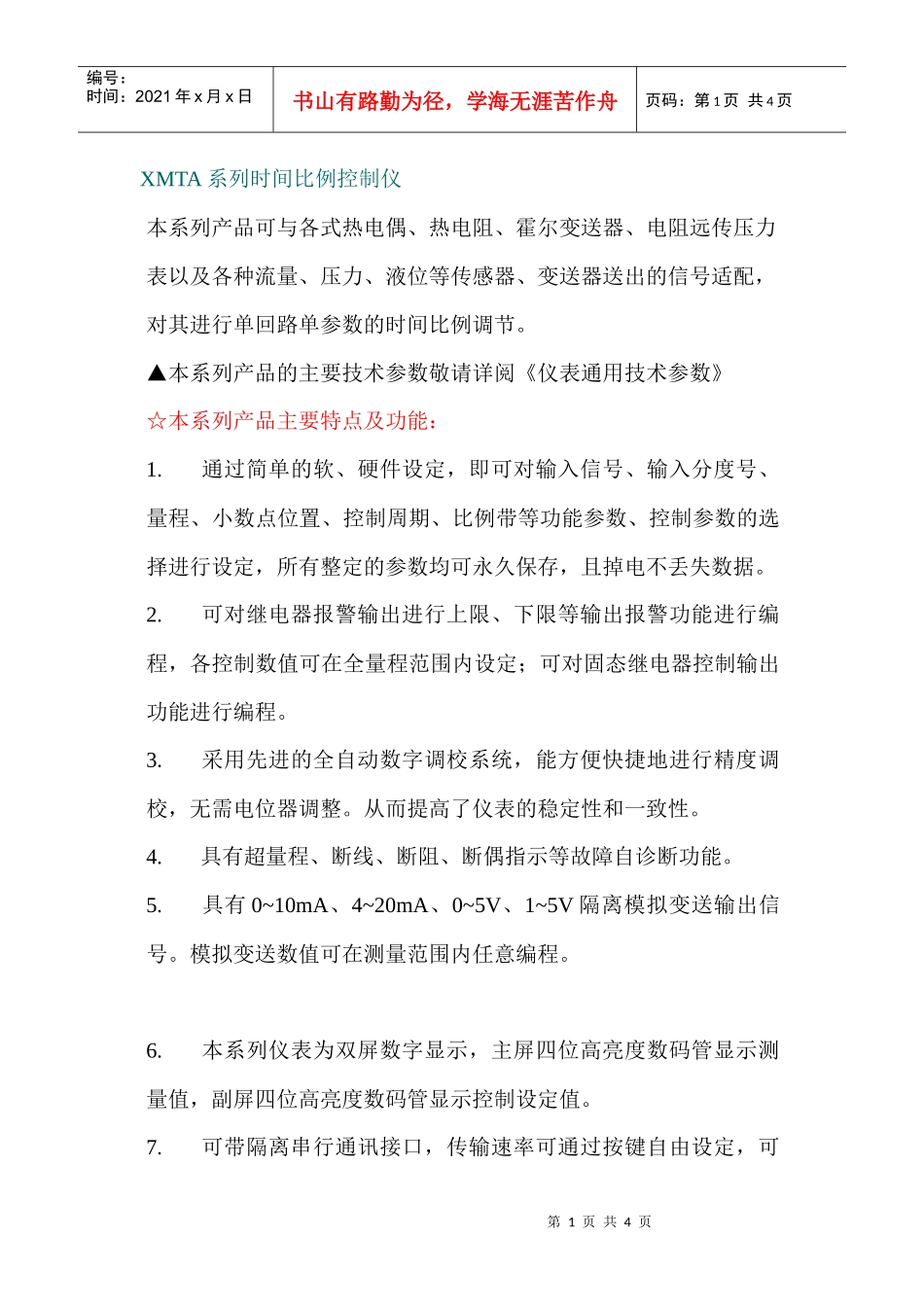

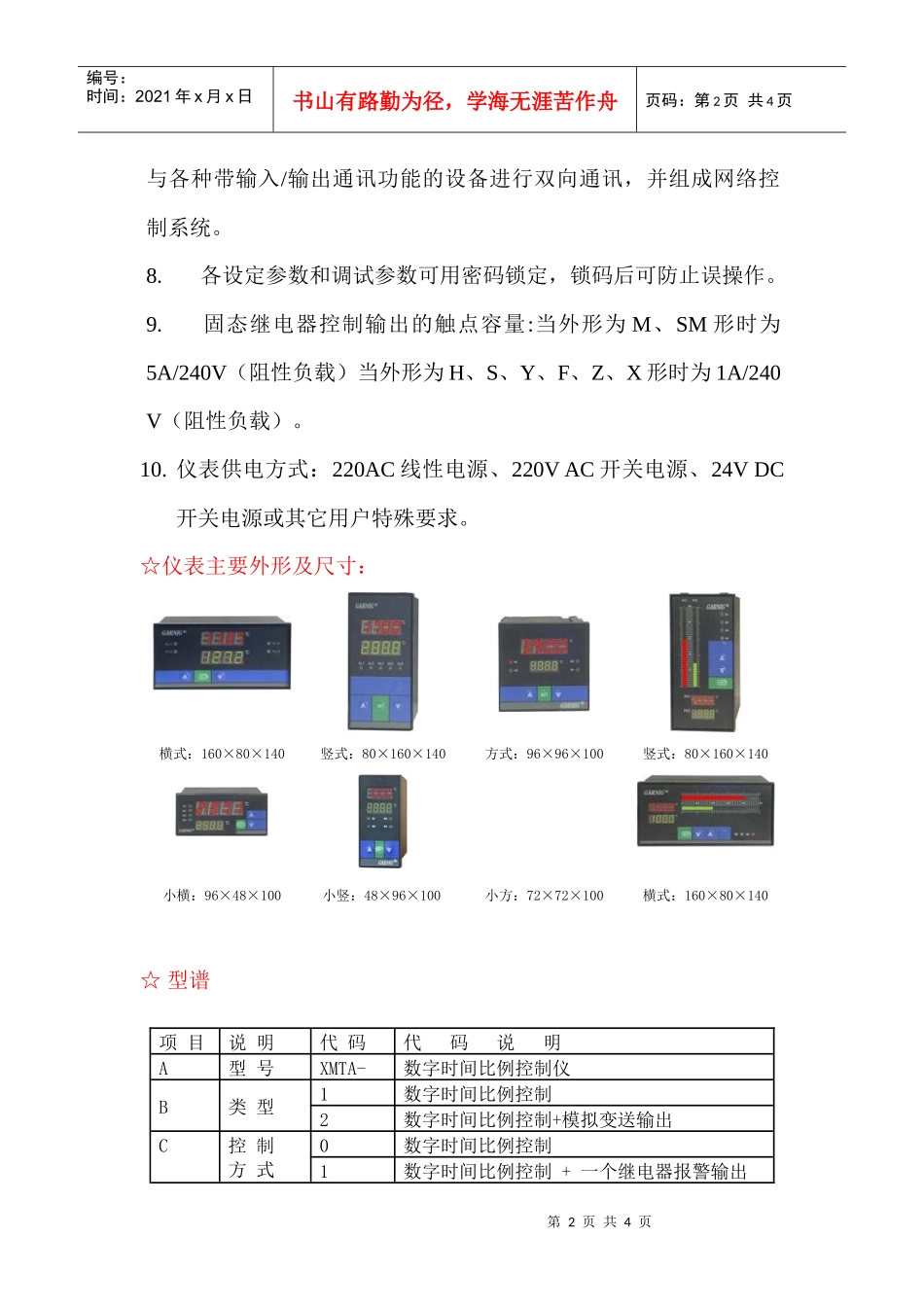

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页XMTA系列时间比例控制仪本系列产品可与各式热电偶、热电阻、霍尔变送器、电阻远传压力表以及各种流量、压力、液位等传感器、变送器送出的信号适配，对其进行单回路单参数的时间比例调节。▲本系列产品的主要技术参数敬请详阅《仪表通用技术参数》☆本系列产品主要特点及功能：1.通过简单的软、硬件设定，即可对输入信号、输入分度号、量程、小数点位置、控制周期、比例带等功能参数、控制参数的选择进行设定，所有整定的参数均可永久保存，且掉电不丢失数据。2.可对继电器报警输出进行上限、下限等输出报警功能进行编程，各控制数值可在全量程范围内设定；可对固态继电器控制输出功能进行编程。3.采用先进的全自动数字调校系统，能方便快捷地进行精度调校，无需电位器调整。从而提高了仪表的稳定性和一致性。4.具有超量程、断线、断阻、断偶指示等故障自诊断功能。5.具有0~10mA、4~20mA、0~5V、1~5V隔离模拟变送输出信号。模拟变送数值可在测量范围内任意编程。6.本系列仪表为双屏数字显示，主屏四位高亮度数码管显示测量值，副屏四位高亮度数码管显示控制设定值。7.可带隔离串行通讯接口，传输速率可通过按键自由设定，可第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。8.各设定参数和调试参数可用密码锁定，锁码后可防止误操作。9.固态继电器控制输出的触点容量:当外形为M、SM形时为5A/240V（阻性负载）当外形为H、S、Y、F、Z、X形时为1A/240V（阻性负载）。10.仪表供电方式：220AC线性电源、220VAC开关电源、24VDC开关电源或其它用户特殊要求。☆仪表主要外形及尺寸：横式：160×80×140竖式：80×160×140方式：96×96×100竖式：80×160×140小横：96×48×100小竖：48×96×100小方：72×72×100横式：160×80×140☆型谱项目说明代码代码说明A型号XMTA-数字时间比例控制仪B类型1数字时间比例控制2数字时间比例控制+模拟变送输出C控制方式0数字时间比例控制1数字时间比例控制+一个继电器报警输出第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页2数字时间比例控制+两个继电器报警输出D输入信号类型1-热电偶2-热电阻3-霍尔压力远传（或各种mV信号输入）4-电阻远传压力表5-标准信号：0~10mADC6-标准信号：0~5VDC7-标准信号：4~20mADC8-标准信号：1~5VDC9-用户特殊要求E模拟变送输出信号类型0无变送输出1标准信号：0~10mADC2标准信号：4~20mADC3标准信号：1~5VDC4标准信号：0~5VDCF外形结构H横式：160×80×60（宽×高×深）S竖式：80×160×60（宽×高×深）F方式：96×96×100（宽×高×深）X小方：72×72×100（宽×高×深）Z小竖：48×96×100（宽×高×深）Y小横：96×48×100（宽×高×深）M横式：160×80×140（宽×高×深）SM竖式：80×160×140（宽×高×深）G附加功能缺项为无配电输出D带24VDC配电输出或用户要求的配电电压输出H通讯方式缺项为通讯接口2-带RS-232通讯接口4-带RS-485通讯接口I供电方式缺项为220VAC线性电源供电T220VAC开关电源W24VDC开关电源比例阀电液比例伺服阀（简称比例阀）是由比例电磁铁取代普通液压阀的调节和控制装置而构成的。它可以按给定的输入电压或电流信号连续地按比例地远距离地控制流体的方向、压力和流量。第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页采用电液比例控制阀提高了系统的自动化程度和精度，又简化了系统。比例阀的工作虽用伺服阀可完成，但后者精度高、价格贵，对油液清洁度要求更高。比例阀主要结构与普通阀差别不大，只是比例阀均由比例电磁铁驱动（一种电—机械转换器）。比例阀分为：比例压力阀、比例流量阀和比例方向阀三种。
