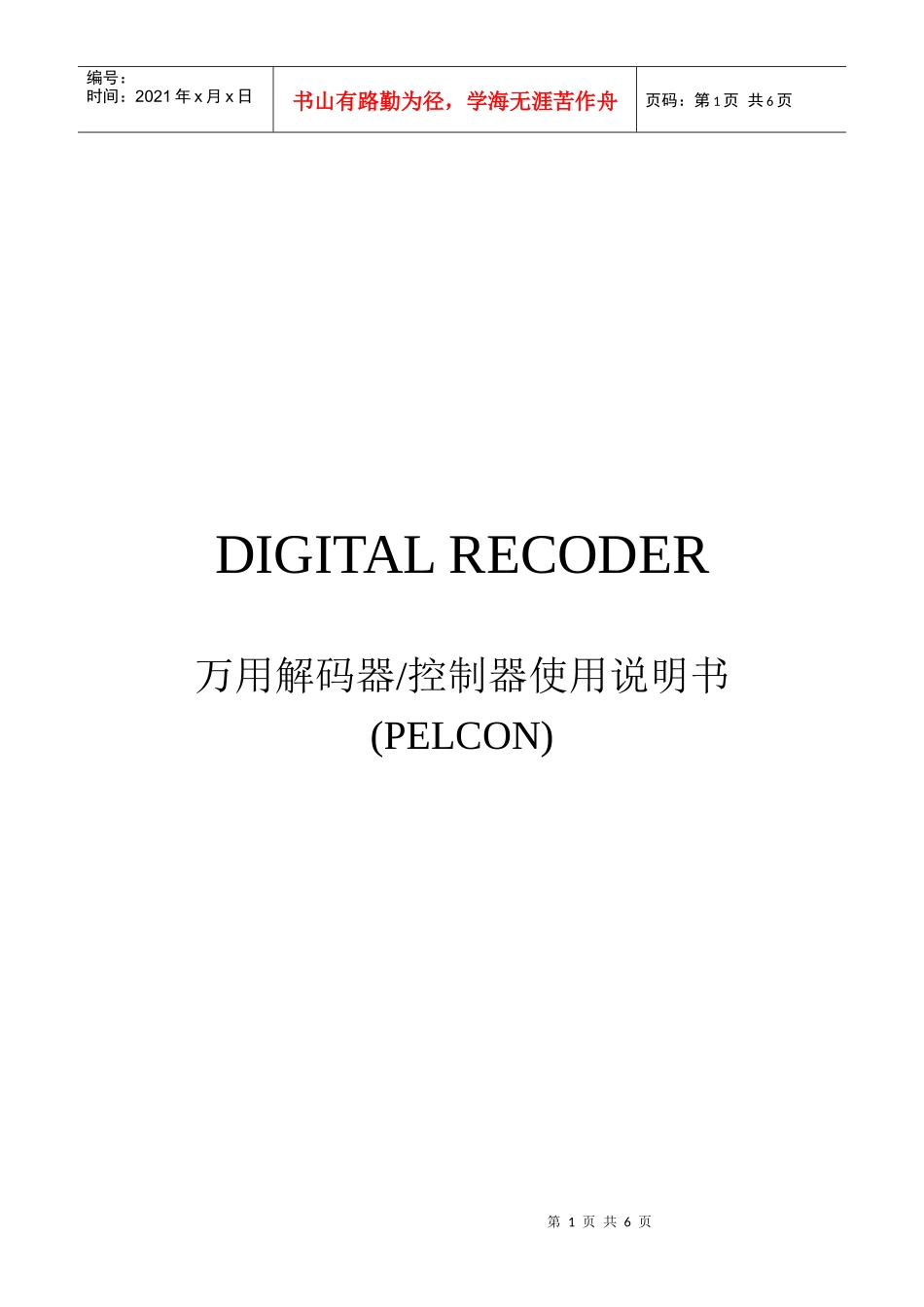

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页DIGITALRECODER万用解码器/控制器使用说明书(PELCON)第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.设备简介PELCON万用解码器是与硬盘录象机及其他主机配套使用的一种前端控制设备,可控制室内外云台,电动变焦镜头,摄象机电源,灯光及雨刷等辅助设备.控制方式为RS-485,兼容所有控制协议;具有学习功能,自动识别协议.设备具有超强的抗死机性能.镜头电机保护功能,镜头驱动电压可调,云台驱动电压24V/220V用户可调.2.设备功能:序号名称说明1CODE/POWER通讯/电源指示灯2RS-485通讯RS-485端口3CAMERAID8位地址开关4FUNCT协议选择5UP/DOWN/LEFT/RIGHT云台上/下/左/右6AUTO云台自动7P/T-COM云台公共断8P/TVOLTAGE云台电压调整第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页9ZOOM/FOUSE/IRIS镜头变备/聚焦/光圈10LENSCOM镜头公共端11DC12V/GND直流12v输出，MAX600mA12LINGHIN/OUT灯光控制13WIPERIN/OUT雨刷控制14AUXIN/OUT辅助控制15ALARMIN/GND报警探头输入16AC24V交流24V输出，MAX800mA17POWERON/OFF电源开关18AC220V交流220V输入193．协议选择：序号FUNCT1234位协议波特率适用机型011000PELCO-D2400PELCO系列020100PELCO-P4800PELCO系列031100SAMSUNG9600三星系列040010PHILIPS2400飞利浦系列051010RM1109600诚丰系列060110CCR-20G4800LG系列第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页071110HY9600EMICAR系列080001KALATEL9600KALATAL系列091001KODICOM9600KODICOM系列100101VICON9600唯康系列111101ORX-102400Wooju系列120011PANASONIC9600松下系列131011PIH7179600LILIN系列140111EASTERN19200IDRS系列150000AUTO9600全系列自动识别注：1.1234位表示：从左到右为1，2，3，4位。2.表中波特率尽为参考，根据实际情况选定。4．波特率设定：ID端口的7，8位为波特率设定：序号7位8位波特率00009600010124000210120003114800第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页5．地址码设定：ID端口的1-6位为地址码设定：序号123456对应地址序号123456对应地址10000011000013301000020100013411000031100013500100040010013610100051010013701100060110013811100071110013900010080001014010010091001014101010010010101421101001111010143001100120011014410110013101101450111001401110146111100151111014700001016000011481000101710001149010010180100115011001019110011510010102000101152101010211010115301101022011011541110102311101155000110240001115610011025100111570101102601011158110110271101115900111028001111601011102910111161第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页0111103001111162111110311111116300000132--------64
