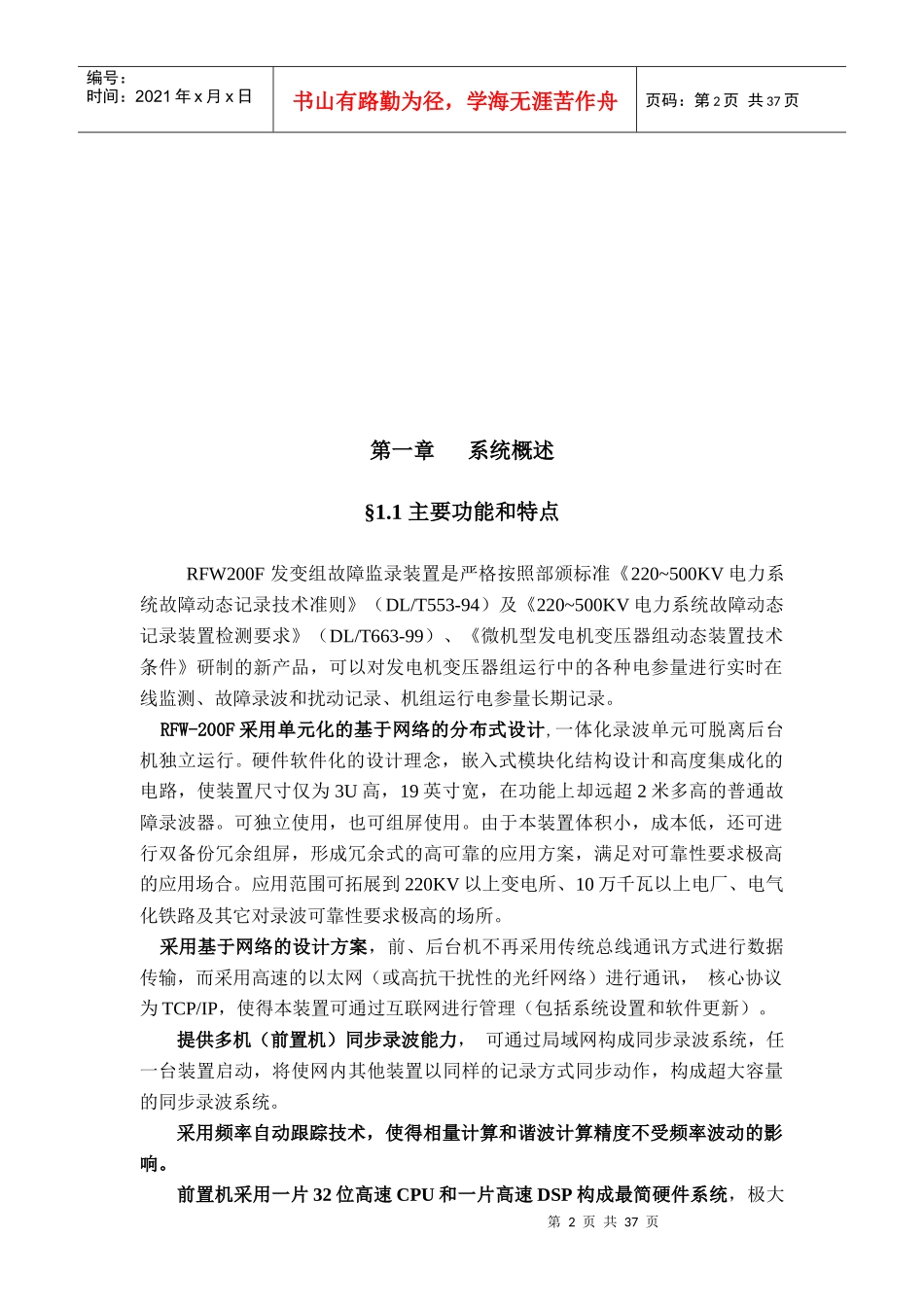

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页RFW200F型发变组故障监录装置说明书目录第一章系统概述§1.1主要功能和特点§1.2主要技术参数§1.3故障数据记录方式第二章硬件说明§2.1系统硬件组成§2.2系统硬件说明第三章软件说明§3.1后台操作说明§3.2web操作说明第四章安装与调试第五章装置型号及命名第六章组屏原则和订货须知第七章端子布置图第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页第一章系统概述§1.1主要功能和特点RFW200F发变组故障监录装置是严格按照部颁标准《220~500KV电力系统故障动态记录技术准则》（DL/T553-94）及《220~500KV电力系统故障动态记录装置检测要求》（DL/T663-99）、《微机型发电机变压器组动态装置技术条件》研制的新产品，可以对发电机变压器组运行中的各种电参量进行实时在线监测、故障录波和扰动记录、机组运行电参量长期记录。RFW-200F采用单元化的基于网络的分布式设计,一体化录波单元可脱离后台机独立运行。硬件软件化的设计理念，嵌入式模块化结构设计和高度集成化的电路，使装置尺寸仅为3U高，19英寸宽，在功能上却远超2米多高的普通故障录波器。可独立使用，也可组屏使用。由于本装置体积小，成本低，还可进行双备份冗余组屏，形成冗余式的高可靠的应用方案，满足对可靠性要求极高的应用场合。应用范围可拓展到220KV以上变电所、10万千瓦以上电厂、电气化铁路及其它对录波可靠性要求极高的场所。采用基于网络的设计方案，前、后台机不再采用传统总线通讯方式进行数据传输，而采用高速的以太网（或高抗干扰性的光纤网络）进行通讯，核心协议为TCP/IP，使得本装置可通过互联网进行管理（包括系统设置和软件更新）。提供多机（前置机）同步录波能力，可通过局域网构成同步录波系统，任一台装置启动，将使网内其他装置以同样的记录方式同步动作，构成超大容量的同步录波系统。采用频率自动跟踪技术，使得相量计算和谐波计算精度不受频率波动的影响。前置机采用一片32位高速CPU和一片高速DSP构成最简硬件系统，极大第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页地提高了装置的稳定性。系统实时在线监测功能，与故障录波功能独立运作，互不影响，输出各通道相量和开关量实时数据，最高数据输出速率200点/秒，可与GPS时标同步。独特的扰动慢扫描记录方式，故障前时间可扩展到10分钟，以连续UIF数据流的方式记录扰动前后的数据，适用于发展缓慢的系统扰动或特殊故障的记录和分析。长期连续数据记录方式，相量和开关量记录时间为15天，记录密度200点/秒，2-19次谐波记录时间为6天，记录密度为1点/秒，并采用频率自动跟踪技术，使得相量计算和谐波计算精度不受频率波动的影响。大容量的数据缓冲技术，使得故障录波的故障前时间（A段）可达10秒，高速数据转存技术，使得装置可以每秒10K的采集速率连续记录数据，不间断记录时间达1小时以上。可配套安装有录波信息管理系统的后台管理机和调度端中心站，采用高度稳定的WINDOWS2000作为后台软件操作平台，提供实用的录波信息管理功能，对多台录波仪的信息进行标准化管理，为继电保护、调度、生产管理提供现代化信息服务。基于WEB的浏览程序。使用户只需在浏览器上轻点鼠标即可准确及时地查询装置的故障、巡检信息。一机多用，最优性价比，RFW200电力系统实时监测仪采用多功能的设计方案，可同时实现以下功能：故障录波系统实时在线监视两地功角监测系统运行长期记录电能质量长期监测记录录波信息管理功能§1.2主要技术参数1．模拟量第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页1）32通道/前置机2）可输入工频、直流信号、高频信号3)额定电压(有效值):57.7V或100V4)交流额定电流(有效值):1A或5A;最大过载40倍,持续时间1S5)高频信号：输入范围:-10V～10V输入频率:0～5KHZ6)线性工作范围：电压回路：0.5V～180V电流回路：0.1IN～36IN(IN额定电流)7)直流输入信号：直流电流：4～20mA直流...
