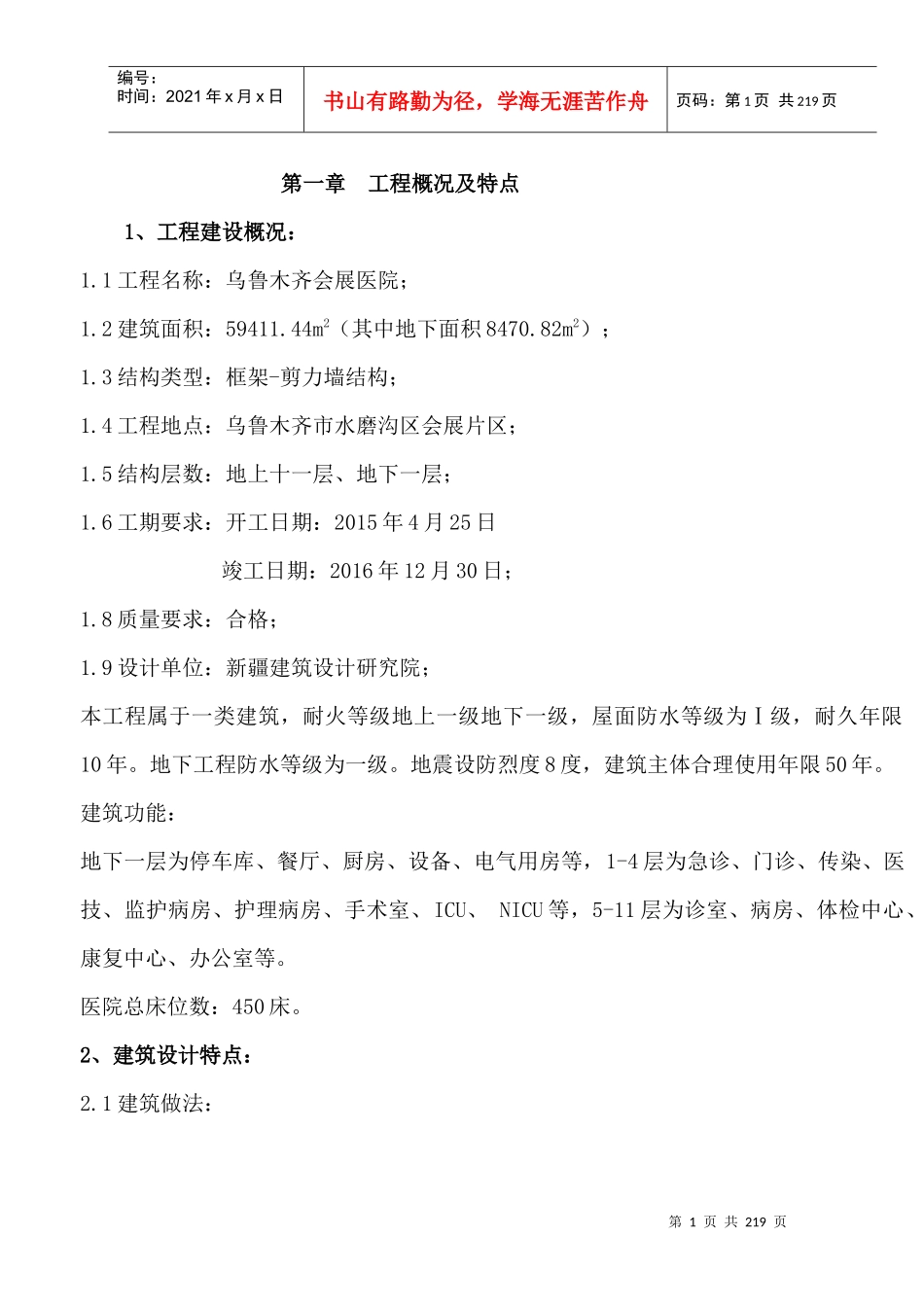

第1页共219页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共219页第一章工程概况及特点1、工程建设概况：1.1工程名称：乌鲁木齐会展医院；1.2建筑面积：59411.44m2（其中地下面积8470.82m2）；1.3结构类型：框架-剪力墙结构；1.4工程地点：乌鲁木齐市水磨沟区会展片区；1.5结构层数：地上十一层、地下一层；1.6工期要求：开工日期：2015年4月25日竣工日期：2016年12月30日；1.8质量要求：合格；1.9设计单位：新疆建筑设计研究院；本工程属于一类建筑，耐火等级地上一级地下一级，屋面防水等级为Ⅰ级，耐久年限10年。地下工程防水等级为一级。地震设防烈度8度，建筑主体合理使用年限50年。建筑功能：地下一层为停车库、餐厅、厨房、设备、电气用房等，1-4层为急诊、门诊、传染、医技、监护病房、护理病房、手术室、ICU、NICU等，5-11层为诊室、病房、体检中心、康复中心、办公室等。医院总床位数：450床。2、建筑设计特点：2.1建筑做法：第2页共219页第1页共219页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共219页2.1.1屋面做法：非上人屋面⑴保护层：40厚C20细石混凝土；⑵隔离层：土工布一道；⑶防水层：3厚SBS改性沥青防水卷材两道；⑷找坡层：现浇陶粒混凝土坡向排水口找2%坡，最薄处为30厚；⑸保温层：150厚XPS双层错缝铺设；⑹隔气层：1.5厚聚氨酯防水涂膜；⑺结构层：现浇混凝土屋面板。上人屋面：⑴保护层：10-12厚防滑地砖用3厚1:1水泥砂浆粘贴；⑵找平层：20厚1:3水泥砂浆；⑶隔离层：土工布一道；⑷防水层：3厚SBS改性沥青防水卷材两道；⑸找平层：40厚C20细石混凝土；⑹找坡层：现浇陶粒混凝土坡向排水口找2%坡，最薄处为30厚；⑺保温层：150厚XPS双层错缝铺设；⑻隔气层：1.5厚聚氨酯防水涂膜；⑼结构层：现浇混凝土屋面板。2.1.2建筑室内做法：层房间名称地楼面墙面顶棚第3页共219页第2页共219页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共219页别地下一层楼梯间地砖乳胶漆乳胶漆合用前室、防烟前室地砖面砖乳胶漆走道、咖啡厅地砖面砖石膏板吊顶地下车库混凝土涂料涂料住院部大厅、值班室、管理室、接待室详二次装修设备用房、电气用房、通风机房、排烟机房水泥砂浆涂料涂料柴油发电机房耐油砼涂料涂料清真厨房、汉餐厨房地砖面砖铝合金吊顶清真餐厅、汉餐餐厅、打饭处地砖面砖吸音矿棉板卫生间、淋浴间、开水间、更衣间、污物间、盥洗室地砖面砖铝合金吊顶空调机房水泥砂浆乳胶漆乳胶漆机动车坡道砼涂料涂料一楼梯间地砖乳胶漆乳胶漆合用前室、防烟前室地砖面砖乳胶漆第4页共219页第3页共219页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共219页层至六层电梯厅、走道、医疗街、公共门厅、出院手续、门厅、门斗、书刊室详二次装修卫生间、淋浴间、开水间、更衣间、污物间、盥洗室地砖面砖铝合金吊顶空调机房地砖乳胶漆乳胶漆弱电机房聚氯乙烯乳胶漆乳胶漆七层至九层楼梯间地砖乳胶漆乳胶漆合用前室、防烟前室地砖面砖乳胶漆护理单元所有功能用房水泥砂浆乳胶漆吸音矿棉板UPS、信息处理中心聚氯乙烯乳胶漆吸音矿棉板办公室、会议室、开敞办公室、休息厅地砖乳胶漆吸音矿棉板卫生间、淋浴间、开水间、更衣间、污物间、盥洗室地砖面砖铝合金吊顶空调机房地砖乳胶漆乳胶漆弱电机房聚氯乙烯乳胶漆乳胶漆楼梯间地砖乳胶漆乳胶漆第5页共219页第4页共219页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共219页十层至十一层合用前室、防烟前室地砖面砖乳胶漆护士站、处置室、治疗室、护士办公室、医生办公室、中医按摩、针灸、穴位、中医治疗室水泥砂浆乳胶漆吸音矿棉板卫生间、淋浴间、开水间、更衣间、污物间、盥洗室地砖面砖铝合金吊顶空调机房地砖乳胶漆乳胶漆弱电机房聚氯乙烯乳胶漆乳胶漆屋面层楼梯间地砖乳胶漆乳胶漆合用前室、防烟前室地砖面砖乳胶漆电梯机房、消防电梯房水泥砂浆乳胶漆涂料水箱间水泥砂浆乳胶漆涂料2.1.3外墙面：外墙面为：石材幕墙—采用30厚毛面花岗岩；干挂复合保温装饰一体板（保温为成品岩棉板，饰面板为铝单板）。...
