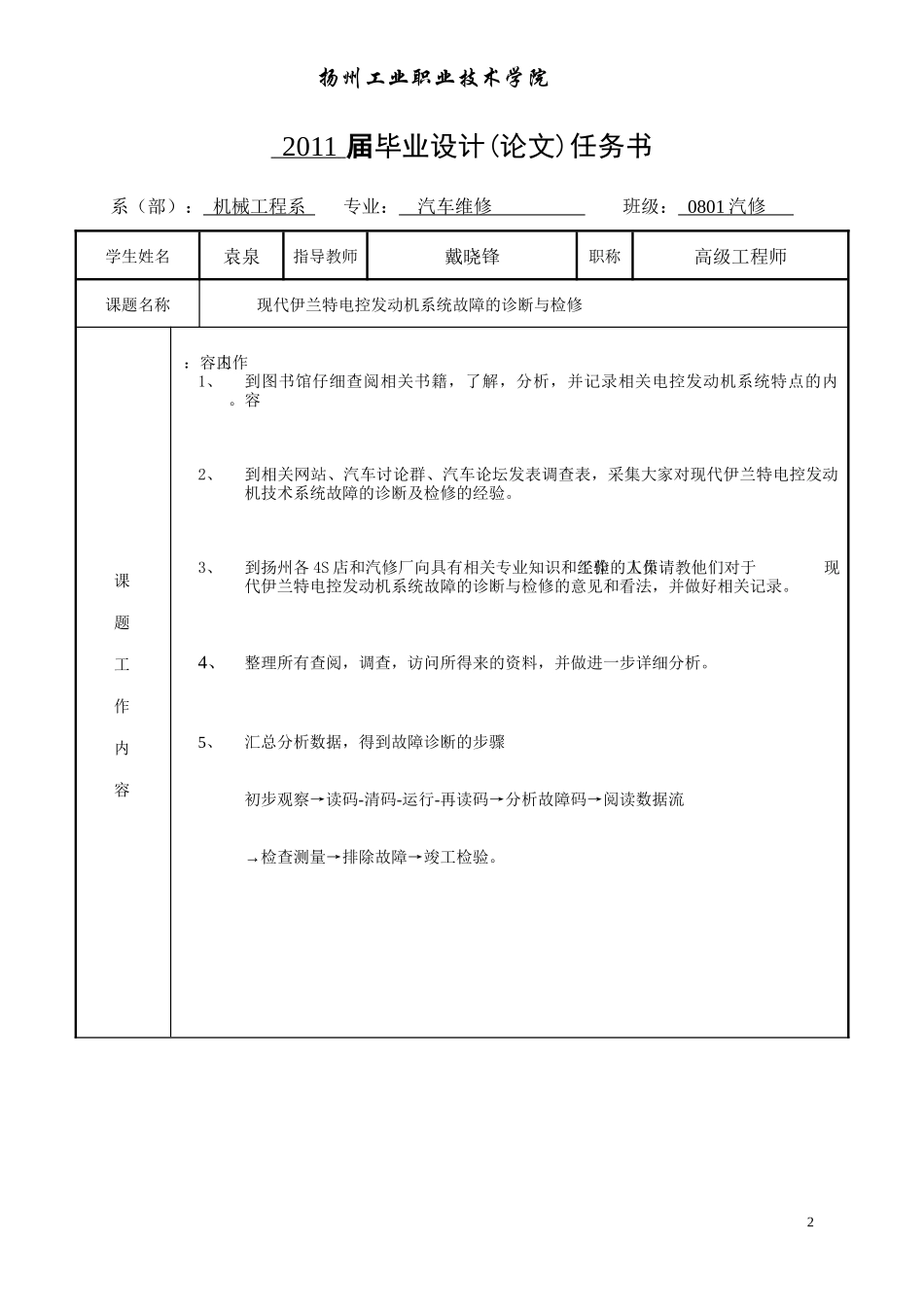

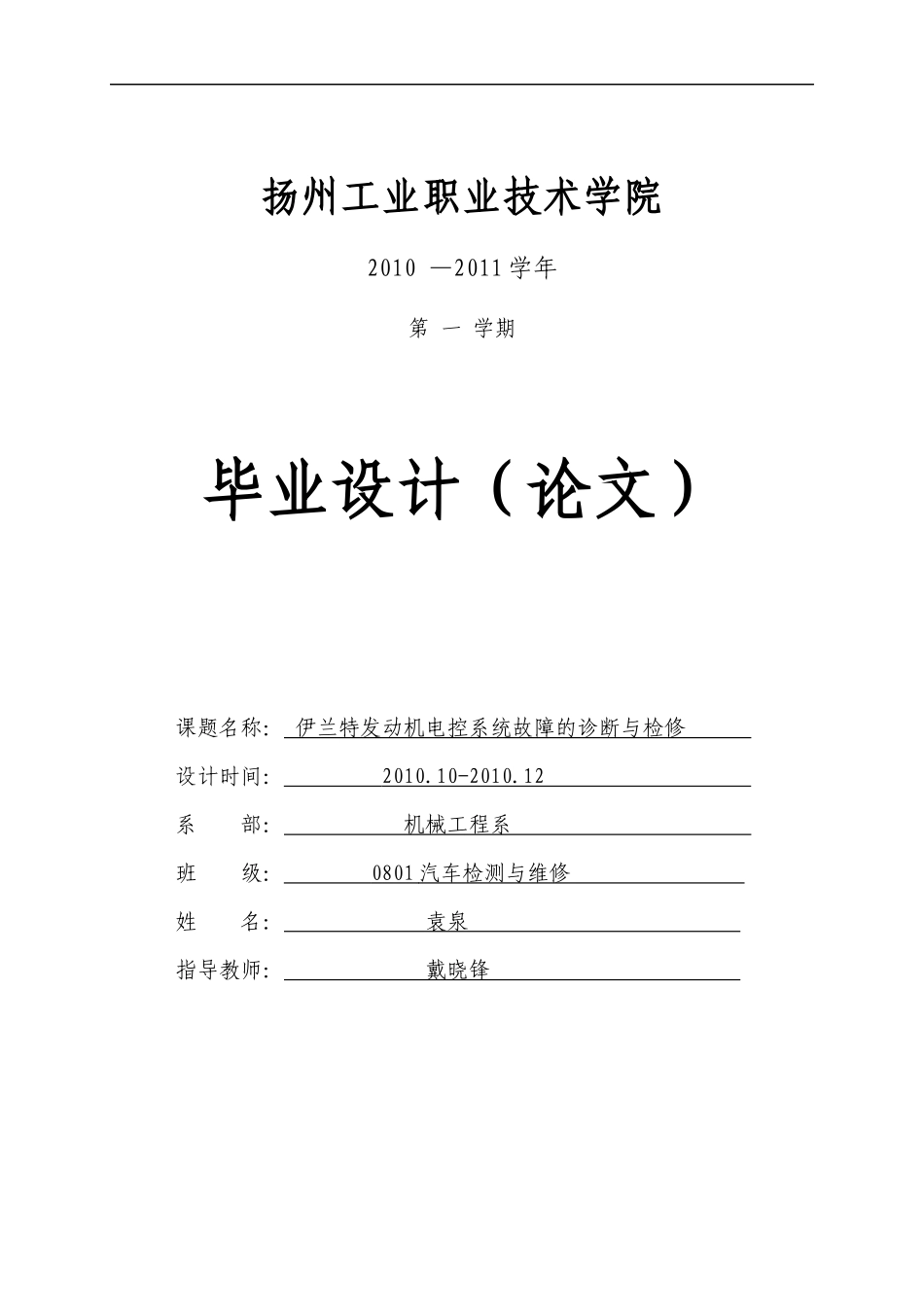

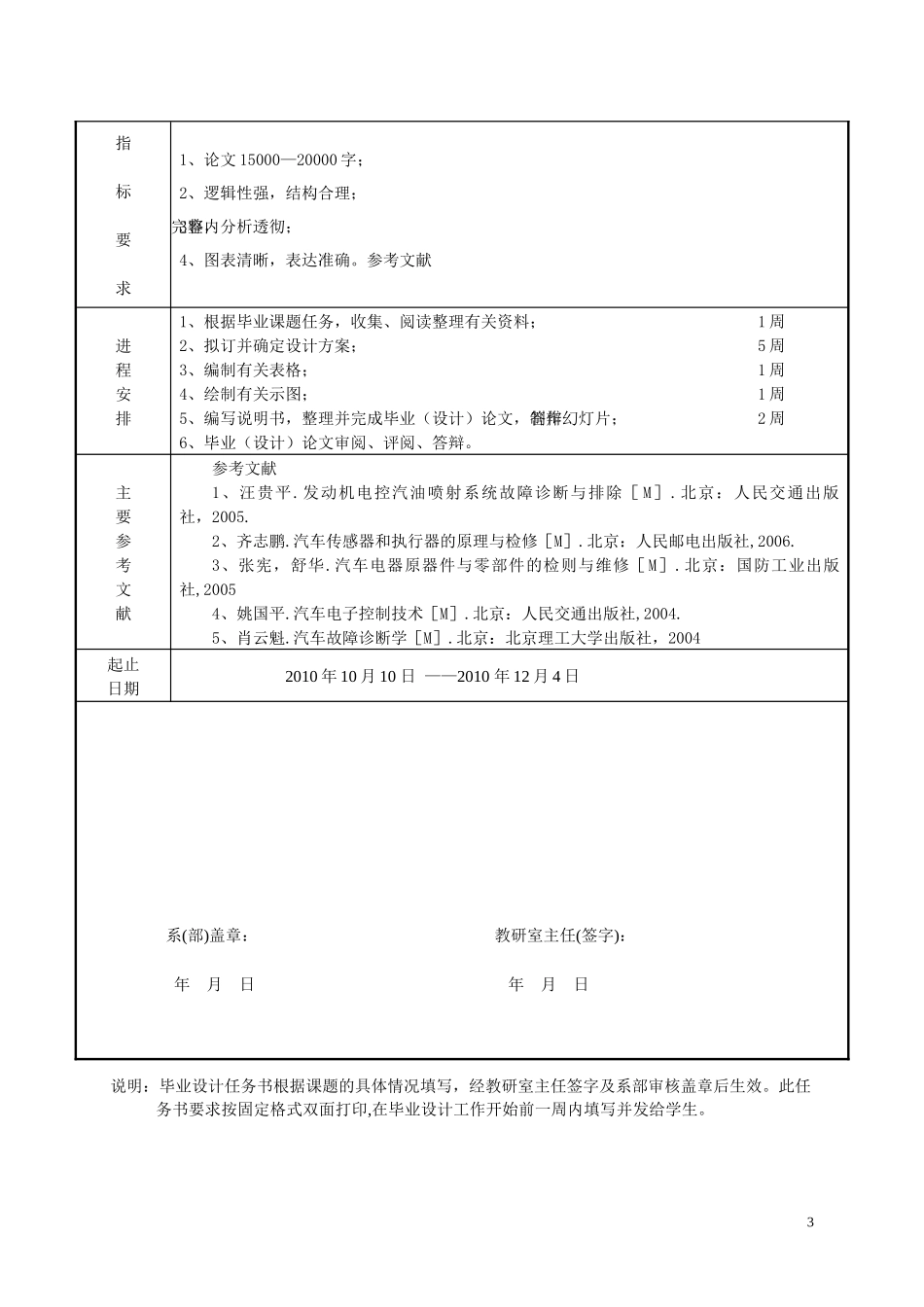

扬州工业职业技术学院2010—2011学年第一学期毕业设计（论文）课题名称：伊兰特发动机电控系统故障的诊断与检修设计时间：2010.10-2010.12系部：机械工程系班级：0801汽车检测与维修姓名：袁泉指导教师：戴晓锋2011届毕业设计(论文)任务书系（部）：机械工程系专业：汽车维修班级：0801汽修学生姓名袁泉指导教师戴晓锋职称高级工程师课题名称现代伊兰特电控发动机系统故障的诊断与检修课题工作内容工作内容：1、到图书馆仔细查阅相关书籍，了解，分析，并记录相关电控发动机系统特点的内容。2、到相关网站、汽车讨论群、汽车论坛发表调查表，采集大家对现代伊兰特电控发动机技术系统故障的诊断及检修的经验。3、到扬州各4S店和汽修厂向具有相关专业知识和工作经验的工作人员请教他们对于现代伊兰特电控发动机系统故障的诊断与检修的意见和看法，并做好相关记录。4、整理所有查阅，调查，访问所得来的资料，并做进一步详细分析。5、汇总分析数据，得到故障诊断的步骤初步观察→读码-清码-运行-再读码→分析故障码→阅读数据流→检查测量→排除故障→竣工检验。扬州工业职业技术学院2指标要求1、论文15000—20000字；2、逻辑性强，结构合理；3、内容完整，分析透彻；4、图表清晰，表达准确。参考文献进程安排1、根据毕业课题任务，收集、阅读整理有关资料；1周2、拟订并确定设计方案；5周3、编制有关表格；1周4、绘制有关示图；1周5、编写说明书，整理并完成毕业（设计）论文，制作答辩幻灯片；2周6、毕业（设计）论文审阅、评阅、答辩。主要参考文献参考文献1、汪贵平.发动机电控汽油喷射系统故障诊断与排除［M］.北京：人民交通出版社，2005.2、齐志鹏.汽车传感器和执行器的原理与检修［M］.北京：人民邮电出版社,2006.3、张宪，舒华.汽车电器原器件与零部件的检则与维修［M］.北京：国防工业出版社,20054、姚国平.汽车电子控制技术［M］.北京：人民交通出版社,2004.5、肖云魁.汽车故障诊断学［M］.北京：北京理工大学出版社，2004起止日期2010年10月10日——2010年12月4日系(部)盖章：教研室主任(签字)：年月日年月日说明：毕业设计任务书根据课题的具体情况填写，经教研室主任签字及系部审核盖章后生效。此任务书要求按固定格式双面打印,在毕业设计工作开始前一周内填写并发给学生。3伊兰特电控发动机系统故障的诊断与检修摘要对汽车电控发动机故障原因的分析和寻找需要较高的技术水平，尤其是油、气路故障，因为油、气路故障是电喷发动机故障自诊系统所难以诊断的，同时，在电控发动机故障中也是故障率相对较高的。将针对电喷发动机各种油路、气路故障展开讨论，提出相关故障排除及相应维修建议。关键词：伊兰特电控故障排除AbstractAutomotiveelectroniccontrolenginefailureanalysisofthecausesandfindahigherleveloftechnologyneeds,especiallyoil,gaspathfault,becausetheoil,gaspathfaultistheEFIenginefaultdiagnosissystemaredifficulttodiagnoseatthesametime,theelectroniccontrolEnginefailureisalsorelativelyhighfailurerate.EFIenginewilladdressallkindsofoil,gasfailuretodiscuss,makerelevantrecommendationstroubleshootingandrepairaccordingly.Keyword：ElantraElectric-controlTroubleshooting4目录1伊兰特电控发动机系统的简介……………………………………………61.1电控发动机系统的组成……………………………………………………61.2电控发动机系统的工作过程………………………………………………61.3汽车ECU的组成…………………………………………………………61.4发动机微电脑的工作原理………………………………………………61.5电控发动机系统故障常用的检修工具……………………………………72伊兰特电控发动机空气供给系统的检修…………………………………72.1空气流量计的检修…………………………………………………………72.2节气门位置传感器的检修…………………………………………………82.3进气压力传感器的检修……………………………………………………92.4怠速控制装置的检修………………………………………………………102.5进气控...
