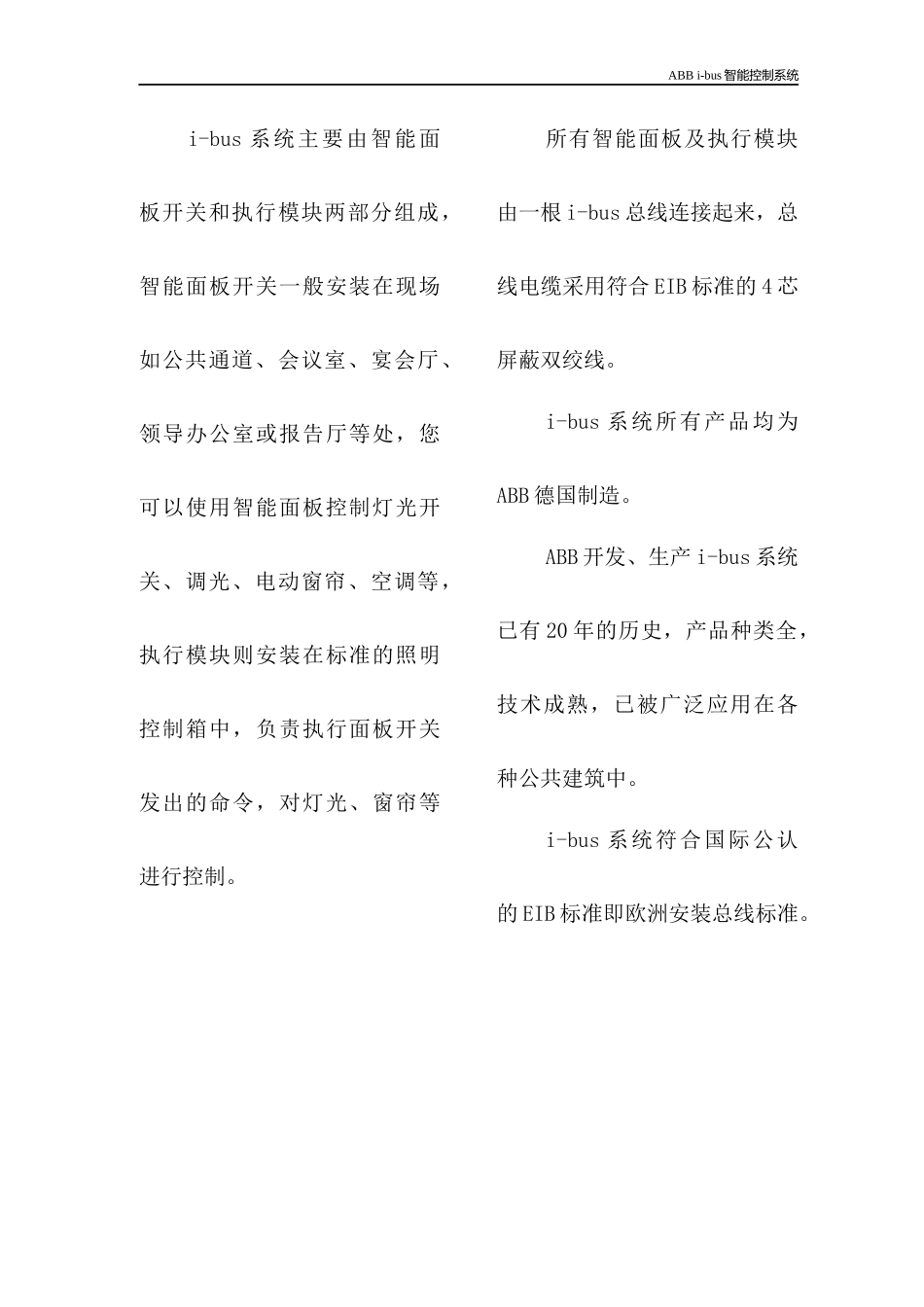

解决方案ABBi-bus®EIB智能安装控制系统ABBi-bus智能控制系统目录一、i-bus智能控制系统介绍二、会展中心i-bus方案三、广场i-bus方案四、步行街i-bus方案五、体育馆i-bus方案六、商场i-bus方案七、地下车库i-bus方案八、机场i-bus方案九、办公楼i-bus方案十、酒店i-bus方案十一、医院i-bus方案i-bus智能控制系统ABBi-busEIB智能控制系统广泛用于电气设备的控制，其主要功能为灯光控制、电动窗帘控制、安全防范、AV设备、空调、地加热及风机盘管控制。ABBi-bus智能控制系统i-bus系统主要由智能面板开关和执行模块两部分组成，智能面板开关一般安装在现场如公共通道、会议室、宴会厅、领导办公室或报告厅等处，您可以使用智能面板控制灯光开关、调光、电动窗帘、空调等，执行模块则安装在标准的照明控制箱中，负责执行面板开关发出的命令，对灯光、窗帘等进行控制。所有智能面板及执行模块由一根i-bus总线连接起来，总线电缆采用符合EIB标准的4芯屏蔽双绞线。i-bus系统所有产品均为ABB德国制造。ABB开发、生产i-bus系统已有20年的历史，产品种类全，技术成熟，已被广泛应用在各种公共建筑中。i-bus系统符合国际公认的EIB标准即欧洲安装总线标准。ABBi-bus智能控制系统i-bus系统原理说明：会展中心i-bus方案控制区域：展览区、公共通道、演讲厅、会议厅、报告厅、宴会厅、地下车库、外立面及园林照明。实现功能:1、光线感应控制灯光开关。2、移动感应控制灯光开关。3、定时控制灯光开关。4路输出驱动器4联按钮面板i-bus总线电缆安装在照明箱中86安装在现场的盒中电源线灯电信号电信号电信号i-bus原理说明(42x2x0.8)芯屏蔽双绞线ABBi-bus智能控制系统4、中控电脑集中监视和控制灯光开关。5、与消防系统联动。6、智能面板现场控制灯光、窗帘、风机/盘管。7、会议室场景控制，AV设备控制。8、可对灯光进行单独开关、分组开关、总开总关控制。展区可对灯光及遮阳窗进行控制，可通过中控电脑的图形界面进行集中监视和控制，同时在展区现场安装有红外接口，可通过手持红外遥控器在现场对展区的灯光及窗帘进行控制。公共通道的照明在展会期间采用中控电脑集中控制，无展会期间采用移动感应控制。会议室安装带场景控制、带遥控功能的Triton智能面板开关，可对灯光进行开关、调光控制，可控制电动窗帘、投影幕布开合或升降，可进行各种场景控制，如会议场景、演讲场景、休息场景、放映场景等。面积较大、要求较高的演讲厅、报告厅除具有会议室的功能外，还可增加AV控制器进行AV控制，另外可选用带温度控制功能的Triton智能面板对风机/盘管进行自动控制，同时可增加触摸屏电脑利用图形界面对会议室进行灯光、窗帘、AV设备、温度的控制，可实行灯光场景与AV场景的统一控制。外立面泛光照明、园林照明，采用光线感应控制，当天色渐暗至一定照度时，自动打开部分或全部灯光，至夜间如11点ABBi-bus智能控制系统时定时器将大部分泛光照明及园林照明关闭，当光线变亮时，光感自动将剩下的灯光关闭。中控机房安装Winswitch中控软件，通过图形化界面可对整个会展中心任意区域的灯光、窗帘、温度进行监视和控制。另外，可通过OPCServer软件网关或OPC硬件网关与其他系统如BA等进行连接。配置：1、开关控制模块AT/S6.6.1,AT/S8.10.1或AT/S8.16.5。对于超过16A的大容量灯光回路可通过控制接触器的方式进行开关控制。2、光感模块HS/S3.1。3、移动感应器6132。4、主动探测器6131（会议室中）。5、白炽灯调光模块6197或日光灯调光模块LR/S2.2.1（会议室、报告厅、演讲厅及宴会厅）6、AV控制器AVCON。(报告厅、演讲厅)7、定时器SW/S2.5或SW/S4.5。8、中控软件Winswitch。9、RS232接口6133或EA/S232。10、智能面板如Triton系列面板，Solo系列面板等11、红外线接口6135。ABBi-bus智能控制系统12、干接点输入模块ET/S6.24.5(与消防系统联动)。13、系统电源SV/S30.320.5或SV/S30.640.5。14、EIB网关如OPCServer软件或OPC硬件网关CCEIBSPS。15、总线藕合器6120及线路藕合器LK/S3.1若干。16、总线电缆若干。广场i-bus方案控制区域：露天广场。实现功能:1、光线感应控制灯光开关。2、定时控制灯光开关。3、中控电...
