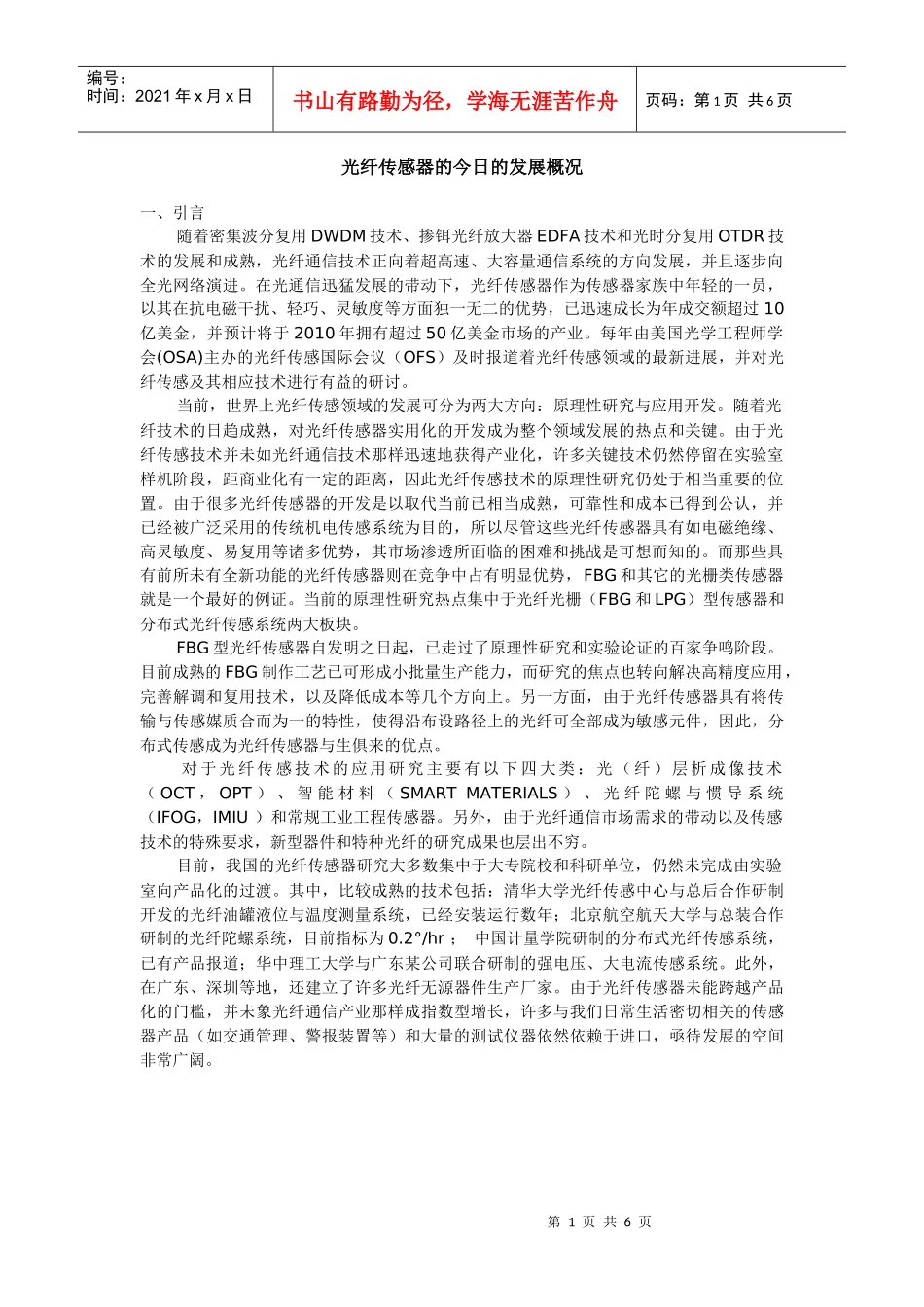

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页光纤传感器的今日的发展概况一、引言随着密集波分复用DWDM技术、掺铒光纤放大器EDFA技术和光时分复用OTDR技术的发展和成熟，光纤通信技术正向着超高速、大容量通信系统的方向发展，并且逐步向全光网络演进。在光通信迅猛发展的带动下，光纤传感器作为传感器家族中年轻的一员，以其在抗电磁干扰、轻巧、灵敏度等方面独一无二的优势，已迅速成长为年成交额超过10亿美金，并预计将于2010年拥有超过50亿美金市场的产业。每年由美国光学工程师学会(OSA)主办的光纤传感国际会议（OFS）及时报道着光纤传感领域的最新进展，并对光纤传感及其相应技术进行有益的研讨。当前，世界上光纤传感领域的发展可分为两大方向：原理性研究与应用开发。随着光纤技术的日趋成熟，对光纤传感器实用化的开发成为整个领域发展的热点和关键。由于光纤传感技术并未如光纤通信技术那样迅速地获得产业化，许多关键技术仍然停留在实验室样机阶段，距商业化有一定的距离，因此光纤传感技术的原理性研究仍处于相当重要的位置。由于很多光纤传感器的开发是以取代当前已相当成熟，可靠性和成本已得到公认，并已经被广泛采用的传统机电传感系统为目的，所以尽管这些光纤传感器具有如电磁绝缘、高灵敏度、易复用等诸多优势，其市场渗透所面临的困难和挑战是可想而知的。而那些具有前所未有全新功能的光纤传感器则在竞争中占有明显优势，FBG和其它的光栅类传感器就是一个最好的例证。当前的原理性研究热点集中于光纤光栅（FBG和LPG）型传感器和分布式光纤传感系统两大板块。FBG型光纤传感器自发明之日起，已走过了原理性研究和实验论证的百家争鸣阶段。目前成熟的FBG制作工艺已可形成小批量生产能力，而研究的焦点也转向解决高精度应用，完善解调和复用技术，以及降低成本等几个方向上。另一方面，由于光纤传感器具有将传输与传感媒质合而为一的特性，使得沿布设路径上的光纤可全部成为敏感元件，因此，分布式传感成为光纤传感器与生俱来的优点。对于光纤传感技术的应用研究主要有以下四大类：光（纤）层析成像技术（OCT，OPT）、智能材料（SMARTMATERIALS）、光纤陀螺与惯导系统（IFOG，IMIU）和常规工业工程传感器。另外，由于光纤通信市场需求的带动以及传感技术的特殊要求，新型器件和特种光纤的研究成果也层出不穷。目前，我国的光纤传感器研究大多数集中于大专院校和科研单位，仍然未完成由实验室向产品化的过渡。其中，比较成熟的技术包括：清华大学光纤传感中心与总后合作研制开发的光纤油罐液位与温度测量系统，已经安装运行数年；北京航空航天大学与总装合作研制的光纤陀螺系统，目前指标为0.2°/hr；中国计量学院研制的分布式光纤传感系统，已有产品报道；华中理工大学与广东某公司联合研制的强电压、大电流传感系统。此外，在广东、深圳等地，还建立了许多光纤无源器件生产厂家。由于光纤传感器未能跨越产品化的门槛，并未象光纤通信产业那样成指数型增长，许多与我们日常生活密切相关的传感器产品（如交通管理、警报装置等）和大量的测试仪器依然依赖于进口，亟待发展的空间非常广阔。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、光纤传感器的原理性研究1、光纤布拉格光栅光纤布拉格光栅FBG于1978年问世[1]，这种简单的固有传感元件，可利用硅光纤的紫外光敏性写入光纤芯内，图1描述了光纤光栅的基本原理。常见的FBG传感器通过测量布拉格波长的漂移实现对被测量的检测，光栅布拉格波长(λB)条件可以由式（1）表示：式中，∧—光栅周期；n—折射率。当宽谱光源入射到光纤中，光栅将反射其中以布拉格波长lB为中心波长的窄谱分量。在透射谱中，这一部分分量将消失，lB随应力与温度的漂移为[2]：其中，ε—外加应力；Pi,j—光纤的光弹张量系数；ν—泊松比；第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页α—光纤材料（如石英）的热膨胀系数；△F—温度变化量。上式中：因子典型值为0.22。因此，可以推导出在常温和常...
