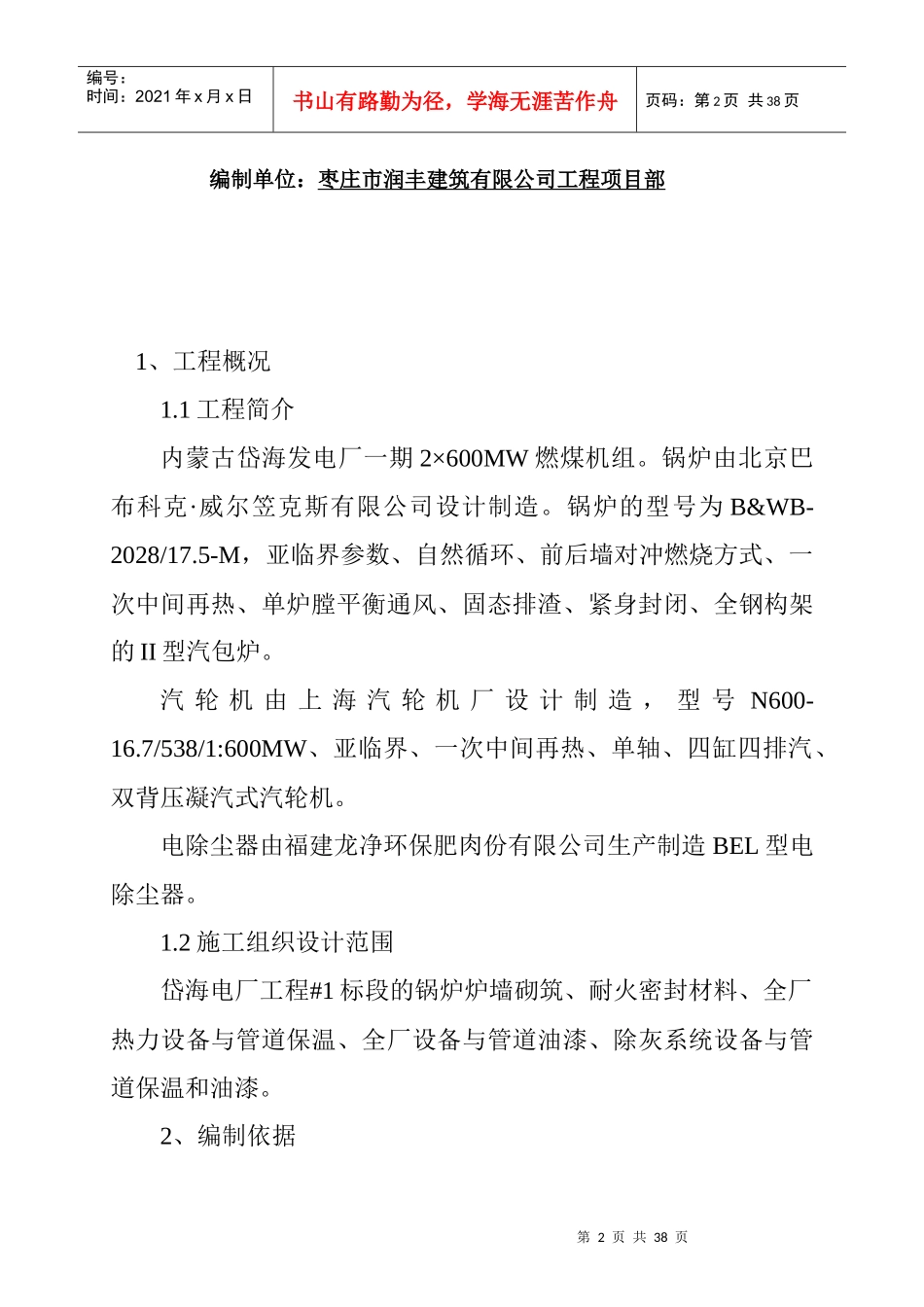

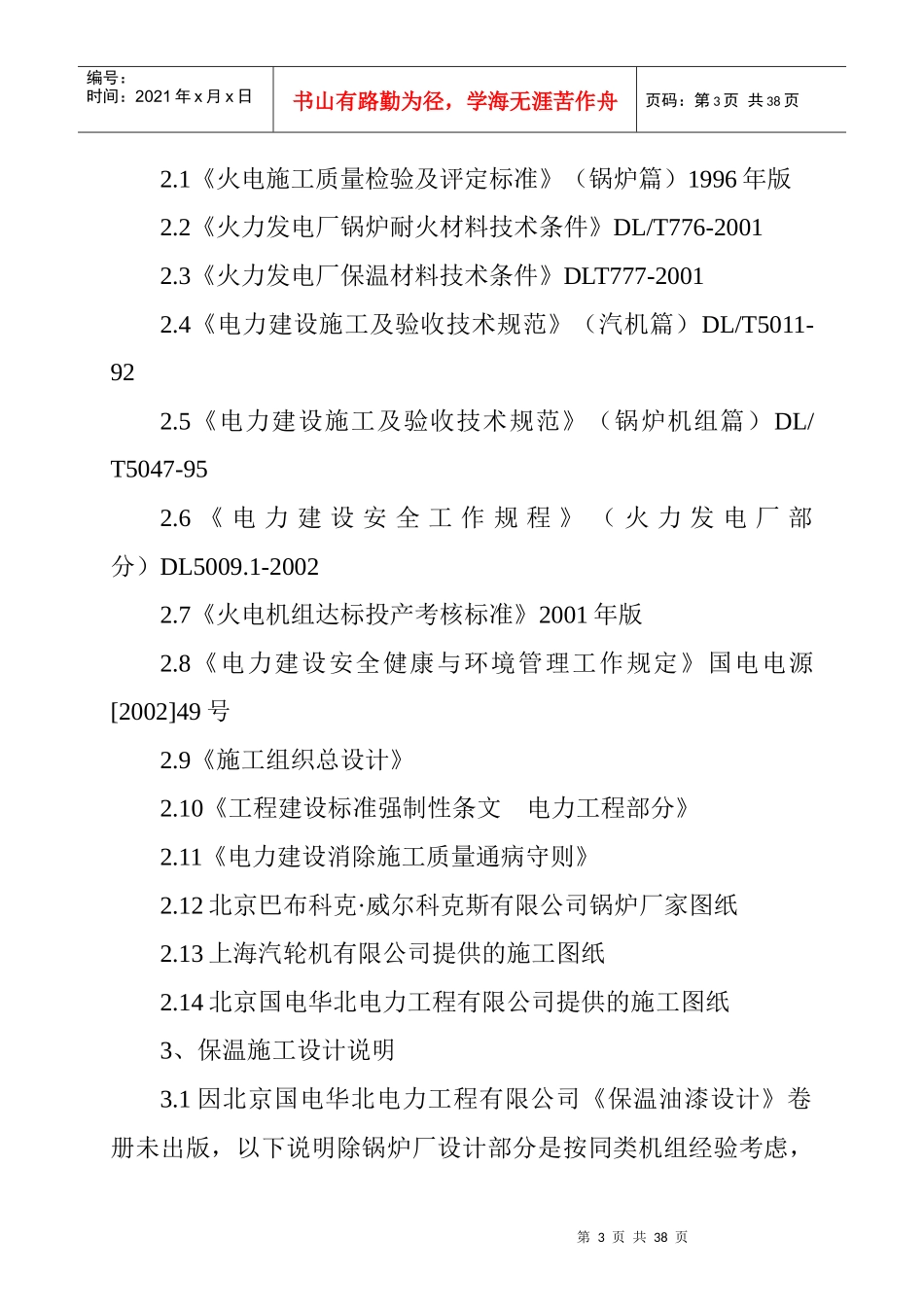

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页内蒙古岱海发电厂一期2×600MW燃煤机组保温现场组织设计方案和施工规范批准：审核：编写：日期：第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页编制单位：枣庄市润丰建筑有限公司工程项目部1、工程概况1.1工程简介内蒙古岱海发电厂一期2×600MW燃煤机组。锅炉由北京巴布科克·威尔笠克斯有限公司设计制造。锅炉的型号为B&WB-2028/17.5-M，亚临界参数、自然循环、前后墙对冲燃烧方式、一次中间再热、单炉膛平衡通风、固态排渣、紧身封闭、全钢构架的II型汽包炉。汽轮机由上海汽轮机厂设计制造，型号N600-16.7/538/1:600MW、亚临界、一次中间再热、单轴、四缸四排汽、双背压凝汽式汽轮机。电除尘器由福建龙净环保肥肉份有限公司生产制造BEL型电除尘器。1.2施工组织设计范围岱海电厂工程#1标段的锅炉炉墙砌筑、耐火密封材料、全厂热力设备与管道保温、全厂设备与管道油漆、除灰系统设备与管道保温和油漆。2、编制依据第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页2.1《火电施工质量检验及评定标准》（锅炉篇）1996年版2.2《火力发电厂锅炉耐火材料技术条件》DL/T776-20012.3《火力发电厂保温材料技术条件》DLT777-20012.4《电力建设施工及验收技术规范》（汽机篇）DL/T5011-922.5《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-952.6《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.7《火电机组达标投产考核标准》2001年版2.8《电力建设安全健康与环境管理工作规定》国电电源[2002]49号2.9《施工组织总设计》2.10《工程建设标准强制性条文电力工程部分》2.11《电力建设消除施工质量通病守则》2.12北京巴布科克·威尔科克斯有限公司锅炉厂家图纸2.13上海汽轮机有限公司提供的施工图纸2.14北京国电华北电力工程有限公司提供的施工图纸3、保温施工设计说明3.1因北京国电华北电力工程有限公司《保温油漆设计》卷册未出版，以下说明除锅炉厂设计部分是按同类机组经验考虑，第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页最终以北京国电华北电力工程有限公司《保温油漆设计》卷册为准。3.2为保证良好的工程环境，外表面温度高于50℃，需要经常操作，维修的设备和管道一般均应保温。对于个别难以保温的管道，其外表面温度低于60℃时可不保温。3.3当需要限制介质在运输过程中的温度降，以满足防堵、防冻、防结露及其它工艺要求时，管道和设备均应保温。3.4安全阀后的对空排汽管道，只需在人能接触到的上方2.1米范围内保温，其保温结构应加固，以防震落，未能保温的管道，其外表面涂两道高温防锈漆。3.5介质温度低于或等于300℃以下，外径大于φ57的管道的保温层采用岩棉制品。3.6介质温度≥300℃的管道，矩形烟风道及大口径室外风管及部分设备采用耐高温超细玻璃棉制品，外径小于φ325的管道采用耐高温超细玻璃棉管壳。3.7φ57及以下的管道采用硅酸铝纤维绳缠绕。（硅酸铝纤维绳内部应有金属丝结构，便于缠绕成型及有效增强搞拉强度）3.8管道和设备保温的保护层采用铝金板，管道保护层厚度为0.75mm，设备保护层厚度为1mm，大型烟风道的保护层采用压型板。3.9管道和设备的保温支承件，如无设计规定时，应每隔3m第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页左右安装支承托架，其宽度可稍小于主保温层的厚度，支承托架不得装在焊缝或附件的位置上，托架的环面安装应水平，当不允许直接焊接在设备或管道上时，应采用抱箍式支撑托架，抱箍与设备或管道之间用绝热板等隔垫，并坚固牢靠。3.10主保温层厚度大于100mm时应分层，方型设备四角保温应错接，缝隙用软质高温保温材料充填，绑扎应牢固。3.11高温管道弯头处的主保温层应留出20-30mm的膨胀缝，并填以弹性良好的保温材料。3.12伸缩节及管道滑动支架等处的保温均应按膨胀方向留出足够间隙。3.13法兰盘处的保温应留出足够拆卸...
