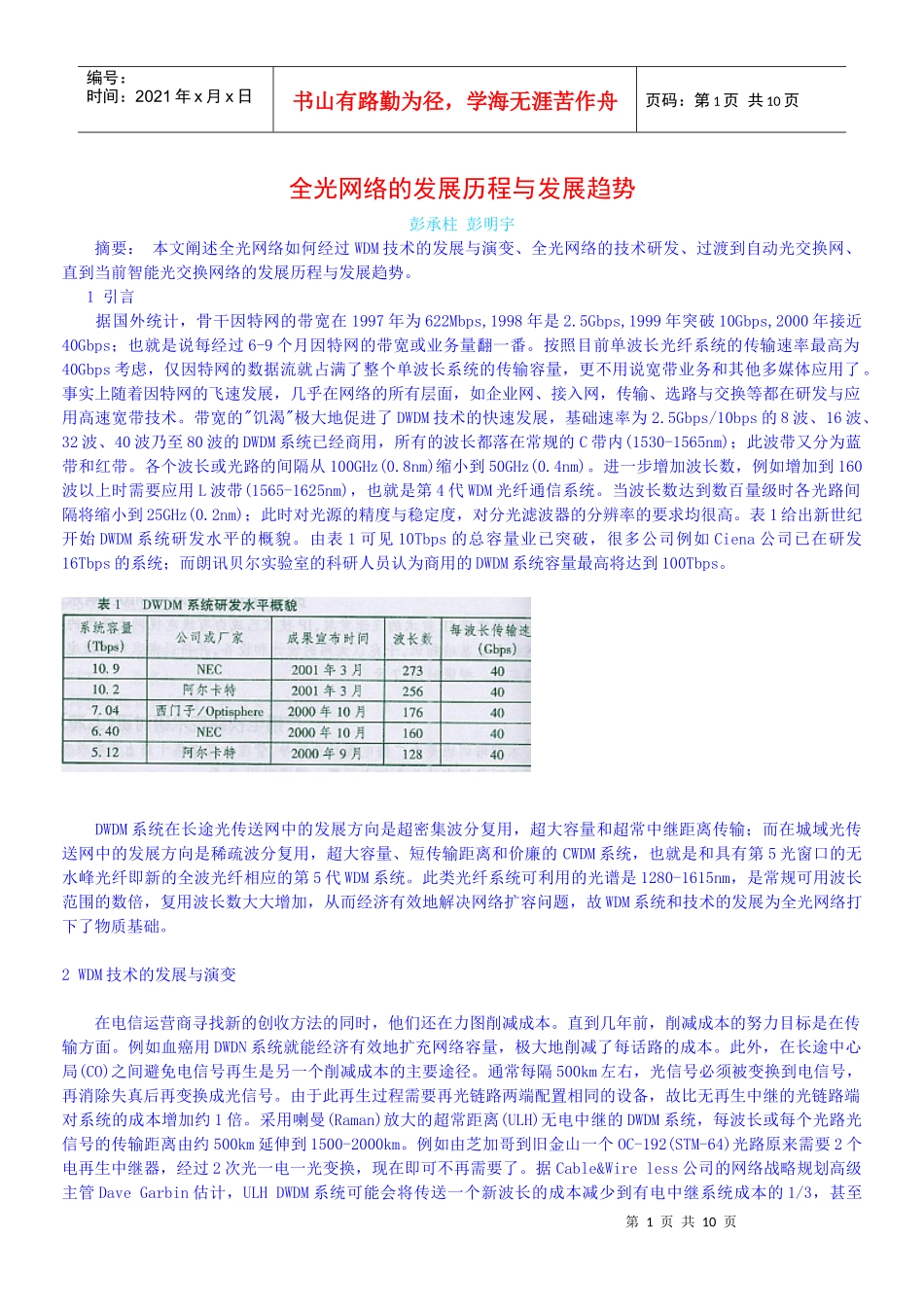

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页全光网络的发展历程与发展趋势彭承柱彭明宇摘要：本文阐述全光网络如何经过WDM技术的发展与演变、全光网络的技术研发、过渡到自动光交换网、直到当前智能光交换网络的发展历程与发展趋势。1引言据国外统计，骨干因特网的带宽在1997年为622Mbps,1998年是2.5Gbps,1999年突破10Gbps,2000年接近40Gbps；也就是说每经过6-9个月因特网的带宽或业务量翻一番。按照目前单波长光纤系统的传输速率最高为40Gbps考虑，仅因特网的数据流就占满了整个单波长系统的传输容量，更不用说宽带业务和其他多媒体应用了。事实上随着因特网的飞速发展，几乎在网络的所有层面，如企业网、接入网，传输、选路与交换等都在研发与应用高速宽带技术。带宽的"饥渴"极大地促进了DWDM技术的快速发展，基础速率为2.5Gbps/10bps的8波、16波、32波、40波乃至80波的DWDM系统已经商用，所有的波长都落在常规的C带内(1530-1565nm)；此波带又分为蓝带和红带。各个波长或光路的间隔从100GHz(0.8nm)缩小到50GHz(0.4nm)。进一步增加波长数，例如增加到160波以上时需要应用L波带(1565-1625nm)，也就是第4代WDM光纤通信系统。当波长数达到数百量级时各光路间隔将缩小到25GHz(0.2nm)；此时对光源的精度与稳定度，对分光滤波器的分辨率的要求均很高。表1给出新世纪开始DWDM系统研发水平的概貌。由表1可见10Tbps的总容量业已突破，很多公司例如Ciena公司已在研发16Tbps的系统；而朗讯贝尔实验室的科研人员认为商用的DWDM系统容量最高将达到100Tbps。DWDM系统在长途光传送网中的发展方向是超密集波分复用，超大容量和超常中继距离传输；而在城域光传送网中的发展方向是稀疏波分复用，超大容量、短传输距离和价廉的CWDM系统，也就是和具有第5光窗口的无水峰光纤即新的全波光纤相应的第5代WDM系统。此类光纤系统可利用的光谱是1280-1615nm，是常规可用波长范围的数倍，复用波长数大大增加，从而经济有效地解决网络扩容问题，故WDM系统和技术的发展为全光网络打下了物质基础。2WDM技术的发展与演变在电信运营商寻找新的创收方法的同时，他们还在力图削减成本。直到几年前，削减成本的努力目标是在传输方面。例如血癌用DWDN系统就能经济有效地扩充网络容量，极大地削减了每话路的成本。此外，在长途中心局(CO)之间避免电信号再生是另一个削减成本的主要途径。通常每隔500km左右，光信号必须被变换到电信号，再消除失真后再变换成光信号。由于此再生过程需要再光链路两端配置相同的设备，故比无再生中继的光链路端对系统的成本增加约1倍。采用喇曼(Raman)放大的超常距离(ULH)无电中继的DWDM系统，每波长或每个光路光信号的传输距离由约500km延伸到1500-2000km。例如由芝加哥到旧金山一个OC-192(STM-64)光路原来需要2个电再生中继器，经过2次光一电一光变换，现在即可不再需要了。据Cable&Wireless公司的网络战略规划高级主管DaveGarbin估计，ULHDWDM系统可能会将传送一个新波长的成本减少到有电中继系统成本的1/3，甚至第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1/4。尽管光一电一光中继方式对光纤的损耗和色散搜有补偿作用，但毕竟装置复杂、提及打且损能多，使多波长复用系统变得很复杂而昂贵，故在光纤损耗限制的系统中，采用光放大器直接放大光信号，不仅可以节省成本，同时也为实现全光通信打下基础。也就是为什么一度出现低色散与低色散斜率型光纤，例如G.655光纤、真波光纤等新一轮建设高潮的原因。目前已实现的光放大器，除去应用最多的掺铒光纤放大器(EDFA)外，就是非线性光纤放大器和半导体激光放大器。前者利用光纤中的非线形效应，利用受激喇曼散射(SRS)和受激布里渊散射(SBS)，实现受激喇曼散射光纤放大器和受激布里渊散射光纤放大器。喇曼光放大器能在1292nm到1660nm很宽的光谱上放大光信号，因此，它适合于任何类型的光纤，可在选定的低色散光谱区工作，例如G.652光纤的1310nm波长区对光信号直接放大，同时其成本又较低。它可采用同向或反向光泵，增益带有6THz。除集中式喇曼...
