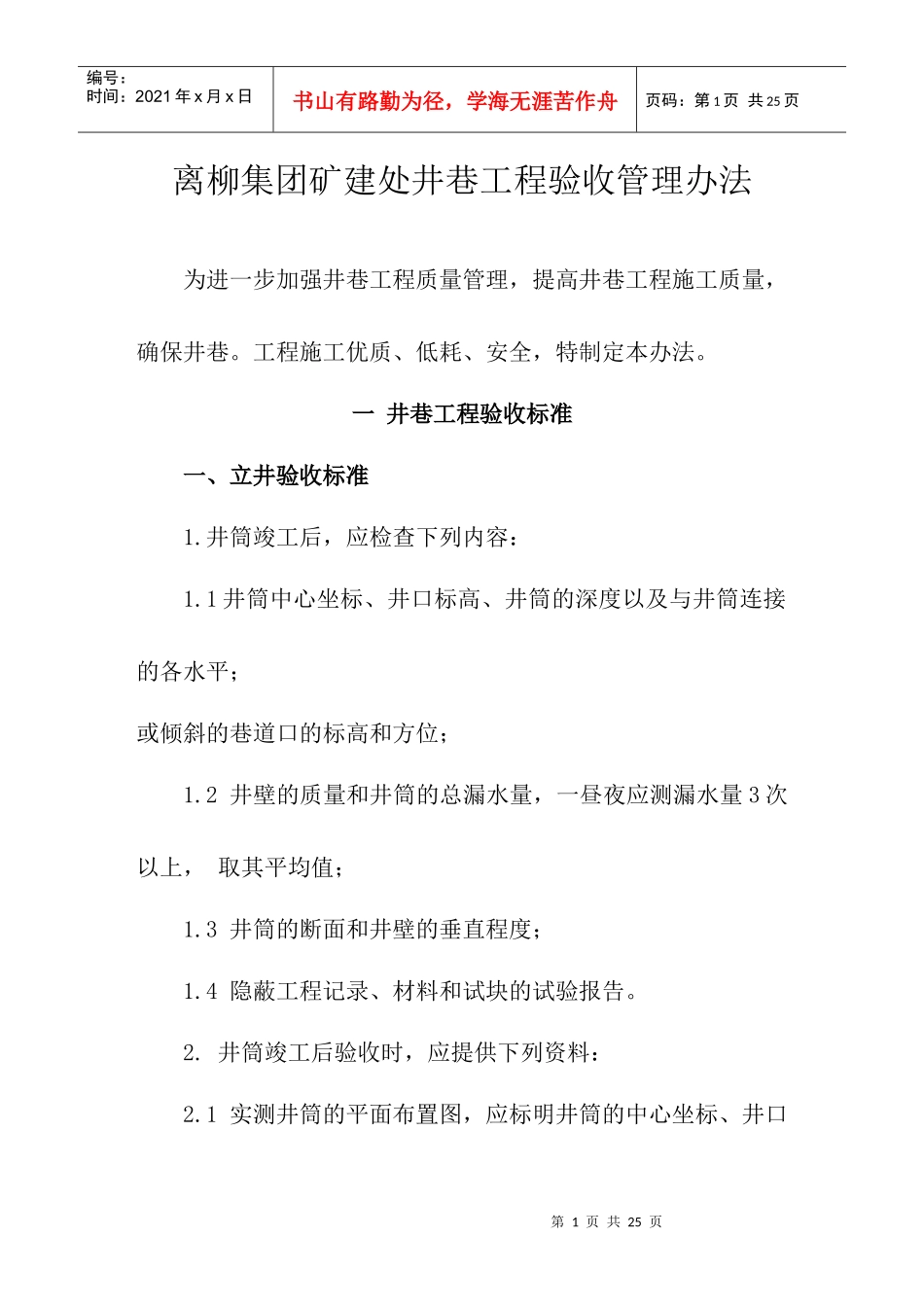

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页离柳集团矿建处井巷工程验收管理办法为进一步加强井巷工程质量管理，提高井巷工程施工质量，确保井巷。工程施工优质、低耗、安全，特制定本办法。一井巷工程验收标准一、立井验收标准1.井筒竣工后，应检查下列内容：1.1井筒中心坐标、井口标高、井筒的深度以及与井筒连接的各水平；或倾斜的巷道口的标高和方位；1.2井壁的质量和井筒的总漏水量，一昼夜应测漏水量3次以上，取其平均值；1.3井筒的断面和井壁的垂直程度；1.4隐蔽工程记录、材料和试块的试验报告。2.井筒竣工后验收时，应提供下列资料：2.1实测井筒的平面布置图，应标明井筒的中心坐标、井口第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页标高，与十字线方位，与设计图有偏差时应注明造成的原因；2.2实测井筒的纵、横断面图（每隔5～10m测一个横断面，全井筒沿十字线方向测两个纵断面）；2.3井筒的实际水文资料及地质柱状图；2.4测量记录；2.5设计变更文件、隐蔽工程验收记录、工程材料和试块试验报告等；2.6重大质量事故的处理记录。3.建成的井筒规格，应符合下列规定；3.1井筒中心坐标，井口标高，必须符合设计要求，允许偏差应符合国家现行有关测量规范、规程的规定；3.2与井筒相连的各运输水平巷道和主要硐室的标高，应符合设计规定，其允许偏差应为±100mm；3.3井筒的最终深度，应符合设计规定；3.4井筒内半径的允许偏差；3.4.1当采用混凝土或砌块支护时，有提升装备的应为第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页+50mm，无提升装备的应为±50mm；3.4.2当采用锚喷支护，有提升装备的应为+150mm，无提升装备的应为±150mm；4.砌块、混凝土的井壁质量，应符合下列规定：4.1井壁厚度应符合设计规定，局部厚度的偏差不得小于设计厚度50mm,其周长不应超过井筒周长的1/10，纵向高度不超过1.5m；4.2井壁的每平方米面积内表面不平整度，料石砌体不得大于25mm,混凝土砌块不得大于15mm，浇筑混凝土不得大于10mm,接茬部位不得大于30m；4.3井壁表面不得有露筋、裂缝和蜂窝；4.4砌体的规格，应符合下列要求：4.4.1每层砌体的水平偏差，混凝土块不应大于20mm，料石不应大于50mm；4.4.2砌体竖向无重缝，压茬长度不应少于砌体长度的第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页1/4；4.4.3灰缝应饱满、无重缝。灰缝厚度，混凝土块、细料石应等于或小于15mm,粗料石不应大于20mm。5.井筒施工中所开凿的各种临时硐室，需废弃的，应封堵。二、巷道验收标准1.巷道竣工后，应检查下列内容：1.1标高、坡度和方向、起点、终点和连接点的坐标位置；1.2中线和腰线及其偏差；1.3永久支护规格质量；1.4水沟的坡度、断面和水流畅情况。2.工程竣工验收时，应提供下列资料：2.1实测平面图，纵、横断面图，井上下对照图；2.2井下导线点、水准点图及有关测量记录成果表；2.3地质素描图、柱状图和矿层断面图；2.4主要岩石和矿石标本、水文记录和水样、气样、矿石化验记录；第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页2.5隐蔽工程验收记录、材料和试块试验报告。3.巷道起点的标高与设计规定相差不应超过100mm.4.巷道底板应平整，局部凸凹深度不应超过设计规定100mm。巷道坡度必须符合设计规定，其局部允许偏差应为±1‰。5.砌石旋巷道的净宽：从中线至任何一帮的距离，主要运输巷道不得小于设计规定，其它巷道不得小于设计规定30mm,均不应大于设计规定50mm。巷道净高：腰线上下均不得小于设计规定30mm。也不应大于设计规定50mm。拱、墙、基础的砌体厚度，局部不得小于设计规定30mm。6.砌石旋巷道的表面不平整度：每平方米面积内，料石砌体不应超过25mm；毛石砌体不应超过40mm；混凝体砌块不应超过15mm；浇灌混凝土不应超过10mm，各种砌体的外观，不得出现曲折和倾斜现象，各种砌体的灰缝，应灰浆饱满，无重缝。7.支架巷道的规格质量，应符合...
