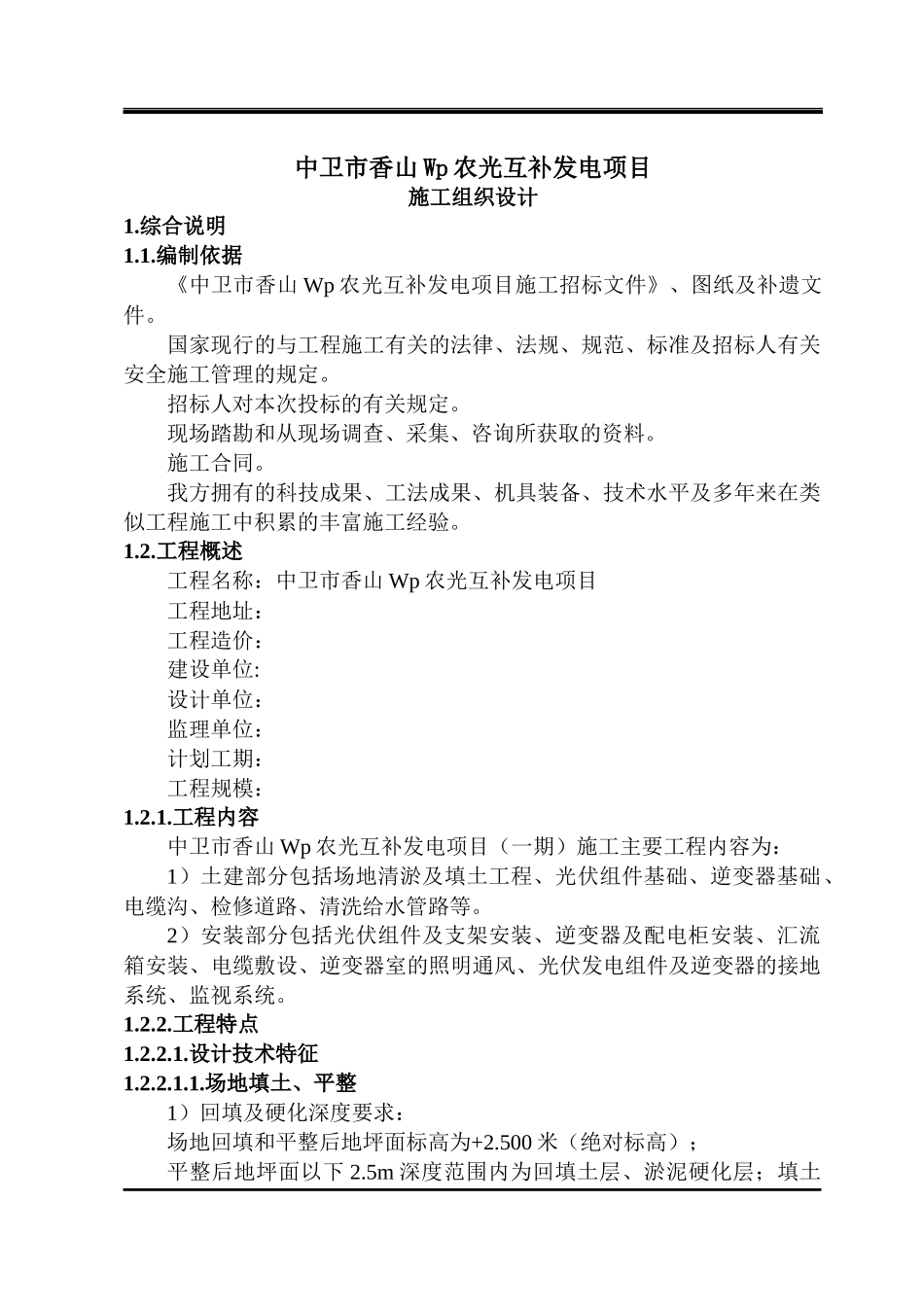

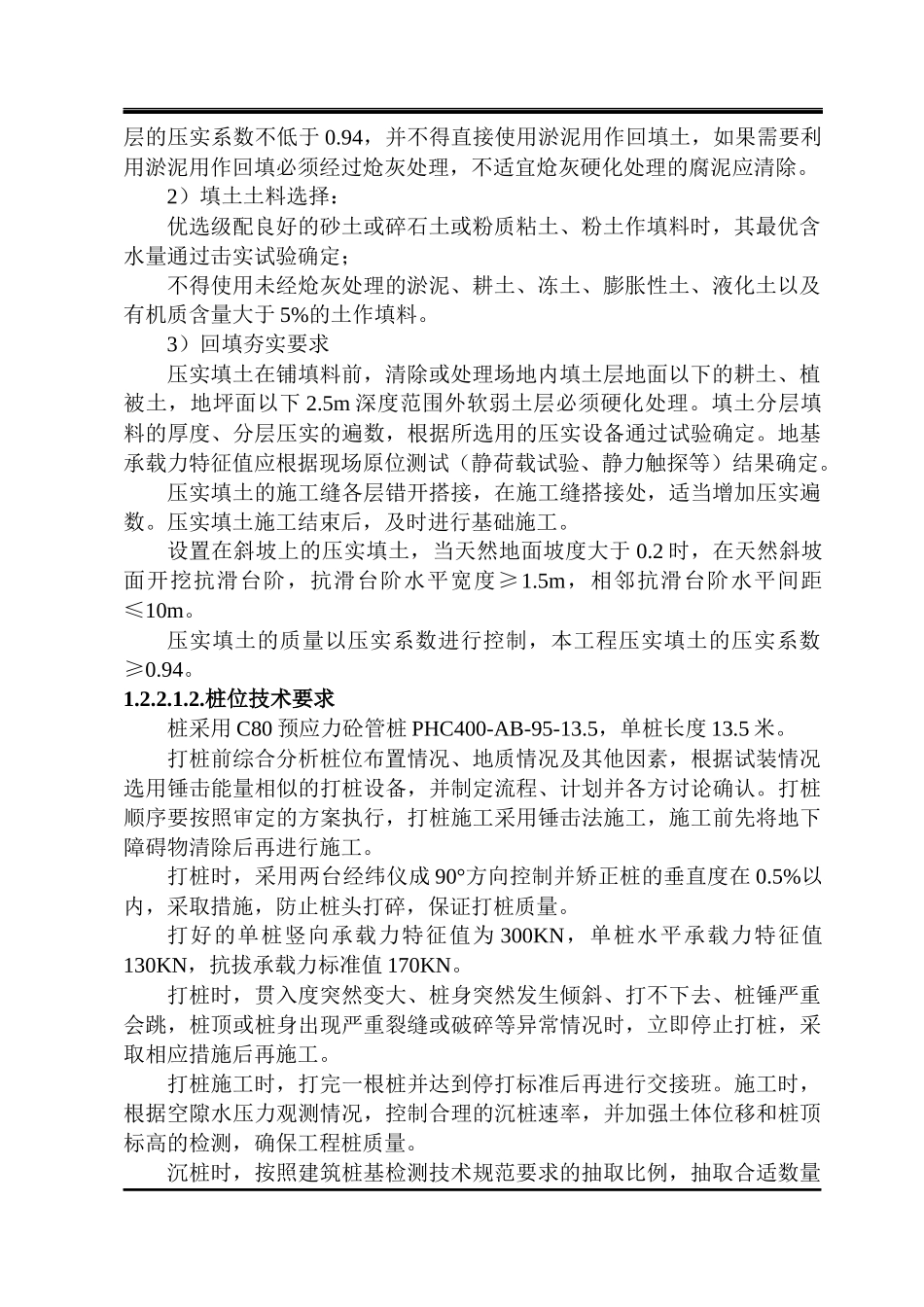

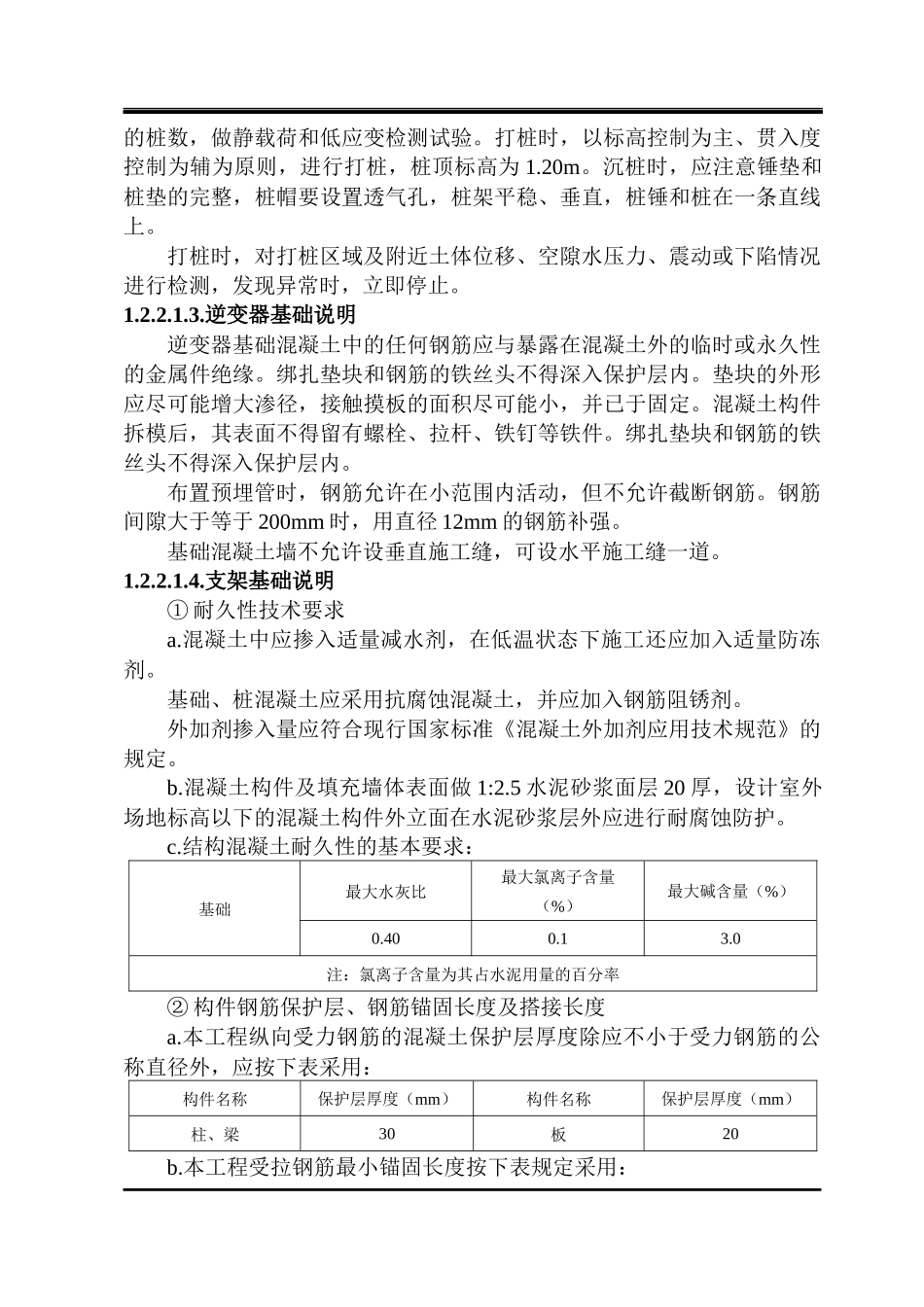

中卫市香山Wp农光互补发电项目施工组织设计1.综合说明1.1.编制依据《中卫市香山Wp农光互补发电项目施工招标文件》、图纸及补遗文件。国家现行的与工程施工有关的法律、法规、规范、标准及招标人有关安全施工管理的规定。招标人对本次投标的有关规定。现场踏勘和从现场调查、采集、咨询所获取的资料。施工合同。我方拥有的科技成果、工法成果、机具装备、技术水平及多年来在类似工程施工中积累的丰富施工经验。1.2.工程概述工程名称：中卫市香山Wp农光互补发电项目工程地址：工程造价：建设单位:设计单位：监理单位：计划工期：工程规模：1.2.1.工程内容中卫市香山Wp农光互补发电项目（一期）施工主要工程内容为：1）土建部分包括场地清淤及填土工程、光伏组件基础、逆变器基础、电缆沟、检修道路、清洗给水管路等。2）安装部分包括光伏组件及支架安装、逆变器及配电柜安装、汇流箱安装、电缆敷设、逆变器室的照明通风、光伏发电组件及逆变器的接地系统、监视系统。1.2.2.工程特点1.2.2.1.设计技术特征1.2.2.1.1.场地填土、平整1）回填及硬化深度要求：场地回填和平整后地坪面标高为+2.500米（绝对标高）；平整后地坪面以下2.5m深度范围内为回填土层、淤泥硬化层；填土层的压实系数不低于0.94，并不得直接使用淤泥用作回填土，如果需要利用淤泥用作回填必须经过炝灰处理，不适宜炝灰硬化处理的腐泥应清除。2）填土土料选择：优选级配良好的砂土或碎石土或粉质粘土、粉土作填料时，其最优含水量通过击实试验确定；不得使用未经炝灰处理的淤泥、耕土、冻土、膨胀性土、液化土以及有机质含量大于5%的土作填料。3）回填夯实要求压实填土在铺填料前，清除或处理场地内填土层地面以下的耕土、植被土，地坪面以下2.5m深度范围外软弱土层必须硬化处理。填土分层填料的厚度、分层压实的遍数，根据所选用的压实设备通过试验确定。地基承载力特征值应根据现场原位测试（静荷载试验、静力触探等）结果确定。压实填土的施工缝各层错开搭接，在施工缝搭接处，适当增加压实遍数。压实填土施工结束后，及时进行基础施工。设置在斜坡上的压实填土，当天然地面坡度大于0.2时，在天然斜坡面开挖抗滑台阶，抗滑台阶水平宽度≥1.5m，相邻抗滑台阶水平间距≤10m。压实填土的质量以压实系数进行控制，本工程压实填土的压实系数≥0.94。1.2.2.1.2.桩位技术要求桩采用C80预应力砼管桩PHC400-AB-95-13.5，单桩长度13.5米。打桩前综合分析桩位布置情况、地质情况及其他因素，根据试装情况选用锤击能量相似的打桩设备，并制定流程、计划并各方讨论确认。打桩顺序要按照审定的方案执行，打桩施工采用锤击法施工，施工前先将地下障碍物清除后再进行施工。打桩时，采用两台经纬仪成90°方向控制并矫正桩的垂直度在0.5%以内，采取措施，防止桩头打碎，保证打桩质量。打好的单桩竖向承载力特征值为300KN，单桩水平承载力特征值130KN，抗拔承载力标准值170KN。打桩时，贯入度突然变大、桩身突然发生倾斜、打不下去、桩锤严重会跳，桩顶或桩身出现严重裂缝或破碎等异常情况时，立即停止打桩，采取相应措施后再施工。打桩施工时，打完一根桩并达到停打标准后再进行交接班。施工时，根据空隙水压力观测情况，控制合理的沉桩速率，并加强土体位移和桩顶标高的检测，确保工程桩质量。沉桩时，按照建筑桩基检测技术规范要求的抽取比例，抽取合适数量的桩数，做静载荷和低应变检测试验。打桩时，以标高控制为主、贯入度控制为辅为原则，进行打桩，桩顶标高为1.20m。沉桩时，应注意锤垫和桩垫的完整，桩帽要设置透气孔，桩架平稳、垂直，桩锤和桩在一条直线上。打桩时，对打桩区域及附近土体位移、空隙水压力、震动或下陷情况进行检测，发现异常时，立即停止。1.2.2.1.3.逆变器基础说明逆变器基础混凝土中的任何钢筋应与暴露在混凝土外的临时或永久性的金属件绝缘。绑扎垫块和钢筋的铁丝头不得深入保护层内。垫块的外形应尽可能增大渗径，接触摸板的面积尽可能小，并已于固定。混凝土构件拆模后，其表面不得留有螺栓、拉杆、铁钉等铁件。绑扎垫块和钢筋的铁丝头不得深入保护层内。布置预埋管时，钢筋允许在小范围内活动，但不允...
