可编程逻辑器件设计实验报告VIP免费

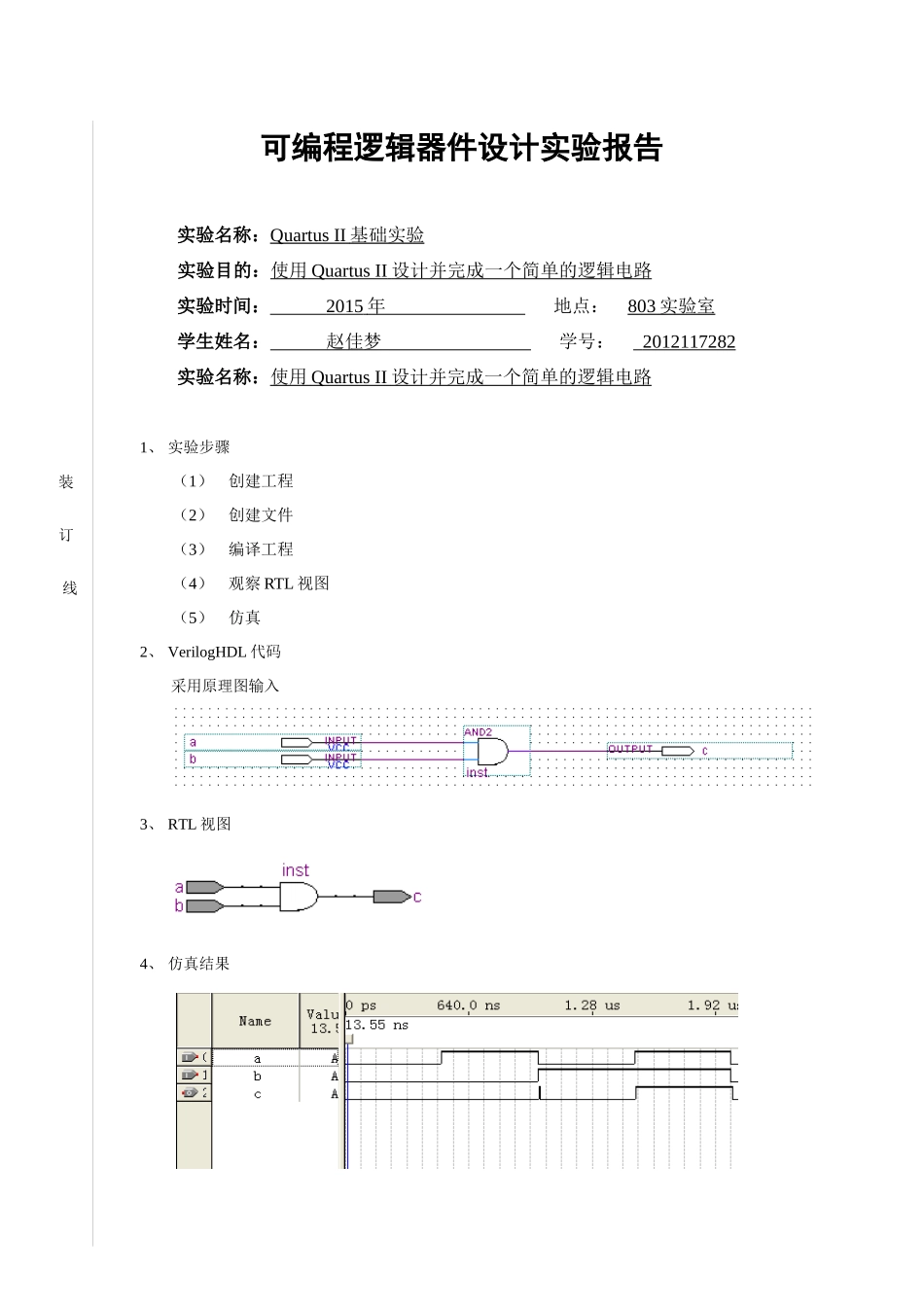

可编程逻辑器件设计实验报告_第1页
1/44

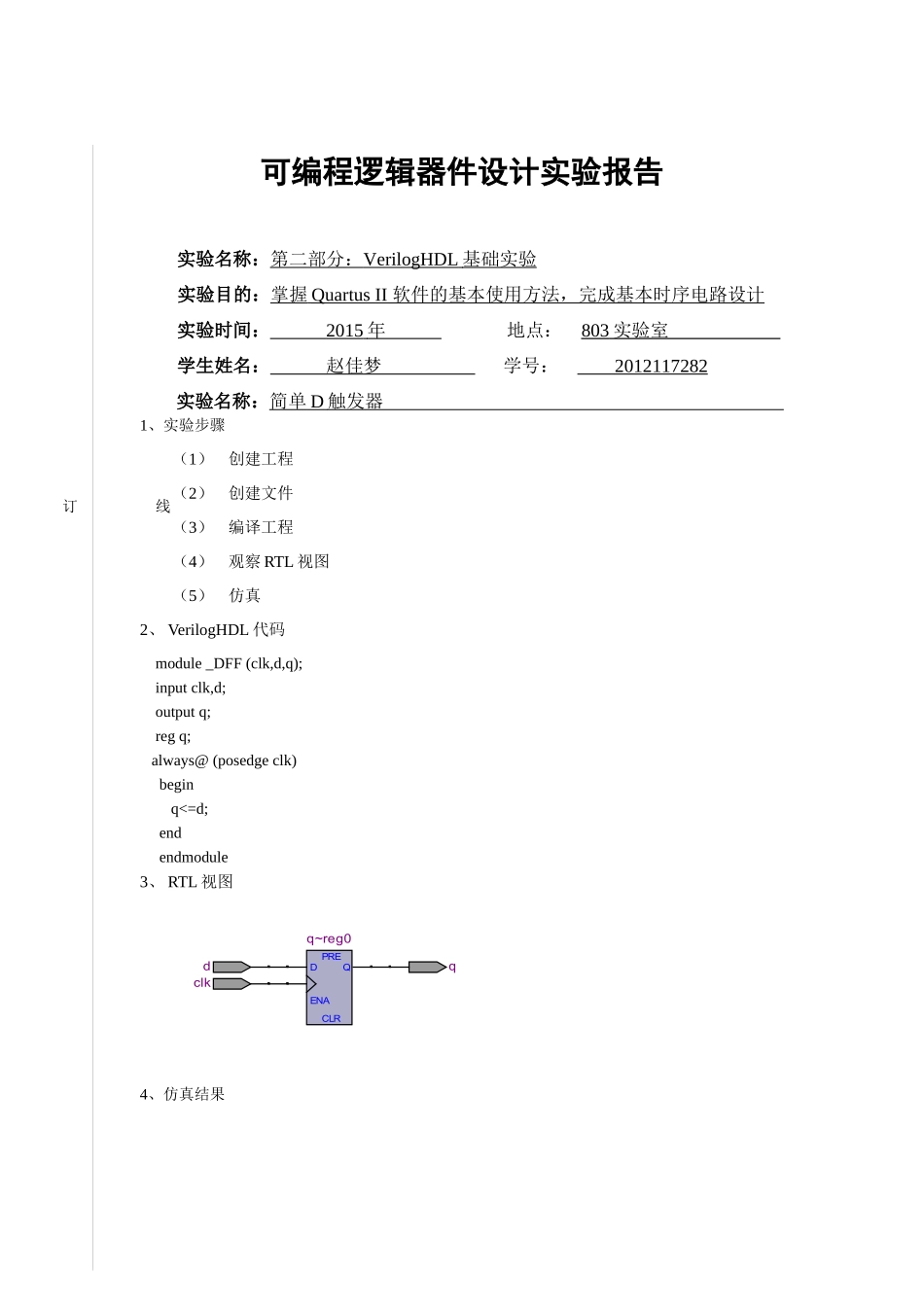

可编程逻辑器件设计实验报告_第2页
2/44

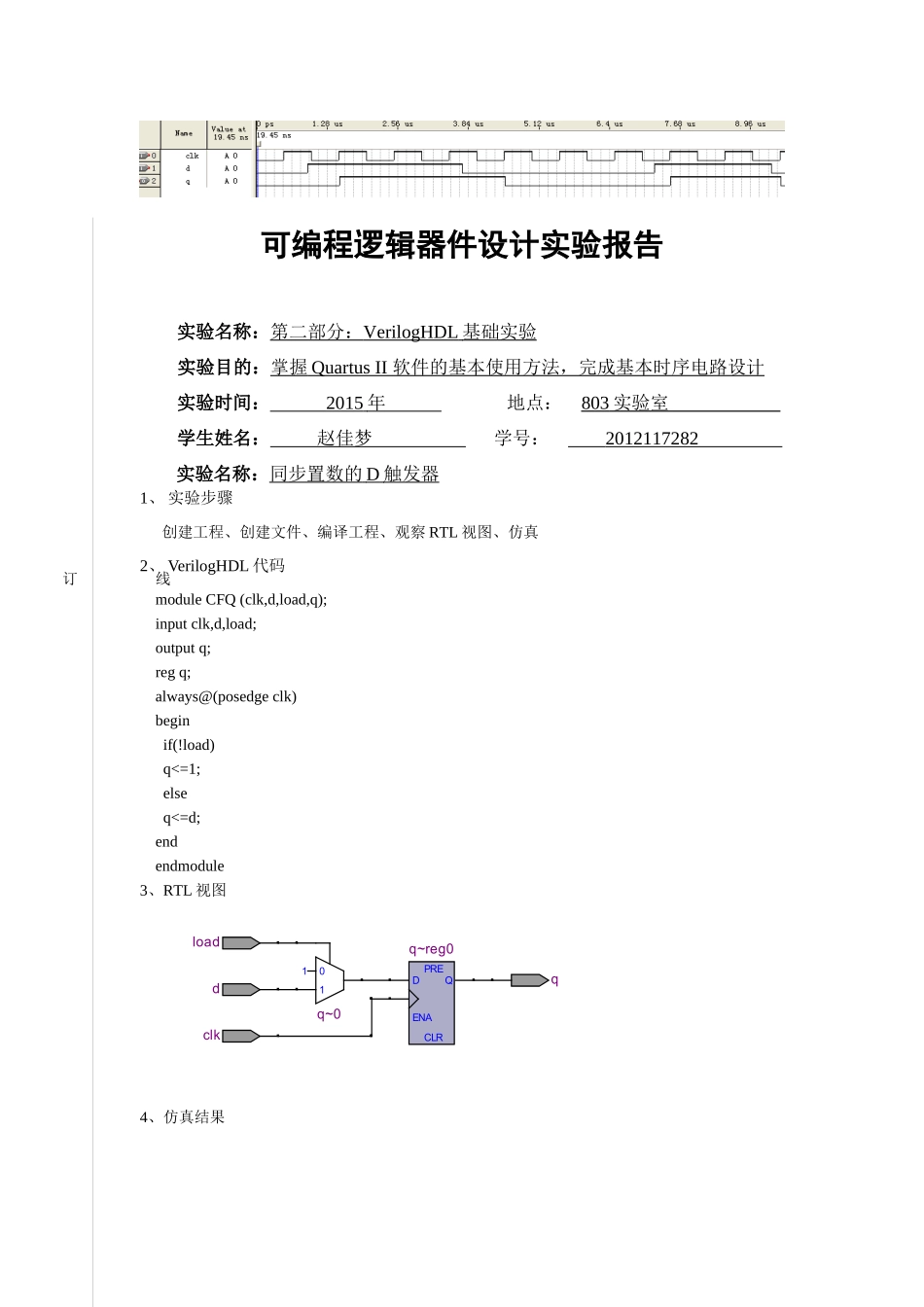

可编程逻辑器件设计实验报告_第3页
3/44
装订线可编程逻辑器件设计实验报告实验名称:QuartusII基础实验实验目的:使用QuartusII设计并完成一个简单的逻辑电路实验时间:2015年地点:803实验室学生姓名:赵佳梦学号:2012117282实验名称:使用QuartusII设计并完成一个简单的逻辑电路1、实验步骤(1)创建工程(2)创建文件(3)编译工程(4)观察RTL视图(5)仿真2、VerilogHDL代码采用原理图输入3、RTL视图4、仿真结果装订线可编程逻辑器件设计实验报告实验名称:第二部分:VerilogHDL基础实验实验目的:掌握QuartusII软件的基本使用方法,完成基本时序电路设计实验时间:2015年地点:803实验室学生姓名:赵佳梦学号:2012117282实验名称:简单D触发器1、实验步骤(1)创建工程(2)创建文件(3)编译工程(4)观察RTL视图(5)仿真2、VerilogHDL代码module_DFF(clk,d,q);inputclk,d;outputq;regq;always@(posedgeclk)beginq<=d;endendmodule3、RTL视图DENAQPRECLRclkqdq~reg04、仿真结果装订线可编程逻辑器件设计实验报告实验名称:第二部分:VerilogHDL基础实验实验目的:掌握QuartusII软件的基本使用方法,完成基本时序电路设计实验时间:2015年地点:803实验室学生姓名:赵佳梦学号:2012117282实验名称:同步置数的D触发器1、实验步骤创建工程、创建文件、编译工程、观察RTL视图、仿真2、VerilogHDL代码moduleCFQ(clk,d,load,q);inputclk,d,load;outputq;regq;always@(posedgeclk)beginif(!load)q<=1;elseq<=d;endendmodule3、RTL视图011DENAQPRECLRq~0clkdloadqq~reg04、仿真结果装订线可编程逻辑器件设计实验报告实验名称:第二部分:VerilogHDL基础实验实验目的:掌握QuartusII软件的基本使用方法,完成基本时序电路设计实验时间:2015年地点:803实验室学生姓名:赵佳梦学号:2012117282实验名称:同步置数异步清零的D触发器1、实验步骤创建工程、创建文件、编译工程、观察RTL视图、仿真2、VerilogHDL代码module_DFf(clk,d,load,rest,q);inputclk,d,load,rest;outputq;regq;always@(posedgeclkornegedgerest)beginif(!rest)q<=0;elseif(!load)q<=1;elseq<=d;endendmodule3、RTL视图01DENAQPRECLR1q~reg0clkdloadrestqq~04、仿真结果装订线可编程逻辑器件设计实验报告实验名称:第二部分:VerilogHDL基础实验实验目的:掌握QuartusII软件的基本使用方法,完成基本时序电路设计实验时间:2015年地点:803实验室学生姓名:赵佳梦学号:2012117282实验名称:带Q_n输出的D触发器1、实验步骤创建工程、创建文件、编译工程、观察RTL视图、仿真2、VerilogHDL代码moduled_q(in,clk,q,set,a,reset,q_n);inputclk,in,set,a,reset;outputregq,q_n;always@(posedgeclk,negedgereset)beginq_n=~q;if(!reset)q<=0;elseif(!set)q<=a;elseq<=in;end3、RTL视图装订线4、仿真结果可编程逻辑器件设计实验报告实验名称:第二部分:VerilogHDL基础实验实验目的:掌握QuartusII软件的基本使用方法,完成基本时序电路设计实验时间:2015年地点:803实验室学生姓名:赵佳梦学号:2012117282实验名称:4选1数据选择器1、实验步骤创建工程、创建文件、编译工程、观察RTL视图、仿真2、VerilogHDL代码modulemux4_1(in0,in1,in2,in3,s0,s1,out);inputs0,s1;inputin0,in1,in2,in3;outputout;regout;always@(in0,in1,in2,in3,s0,s1)begincase({s0,s1})2'b00:out<=in0;2'b01:out<=in1;2'b10:out<=in2;2'b11:out<=in3;default:out<=1'bz;endcaseendendmodule3、RTL视图装订线SEL[1..0]DATA[3..0]OUTMUXin0in1in2in3s0s1outMux04、仿真结果可编程逻辑器件设计实验报告实验名称:第二部分:VerilogHDL基础实验实验目的:掌握QuartusII软件的基本使用方法,完成基本时序电路设计实验时间:2015年地点:803实验室学生姓名:赵佳梦学号:2012117282实验名称:6选1数据选择器1、实验步骤创建工程、创建文件、编译工程、观察RTL视图、仿真2、VerilogHDL代码modulemux6_1(in0,in1,in2,in3,in4,in5,s0,s1,s2,out);inputs0,s1,s2;inputin0,in1,in2,in3,in4,in5;outputout;regout;always@(in0,in1,in2,in3,in4,in5,s0,s1,s2)begincase({s0,s1,s2})3'b000:out<=...
