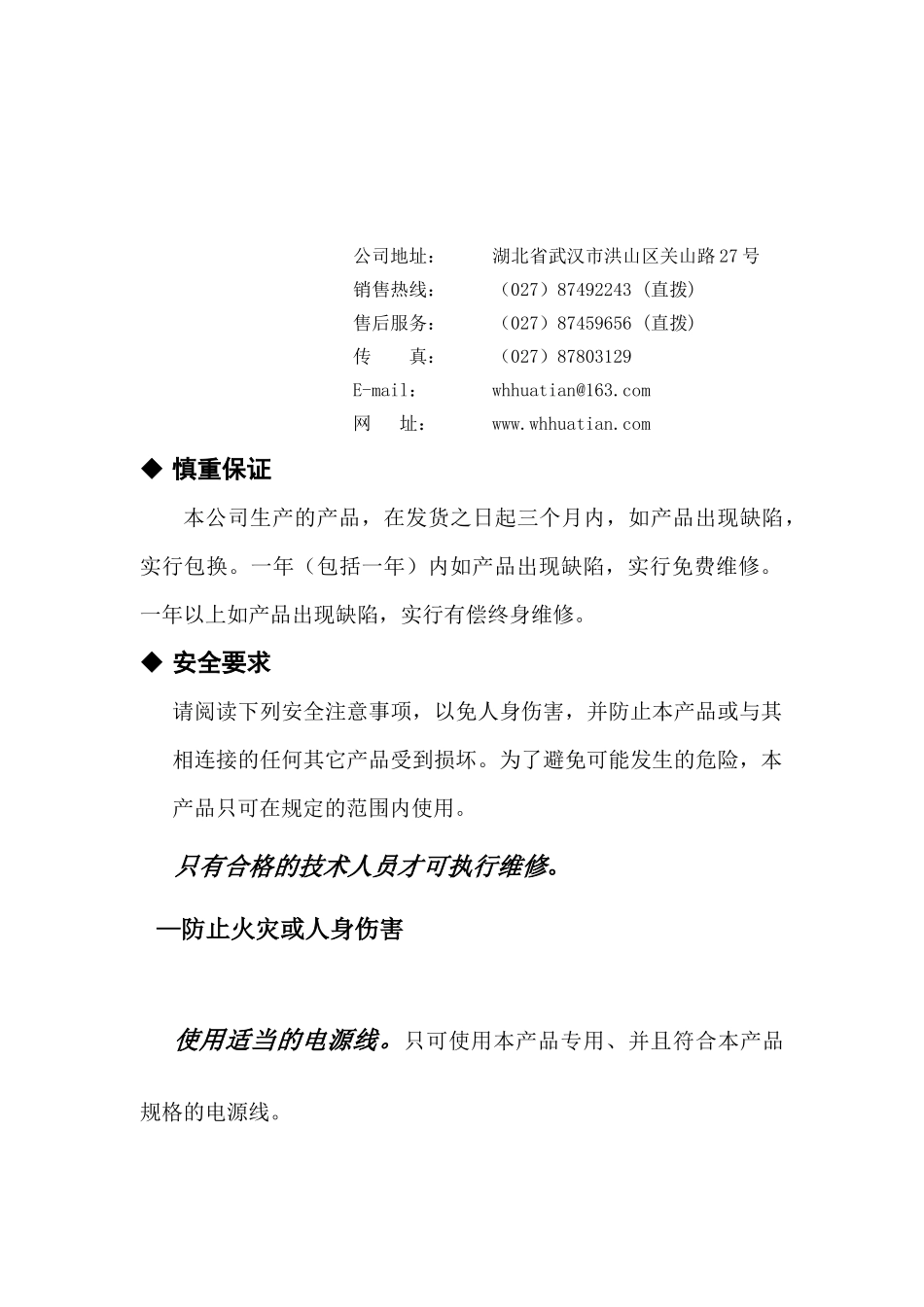

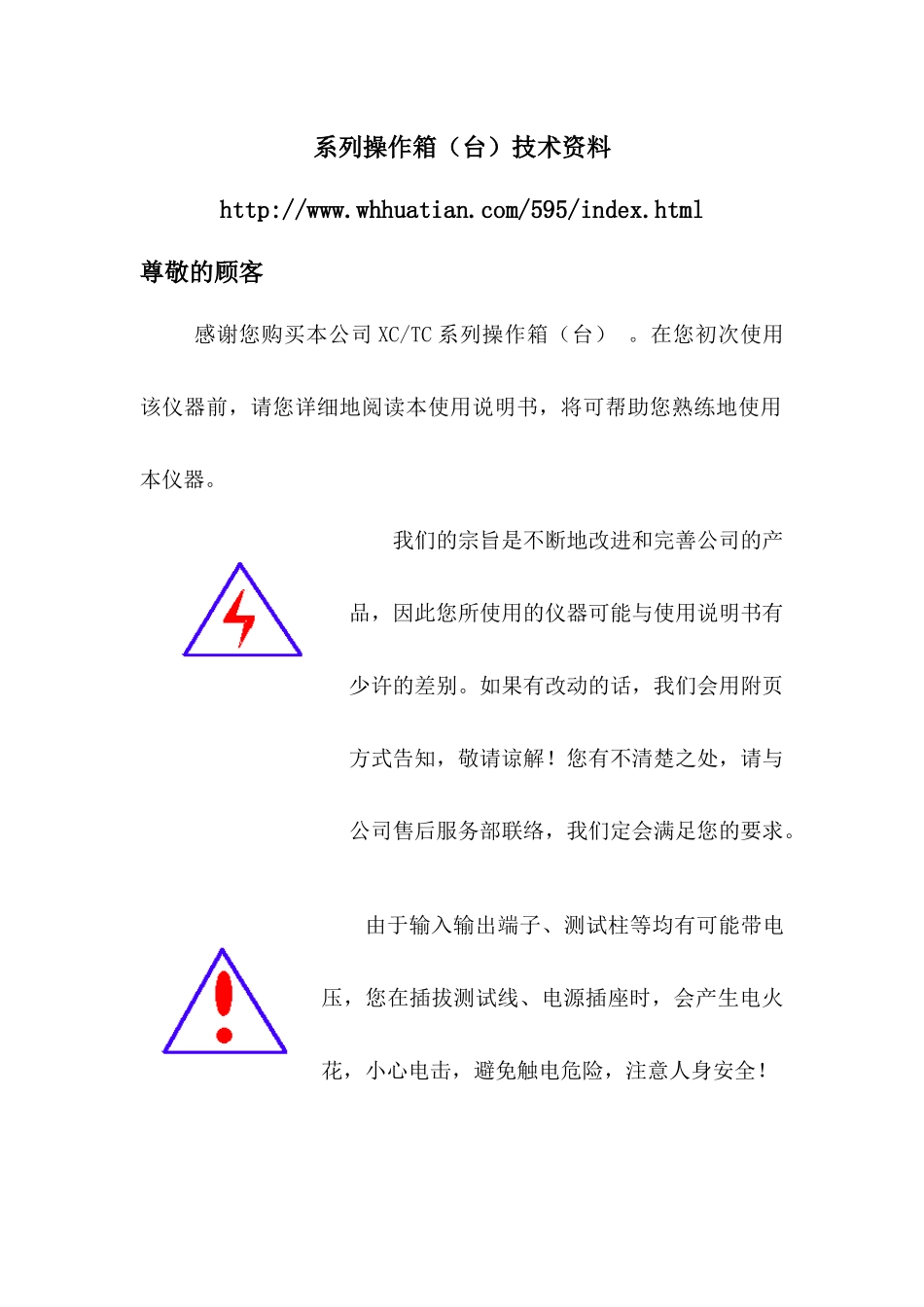

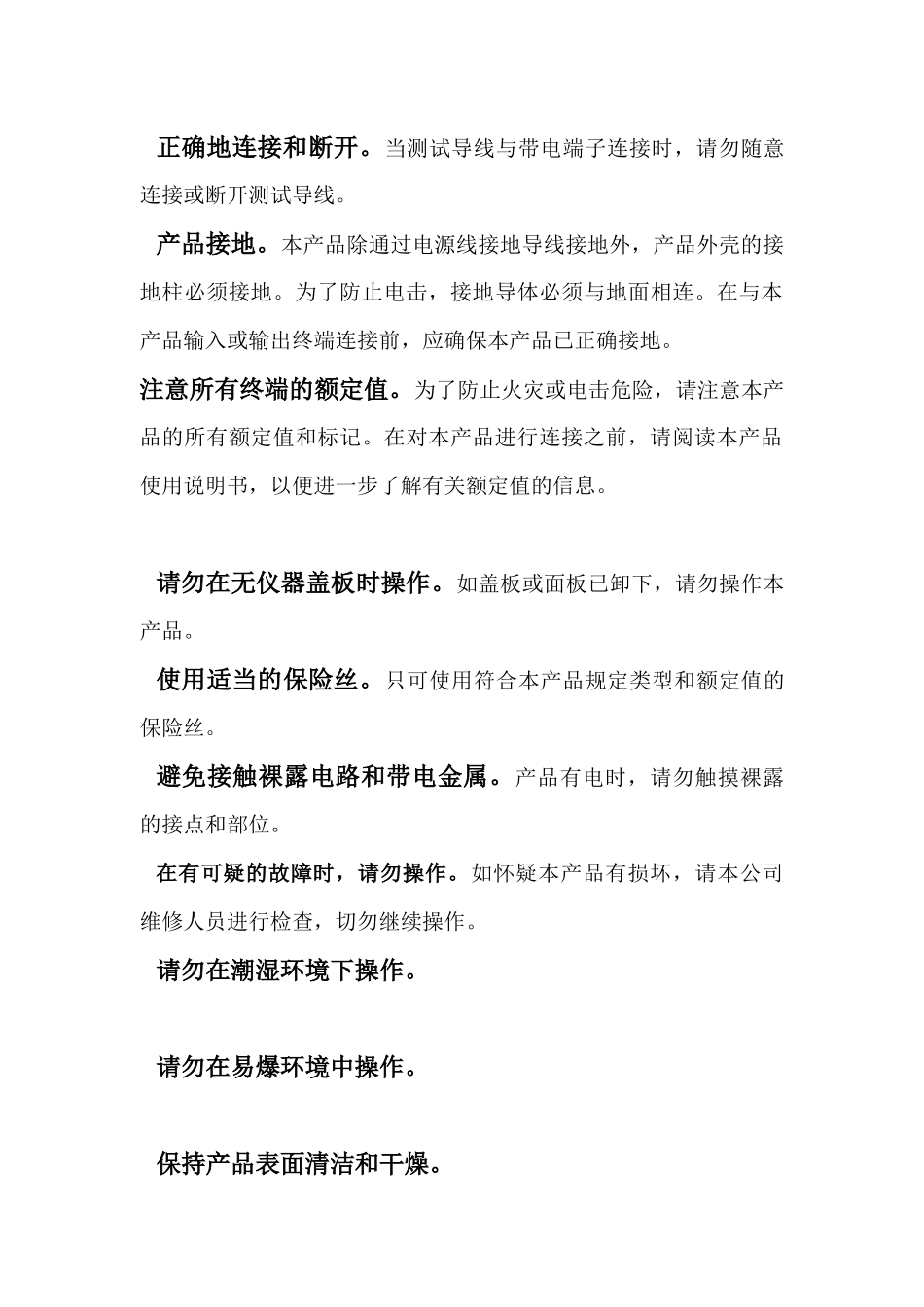

系列操作箱（台）技术资料http://www.whhuatian.com/595/index.html尊敬的顾客感谢您购买本公司XC/TC系列操作箱（台）。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：湖北省武汉市洪山区关山路27号销售热线：（027）87492243(直拨)售后服务：（027）87459656(直拨)传真：（027）87803129E-mail：whhuatian@163.com网址：www.whhuatian.com慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品损坏的状况或做法。目录一、产品概述…………………………………………5二、工作原理…………………………………………5三、结构（面板布置）………………………………6四、技术参数、规格及选用配套……………………7五、操作指南………………………………………8六、使用与维护……………………………………8七、使用条件使用条件………………………………9八、随机附件…………………………………………9一、产品概述：本系列操作箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：合闸声光报警；计时声光报警；电子式低压电流保护（箱式）；高压电压直读；耐压试验时间自由设定（数显）；A、移动式结构（台式）二、工作原理：本系列操作箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。其工作原理见图1：图1：操作箱（台）工作原理三、结构（面板布置）：图2：操作箱（台）面板布置1—电源插座2—数显时间继电器3—电子电流整定器4—启动、停止、计时按钮5—高压电压指示表6—低压电流指示表7—信号灯、报警闪光灯8—接线柱图3：操作箱（台）面板布置1—信号灯、报警闪光灯2—报警器出音孔3—电流保护继电器4—高压电压指示表5—数显时间继电器6—启动、停止、计时按钮7—低压电流表四、技术参数、规格及选用配套该操作箱（台）的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P0=0.75P选配。式中P0—试验变压...
