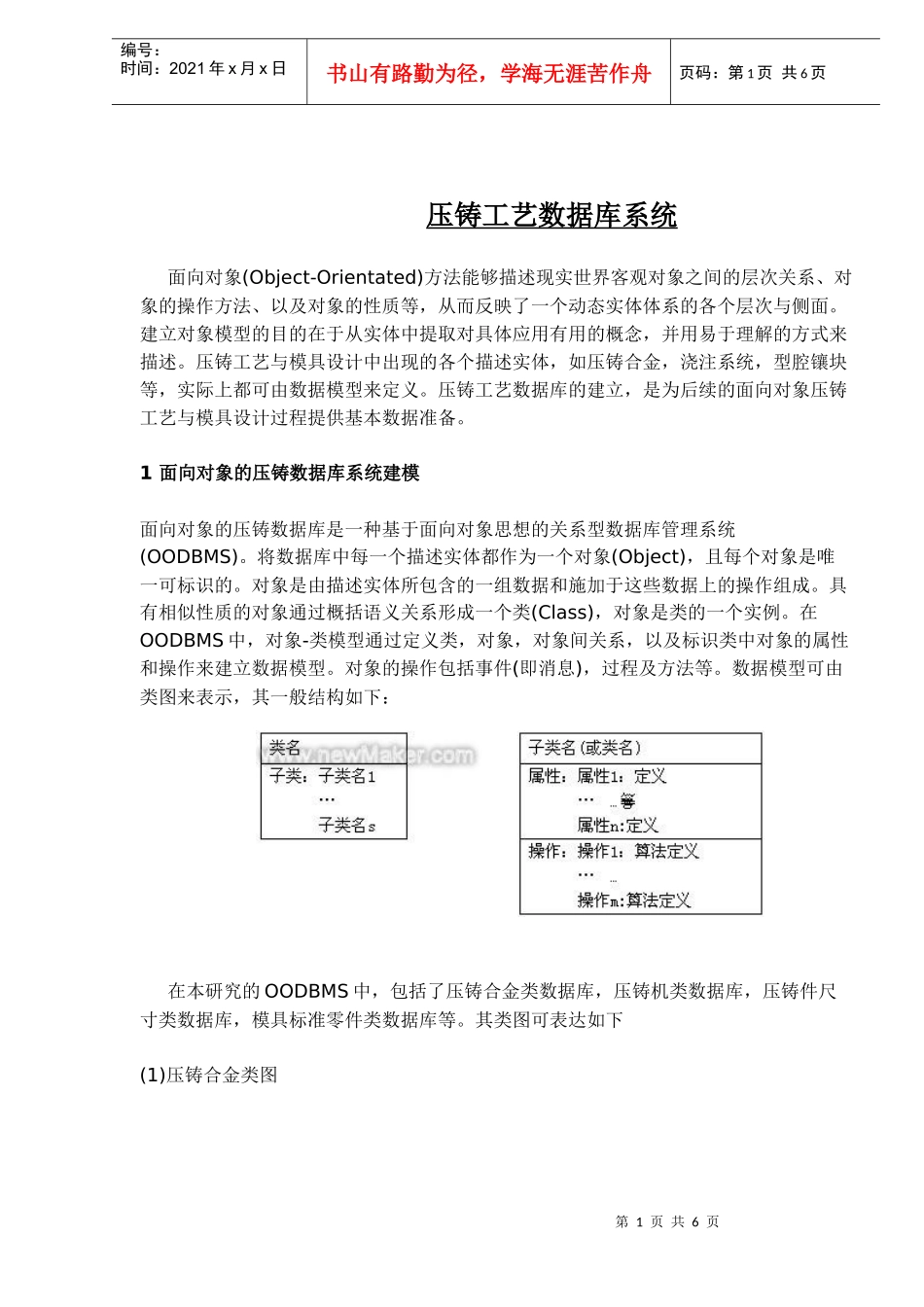

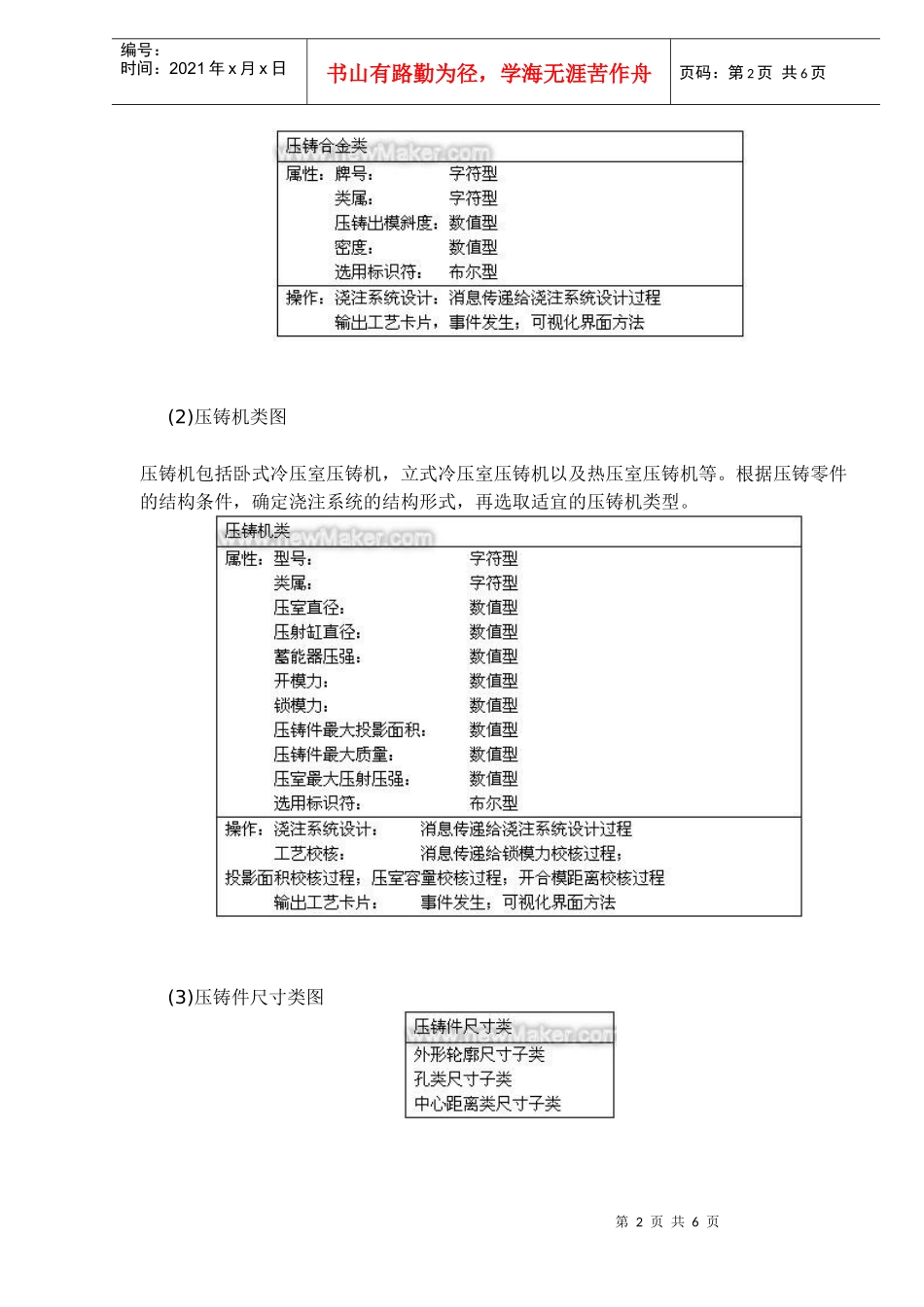

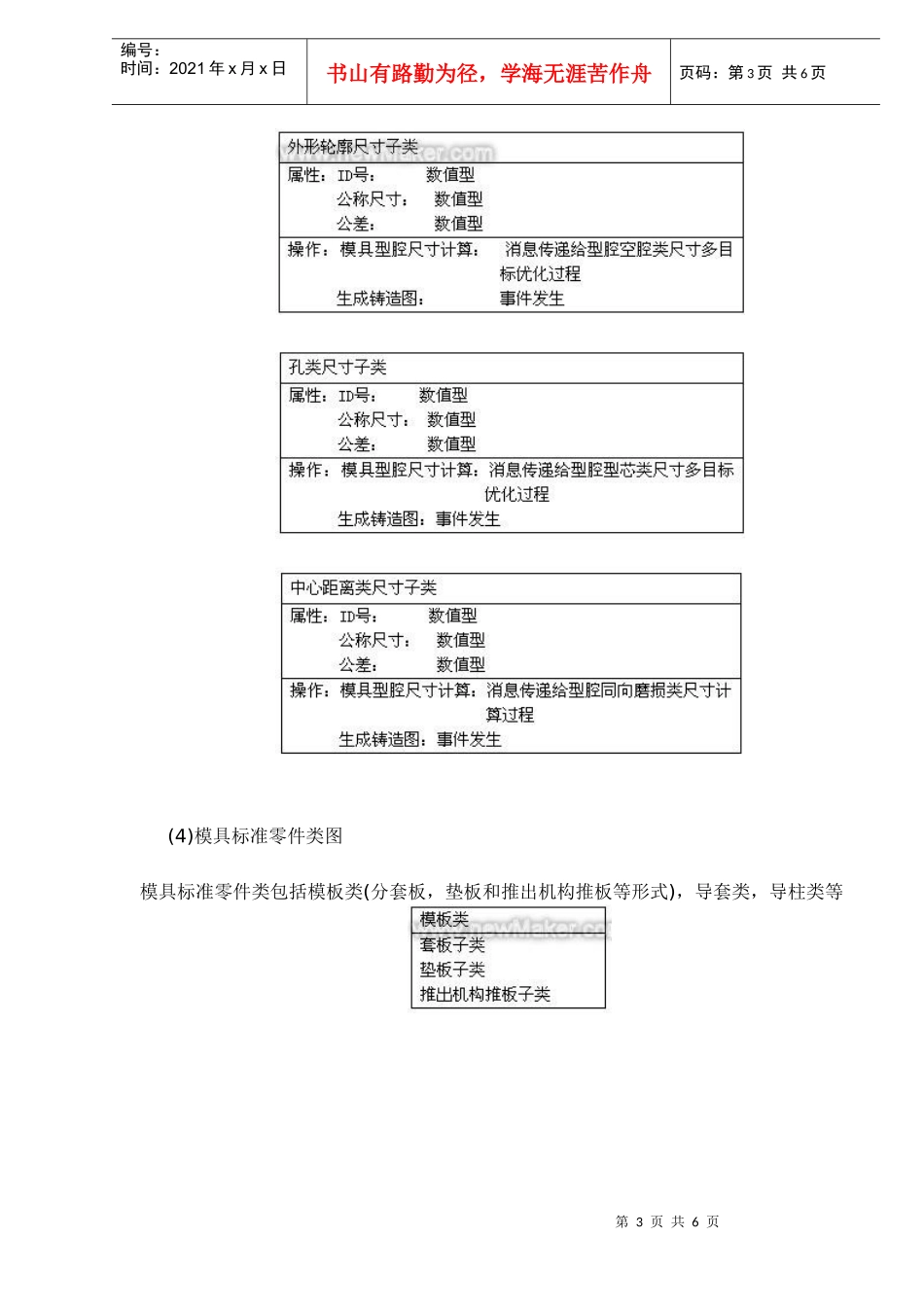

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页压铸工艺数据库系统面向对象(Object-Orientated)方法能够描述现实世界客观对象之间的层次关系、对象的操作方法、以及对象的性质等，从而反映了一个动态实体体系的各个层次与侧面。建立对象模型的目的在于从实体中提取对具体应用有用的概念，并用易于理解的方式来描述。压铸工艺与模具设计中出现的各个描述实体，如压铸合金，浇注系统，型腔镶块等，实际上都可由数据模型来定义。压铸工艺数据库的建立，是为后续的面向对象压铸工艺与模具设计过程提供基本数据准备。1面向对象的压铸数据库系统建模面向对象的压铸数据库是一种基于面向对象思想的关系型数据库管理系统(OODBMS)。将数据库中每一个描述实体都作为一个对象(Object)，且每个对象是唯一可标识的。对象是由描述实体所包含的一组数据和施加于这些数据上的操作组成。具有相似性质的对象通过概括语义关系形成一个类(Class)，对象是类的一个实例。在OODBMS中，对象-类模型通过定义类，对象，对象间关系，以及标识类中对象的属性和操作来建立数据模型。对象的操作包括事件(即消息)，过程及方法等。数据模型可由类图来表示，其一般结构如下：在本研究的OODBMS中，包括了压铸合金类数据库，压铸机类数据库，压铸件尺寸类数据库，模具标准零件类数据库等。其类图可表达如下(1)压铸合金类图第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页(2)压铸机类图压铸机包括卧式冷压室压铸机，立式冷压室压铸机以及热压室压铸机等。根据压铸零件的结构条件，确定浇注系统的结构形式，再选取适宜的压铸机类型。(3)压铸件尺寸类图第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页(4)模具标准零件类图模具标准零件类包括模板类(分套板，垫板和推出机构推板等形式)，导套类，导柱类等第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页导套类和导柱类还存在如下关联语义关系关于各个对象类的操作，将在后续的压铸工艺与模具设计中实现。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页例如，对于压铸机类的“压室直径”(ChbDiameter)属性参数，在后续浇注系统设计模块与压室容量校核模块会发生如下操作GlobalChbDiameterAsDouble′在项目标准模块中定义全局变量：PrivateSubPourSys—Click()′浇注系统设计菜单驱动事件：Datal.Recordset.FindFirst“规则”′按规则访问数据库记录Datal.Recordset.Fields(“压室直径”).Value′提取当前记录中压室直径字段的数据Parameters=Function(ChbDiameter)′浇注工艺参数设计函数EndSubPrivateSubChbVolumeChk—Click()′压室容量校核菜单驱动事件Check(ChbDiameter)′调用校核过程EndSub其中，浇注工艺参数设计函数Function()的建模已在文献［1］予以论述，校核过程Check()的定义见文献［2］。2数据库系统的实现数据库的实现遵循如下原则每一类用关系数据库的一个表来实现，不同子类也用同一表统一实现，但须加上类属标识符。对各表的标志属性取值格式加以约束，以实现数据库的联动修改，并辅助实现消息触发功能。当对象类与类之间存在关联语义关系时，可在一个类的表中存储关联对象类的实例名。对同一对象类的属性和操作采用统一的命名格式，即使用命名约束的方法来实现属性和操作的封装，完成消息触发的功能。在具体实现时，采用可视化数据管理器建立一个Access格式的关系数据库，然后用数据控制对象来实现数据库系统的可视化，并进行表中数据的增加，删除及修改等编辑工作。下面是数据库中的“压铸合金数据表”及其在CAD系统中的可视化界面。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页3结论由于面向对象的思想贯穿于整个压铸工艺与模具设计过程，使得面向对象的关系型数据库与后续设计过程具有很好的衔接性。此外，面向对象方法的应用不受具体数据库格式类型的限制，增强了其应用的灵活性与实现的方便性，能有效地支持复杂对象体系的整个设计过程。
