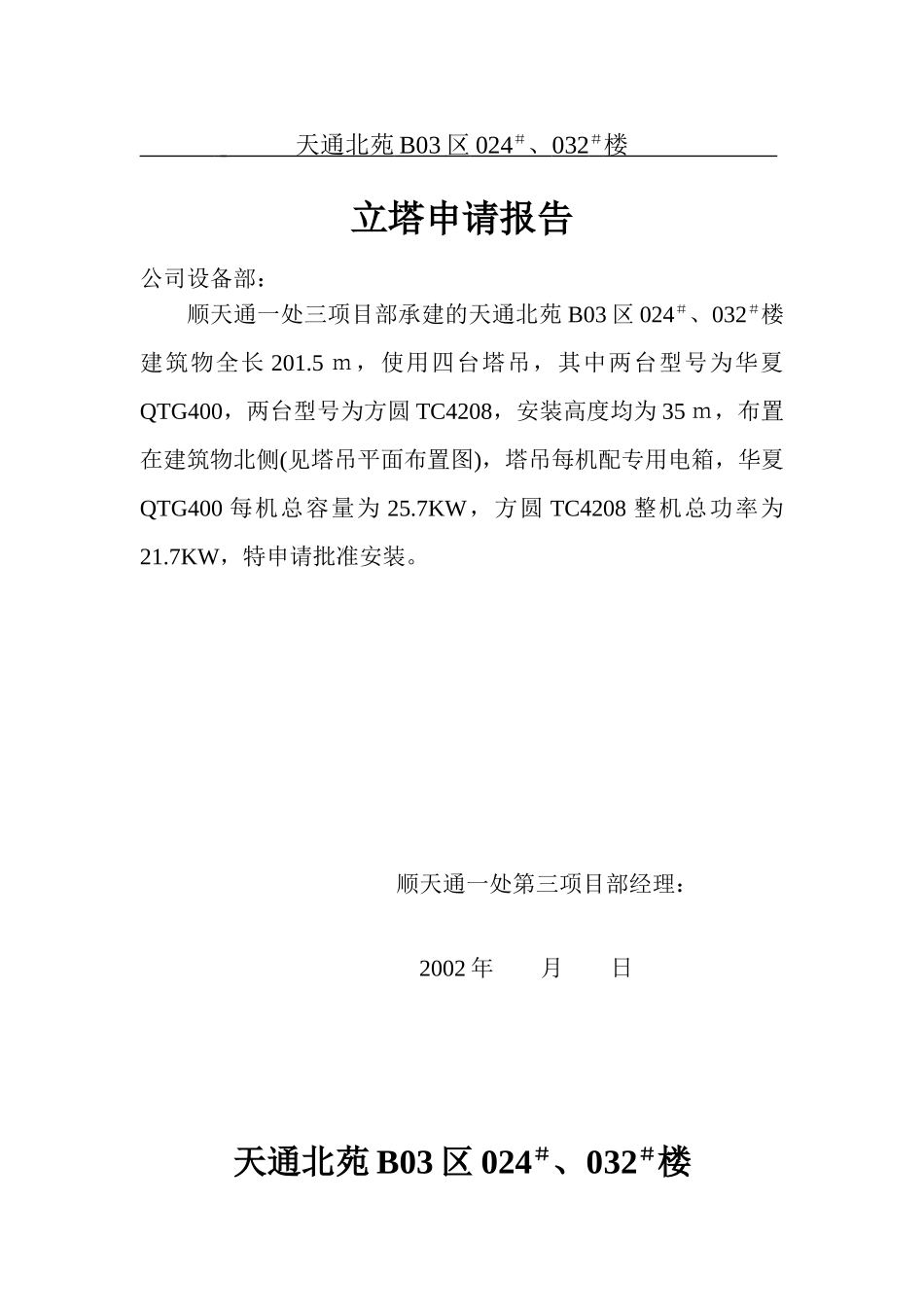

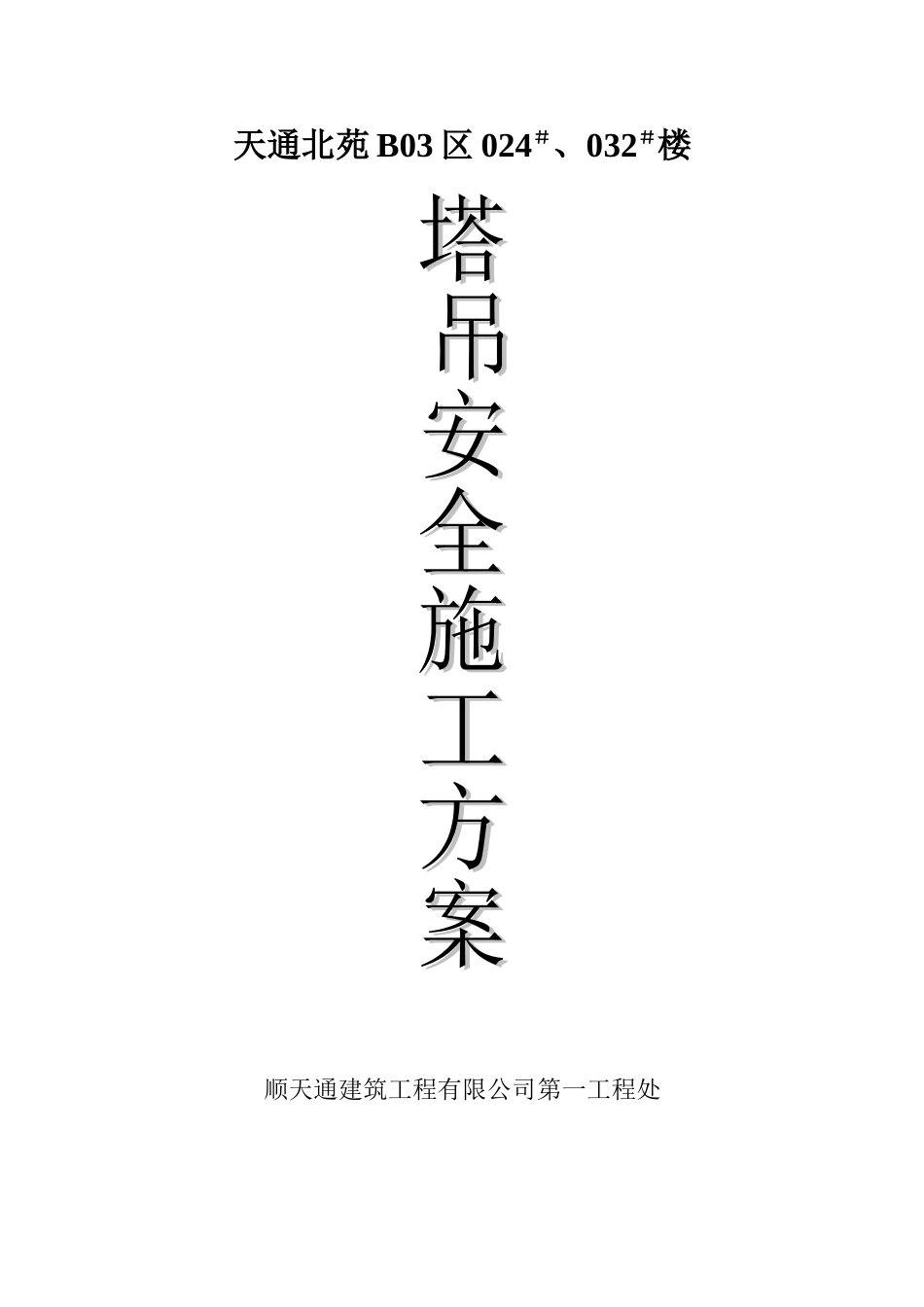

天通北苑B03区024＃、032＃楼顺天通建筑工程有限公司第一工程处天通北苑B03区024＃、032＃楼塔吊安全方案审批表方案名称：天通北苑B03区024＃、032＃楼工地方圆TC4208底架固定式塔吊安装方案华夏QTG400底架固定式塔吊安装方案方案编制人：方案审批人：工程概况：顺天通一处项目部承建天通北苑B03区024#、032#住宅楼，位于北京昌平区、拟建工程座北朝南，呈一字形，总建筑面积为21209.6m2，共十二个单元，先用两台方圆TC4208型和两台华夏QTG400型塔吊，布置在北侧，塔吊配专用电箱。天通北苑B03区024＃、032＃楼立塔申请报告公司设备部：顺天通一处三项目部承建的天通北苑B03区024＃、032＃楼建筑物全长201.5ｍ，使用四台塔吊，其中两台型号为华夏QTG400，两台型号为方圆TC4208，安装高度均为35ｍ，布置在建筑物北侧(见塔吊平面布置图)，塔吊每机配专用电箱，华夏QTG400每机总容量为25.7KW，方圆TC4208整机总功率为21.7KW，特申请批准安装。顺天通一处第三项目部经理：2002年月日天通北苑B03区024＃、032＃楼塔基施工方案塔机型号：华夏QTG400型顺天通建筑工程有限公司第一工程处2002年10月1日目录第一章：工程概况……………………………………………1第二章：施工总体部署………………………………………1第三章：施工方法……………………………………………1第四章：质量标准……………………………………………1第五章：塔吊基础的沉降观测………………………………1编制依据：1、024＃、032＃楼施工平面布置图2、塔吊基础平面图3、国家施工规范、规程、标准第一章工程概况本工程设有四台塔吊，其中有两台型号为华夏QTG400型，安装高度均为35ｍ，布置在建筑物北侧(见塔吊平面布置图)，塔吊每机配专用电箱，华夏QTG400每机总容量为25.7KW，基础为钢筋混凝土基础，现场内“三通一平”工作已完成，024＃、032＃楼的测量工作已做好，华夏QTG400塔吊基础形式为正方形，大小为6000m×6000m，基础厚为1200mm，底架通过预埋在基础中的地脚螺栓固定在基础上，用于与塔身基础连接。第二章施工总体部署一、塔吊型号的确定本工程为砖混结构，无大模板，无大型预制构件吊装，对起重量无过高要求，考虑现有经济条件等因素，选用两台型号为华夏QTG400和两台型号为方圆TC4208的塔式起重机。二、塔吊位置的布置原则1、为发挥塔基的最大服务范围，塔吊的位置应靠近建筑物。2、再布置塔吊位置时，应考虑塔吊在安装与拆卸期间应具备一定的活动空间，即塔臂的安置应有一定长度的活动距离。3、考虑塔吊拆除后塔吊基础处理较为困难，塔吊基础位置应尽量躲开进户水、电管线、标高不低于规划后的室外地坪500mm。三、塔吊基础的演算1、塔吊稳定性的演算：为保证基础的稳定，塔吊不致倾覆，在非工作情况下，作用于基础的各种力的偏心距应满足下列条件：E=(M+H×N)/(V+G)≤1/3LM—作用于塔身的不平衡力矩(非工作状态)H—作用塔吊的水平力L—混凝土基础边长N—混凝土基础厚度V—塔吊结构自重力，可取塔吊技术说明书G—基础自重力E=(184.05tm+7.1tm*1.2)/(42t+87.09t)-1.50m≤1/3L-1.6m结论：该塔吊在非作业条件下不致倾覆，是安全的。2、地基最大压力演算：基础对地的最大压力演算：&地=2(V+G)/[3*L*C]≤[&地]式中C—L/2-E[&地]—允许地耐力&地=2(47tm+87.09tm)/[3*4.8*(4.8/2-1.50)]=20.69t/m2≤22t/m2结论：塔基的基础承载力能满足塔吊最大压力，塔吊是安全可靠的。四、材料计划：序号材料名称规格数量进场日期1水泥PC.32.5R50T2002年10月1日2砂中砂50m32002年10月1日3石5-25mm100m32002年10月1日4钢筋Φ12、Φ208t2002年10月1日5螺栓及螺母M3680套2002年10月1日6大垫板300*4008件2002年10月1日7小垫板150*2004件2002年10月1日五、劳动力计划序号工种人数进场日期1瓦工42002年10月1日2力工82002年10月1日3抹灰工42002年10月1日4钢筋工32002年10月1日5焊工22002年10月1日第三章施工方法一、测量根据塔吊平面布置图，安排专人将塔吊位置定位，将定位控制桩保护好，以备开挖基坑后控制基础位置。待垫层施工完后利用控制桩将基础线引测到垫层上，钢筋绑扎完成后，利用控制桩将预埋螺栓定位并焊接牢固。二、土方...
