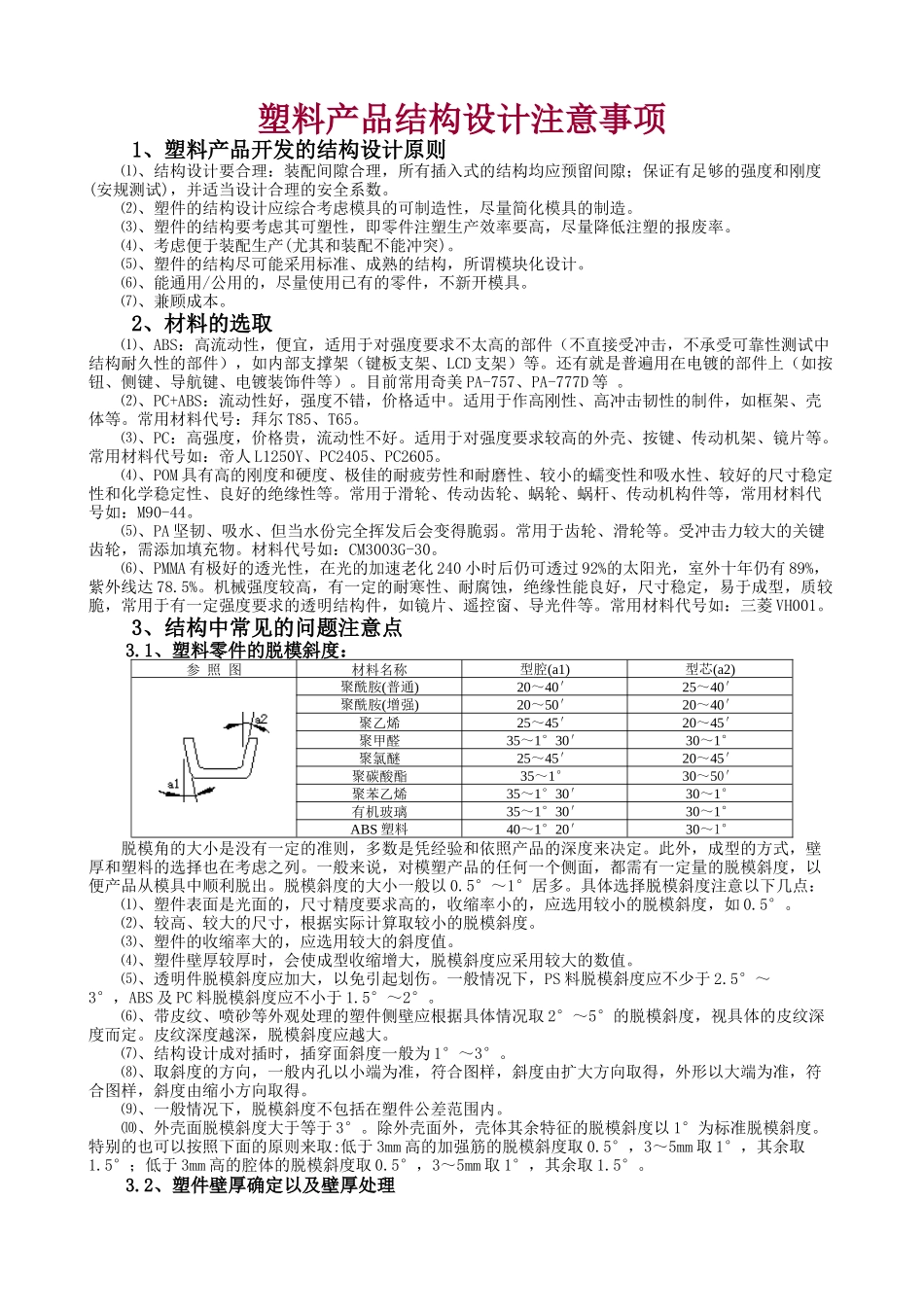

塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度(安规测试)，并适当设计合理的安全系数。⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。⑶、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。⑷、考虑便于装配生产(尤其和装配不能冲突)。⑸、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。⑹、能通用/公用的，尽量使用已有的零件，不新开模具。⑺、兼顾成本。2、材料的选取⑴、ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。目前常用奇美PA-757、PA-777D等。⑵、PC+ABS：流动性好，强度不错，价格适中。适用于作高刚性、高冲击韧性的制件，如框架、壳体等。常用材料代号：拜尔T85、T65。⑶、PC：高强度，价格贵，流动性不好。适用于对强度要求较高的外壳、按键、传动机架、镜片等。常用材料代号如：帝人L1250Y、PC2405、PC2605。⑷、POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。⑸、PA坚韧、吸水、但当水份完全挥发后会变得脆弱。常用于齿轮、滑轮等。受冲击力较大的关键齿轮，需添加填充物。材料代号如：CM3003G-30。⑹、PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。常用材料代号如：三菱VH001。3、结构中常见的问题注意点3.1、塑料零件的脱模斜度：参照图材料名称型腔(a1)型芯(a2)聚酰胺(普通)20～40′25～40′聚酰胺(增强)20～50′20～40′聚乙烯25～45′20～45′聚甲醛35～1°30′30～1°聚氯醚25～45′20～45′聚碳酸酯35～1°30～50′聚苯乙烯35～1°30′30～1°有机玻璃35～1°30′30～1°ABS塑料40～1°20′30～1°脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。此外，成型的方式，壁厚和塑料的选择也在考虑之列。一般来说，对模塑产品的任何一个侧面，都需有一定量的脱模斜度，以便产品从模具中顺利脱出。脱模斜度的大小一般以0.5°～1°居多。具体选择脱模斜度注意以下几点：⑴、塑件表面是光面的，尺寸精度要求高的，收缩率小的，应选用较小的脱模斜度，如0.5°。⑵、较高、较大的尺寸，根据实际计算取较小的脱模斜度。⑶、塑件的收缩率大的，应选用较大的斜度值。⑷、塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。⑸、透明件脱模斜度应加大，以免引起划伤。一般情况下，PS料脱模斜度应不少于2.5°～3°，ABS及PC料脱模斜度应不小于1.5°～2°。⑹、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2°～5°的脱模斜度，视具体的皮纹深度而定。皮纹深度越深，脱模斜度应越大。⑺、结构设计成对插时，插穿面斜度一般为1°～3°。⑻、取斜度的方向，一般内孔以小端为准，符合图样，斜度由扩大方向取得，外形以大端为准，符合图样，斜度由缩小方向取得。⑼、一般情况下，脱模斜度不包括在塑件公差范围内。⑽、外壳面脱模斜度大于等于3°。除外壳面外，壳体其余特征的脱模斜度以1°为标准脱模斜度。特别的也可以按照下面的原则来取:低于3mm高的加强筋的脱模斜度取0.5°，3～5mm取1°，其余取1.5°；低于3mm高的腔体的脱模斜度取0.5°，3～5mm取1°，其余取1.5°。3.2、塑件壁厚确定以及壁厚处理合理的确定塑件的壁厚是很重要的。塑件的壁厚首先决定于塑件的使用要求：包括零件的强度、质量成本、电气性能、尺寸稳定性以及装配等各项要求，一般壁厚都有经验值，参考类似即可确定，其中注意点如下：⑴、塑件壁厚应尽量均匀，避免太...
