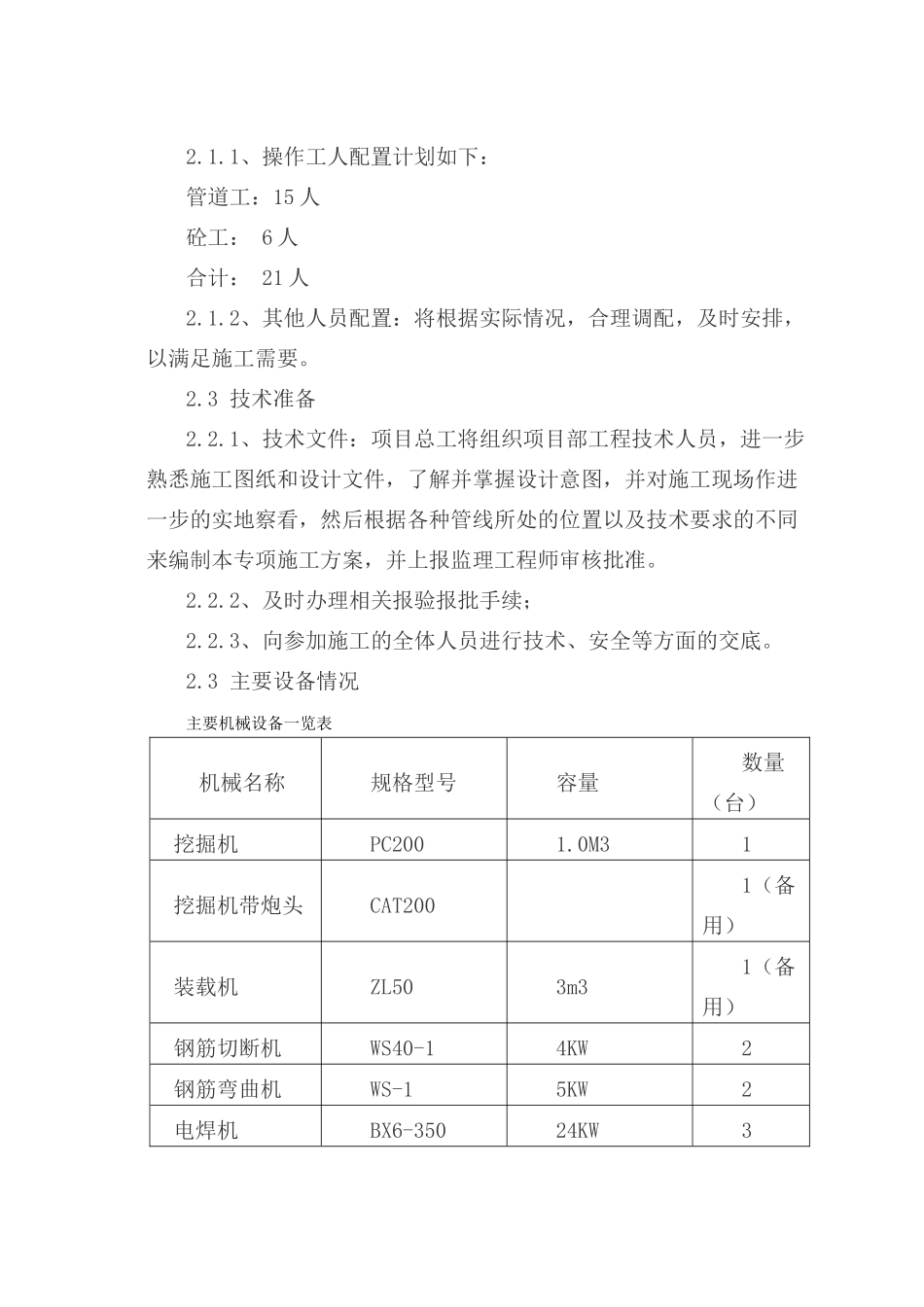

……%#……#￥……￥&￥*&%&*……*（……）第一章概况1.1工程概况本工程为**经济开发区**弱电综合管道工程，为单侧布置，管群位置依据规范红线布置距临近侧道路边线0.5m。一般人行道下主线信息管道采用16孔双壁波纹管；管群在车行道下采用玻璃钢管。1.2施工内容**经济开发区**东段弱电综合管道工程，施工主要内容为管道土方工程、管道垫层及管道包管等，以及原有道路结构的拆除及恢复。第二章施工安排2.1前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏解；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。2.2人员组织根据合同要求和我部总体施工计划，为顺利完成市政地面管线工程，我公司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员和进行监督作业。施工作业人员计划60人。2.1.1、操作工人配置计划如下：管道工：15人砼工：6人合计：21人2.1.2、其他人员配置：将根据实际情况，合理调配，及时安排，以满足施工需要。2.3技术准备2.2.1、技术文件：项目总工将组织项目部工程技术人员，进一步熟悉施工图纸和设计文件，了解并掌握设计意图，并对施工现场作进一步的实地察看，然后根据各种管线所处的位置以及技术要求的不同来编制本专项施工方案，并上报监理工程师审核批准。2.2.2、及时办理相关报验报批手续；2.2.3、向参加施工的全体人员进行技术、安全等方面的交底。2.3主要设备情况主要机械设备一览表机械名称规格型号容量数量（台）挖掘机PC2001.0M31挖掘机带炮头CAT2001（备用）装载机ZL503m31（备用）钢筋切断机WS40-14KW2钢筋弯曲机WS-15KW2电焊机BX6-35024KW3第三章施工工艺3.1测量放样3.1.1、根据设计院提供**道路工程地下管线探测成果报告资料及项目部实际地下管线探摸结果报告，利用全站仪，根据设计院给导线点以及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识，做好保护工作。3.1.2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人都能知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。3.2施工技术要点通信管道工程3.2.1沟槽回填土填方材料品种:三类土。密实度:填土压实系数不小于0.95，若在道路下还应满足道路路基的相关要求。其他:结构砼强度达到100%后方可回填土，侧墙两边回填土应对称进行，薄层轻夯，不得用重型机械压实。3.2.2PVC排水管管道材料名称:PVC排水管；管材规格:φ110mmPVC管；埋设深度:以设计图纸为准；其它:人孔井排水均采用dφ110mmPVC排水管就近排入附近雨水井内；垫层厚度为8cm厚c10砼。3.2.3双壁波纹管管道材料名称:双壁波纹管，含伸缩缝；管材规格:φ110mm*4mm；埋设深度:以设计图纸为准；接口形式:采用接结胶圈固定连接；垫层厚度,材料品种,强度:C10砼垫层，厚8cm；基础断面形式,混凝土强度等级,石料最大粒径:C15素混凝土包封；其他:如果在车行道下管道覆土不足0.7m，包管结构应做加筋加固处理。3.2.4玻璃钢管管道材料名称:玻璃钢管，含伸缩缝；管材规格:φ100mm*5mm；埋设深度:以设计图纸为准；接口形式:采用接结胶圈固定连接；垫层厚度,材料品种,强度:C10砼垫层，厚8cm；基础断面形式,混凝土强度等级,石料最大粒径:C15素混凝土包封；其他:如果在车行道下管道覆土不足0.7m，包管结构应做加筋加固处理。3.2.5人孔井施工1、井的尺寸,深度:具体详见小号直通井施工图；2、井身材料:侧墙采用M10水泥砂浆砌MU10灰砂砖，抹面座浆采用1:2.5防水水泥砂浆厚内15mm/外20mm；3、基础:厚度,强度:底板采用C15混凝土，厚12cm；4、盖板:上覆盖板采用C20混凝土，厚15cm，(含盖板钢筋)；5、盖板安装:墙体的强度达到100%后方可安装上覆盖板,然后回填土；积水罐、井圈及铸铁井盖均采用成品件；6、其它:砌体施工质量控制等级为B级，墙体与底板连接处应凿毛，砖砌前要清洗干净，砌体砂浆必须饱满，墙身预留管孔与管道敷设同步实施,人孔井排水采用d150mm的PVC排水管就近排入附近...
