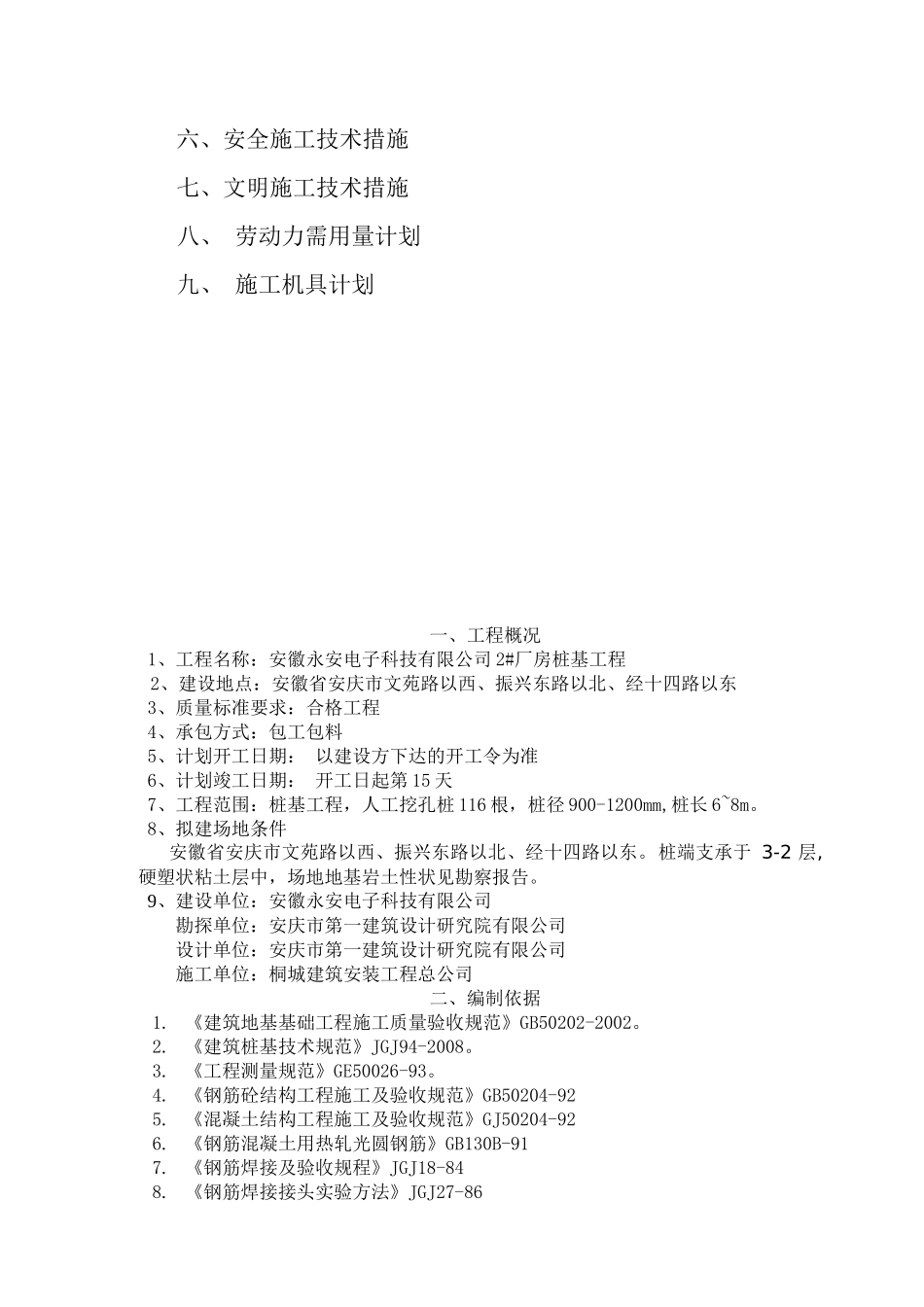

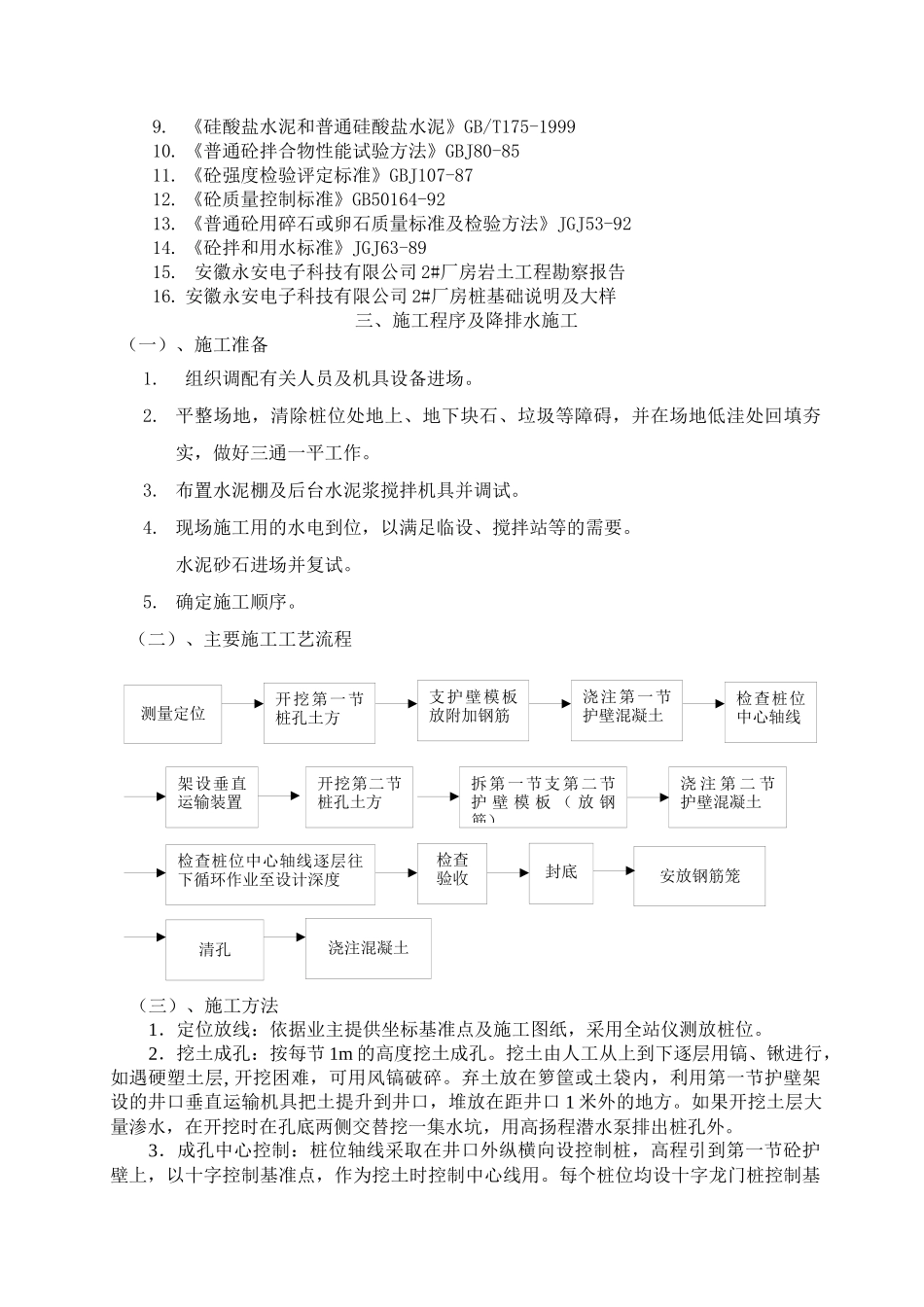

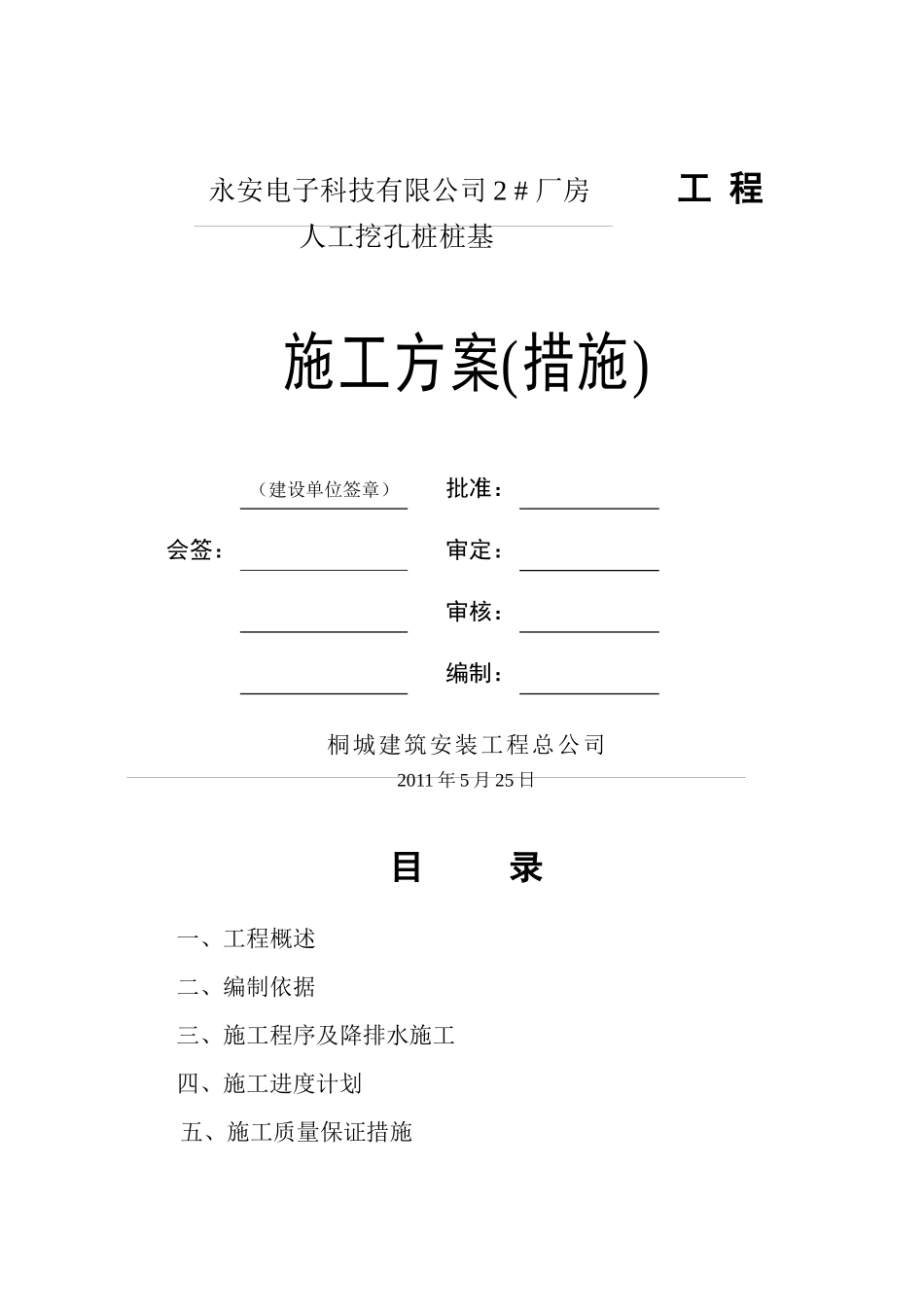

永安电子科技有限公司2#厂房工程人工挖孔桩桩基施工方案(措施)（建设单位签章）批准：会签：审定：审核：编制：桐城建筑安装工程总公司2011年5月25日目录一、工程概述二、编制依据三、施工程序及降排水施工四、施工进度计划五、施工质量保证措施六、安全施工技术措施七、文明施工技术措施八、劳动力需用量计划九、施工机具计划一、工程概况1、工程名称：安徽永安电子科技有限公司2#厂房桩基工程2、建设地点：安徽省安庆市文苑路以西、振兴东路以北、经十四路以东3、质量标准要求：合格工程4、承包方式：包工包料5、计划开工日期：以建设方下达的开工令为准6、计划竣工日期：开工日起第15天7、工程范围：桩基工程，人工挖孔桩116根，桩径900-1200mm,桩长6~8m。8、拟建场地条件安徽省安庆市文苑路以西、振兴东路以北、经十四路以东。桩端支承于3-2层,硬塑状粘土层中，场地地基岩土性状见勘察报告。9、建设单位：安徽永安电子科技有限公司勘探单位：安庆市第一建筑设计研究院有限公司设计单位：安庆市第一建筑设计研究院有限公司施工单位：桐城建筑安装工程总公司二、编制依据1.《建筑地基基础工程施工质量验收规范》GB50202-2002。2.《建筑桩基技术规范》JGJ94-2008。3.《工程测量规范》GE50026-93。4.《钢筋砼结构工程施工及验收规范》GB50204-925.《混凝土结构工程施工及验收规范》GJ50204-926.《钢筋混凝土用热轧光圆钢筋》GB130B-917.《钢筋焊接及验收规程》JGJ18-848.《钢筋焊接接头实验方法》JGJ27-869.《硅酸盐水泥和普通硅酸盐水泥》GB/T175-199910.《普通砼拌合物性能试验方法》GBJ80-8511.《砼强度检验评定标准》GBJ107-8712.《砼质量控制标准》GB50164-9213.《普通砼用碎石或卵石质量标准及检验方法》JGJ53-9214.《砼拌和用水标准》JGJ63-8915.安徽永安电子科技有限公司2#厂房岩土工程勘察报告16.安徽永安电子科技有限公司2#厂房桩基础说明及大样三、施工程序及降排水施工（一）、施工准备1.组织调配有关人员及机具设备进场。2.平整场地，清除桩位处地上、地下块石、垃圾等障碍，并在场地低洼处回填夯实，做好三通一平工作。3.布置水泥棚及后台水泥浆搅拌机具并调试。4.现场施工用的水电到位，以满足临设、搅拌站等的需要。水泥砂石进场并复试。5.确定施工顺序。（二）、主要施工工艺流程（三）、施工方法1．定位放线：依据业主提供坐标基准点及施工图纸，采用全站仪测放桩位。2．挖土成孔：按每节1m的高度挖土成孔。挖土由人工从上到下逐层用镐、锹进行，如遇硬塑土层,开挖困难，可用风镐破碎。弃土放在箩筐或土袋内，利用第一节护壁架设的井口垂直运输机具把土提升到井口，堆放在距井口1米外的地方。如果开挖土层大量渗水，在开挖时在孔底两侧交替挖一集水坑，用高扬程潜水泵排出桩孔外。3．成孔中心控制：桩位轴线采取在井口外纵横向设控制桩，高程引到第一节砼护壁上，以十字控制基准点，作为挖土时控制中心线用。每个桩位均设十字龙门桩控制基开挖第一节桩孔土方支护壁模板放附加钢筋浇注第一节护壁混凝土检查桩位中心轴线架设垂直运输装置开挖第二节桩孔土方拆第一节支第二节护壁模板（放钢筋）浇注第二节护壁混凝土检查桩位中心轴线逐层往下循环作业至设计深度检查验收封底安放钢筋笼清孔浇注混凝土测量定位准点。4．安装护壁钢筋和支护护壁模板：护壁钢筋根据设计图纸要求在钢筋制作场地下好料，再支护模板前安装好，再支护模板，护壁模板中心线控制，每节以十字线对中，吊大线锤控制中心点位置。5．设置操作平台：在模板顶放置操作平台，平台为圆形，用来临时放置混凝土拌合料和灌注护壁混凝土用。6．灌注护壁混凝土：护壁砼要注意捣实，第一节混凝土护壁宜高出地面200mm，与护孔圈浇筑在一起，以便于挡水和定位。7．拆除模板继续下一层的施工：护壁砼在常温下约24小时之后才可以拆除模板；在正常情况下，在第二天下节桩孔土方挖完后拆除。每段护壁浇注混凝土前均通知业主或监理检查。然后继续支模板灌注护壁混凝土,如此循环,直到挖至设计要求的深度，同时通知监理和有关单位进行验孔。8．当桩孔挖至3-2层硬塑状粘土层中，且桩长不小于6米时，则停止掘进，通知建...
