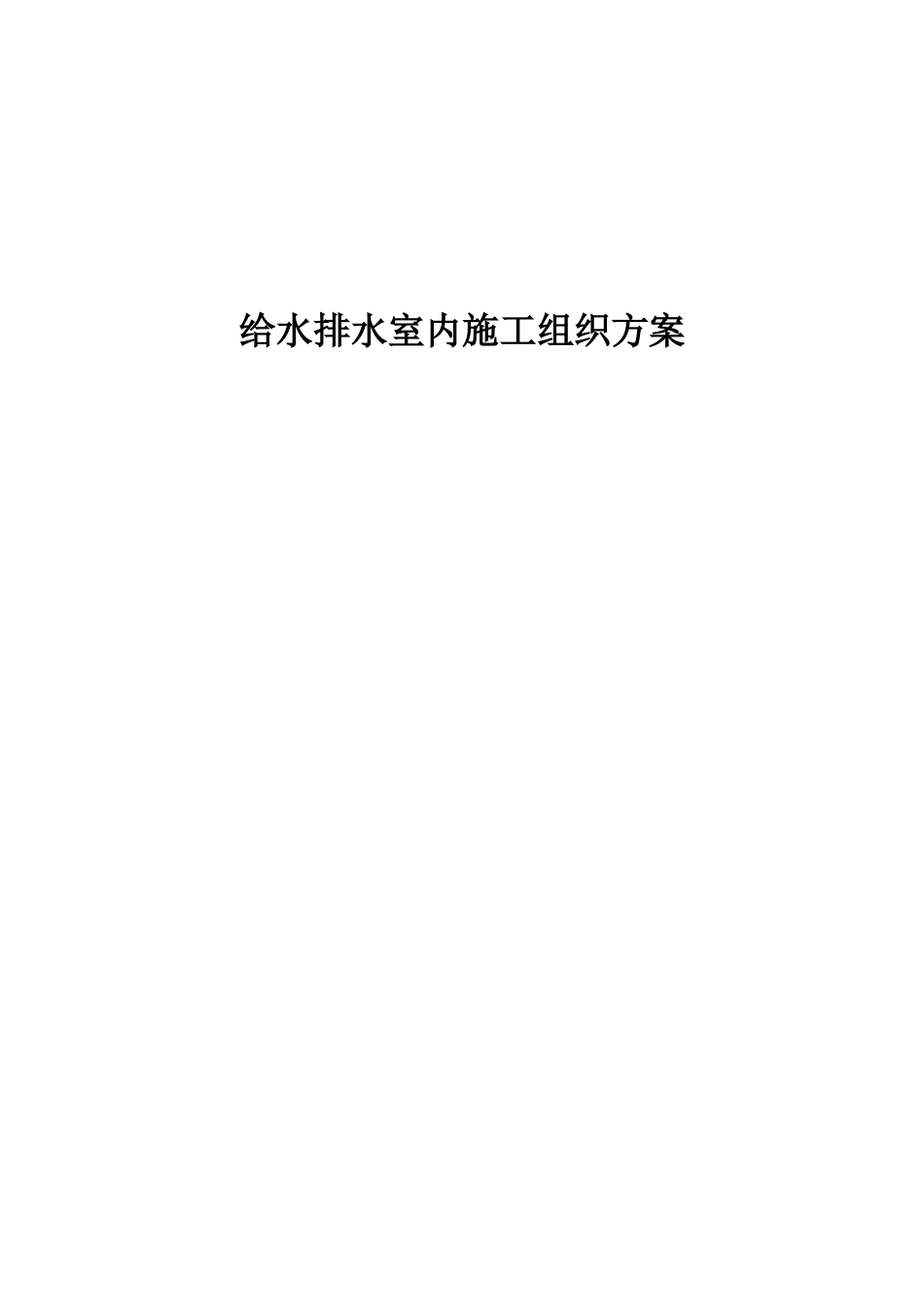

建筑给水排水室内施工组织设计方案VIP免费

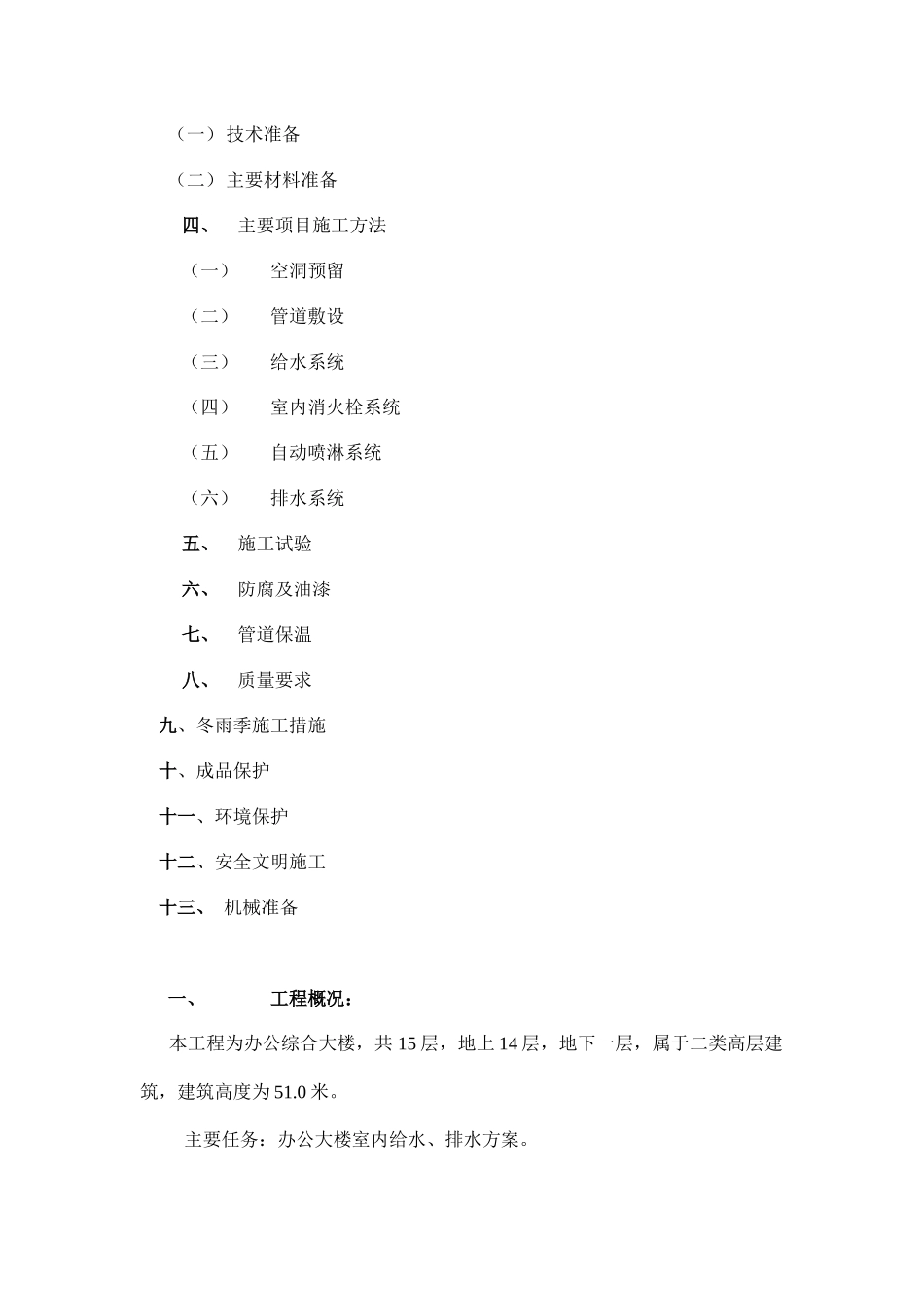

给水排水室内施工组织方案目录一、工程概况二、编制依据三、施工准备（一）技术准备（二）主要材料准备四、主要项目施工方法（一）空洞预留（二）管道敷设（三）给水系统（四）室内消火栓系统（五）自动喷淋系统（六）排水系统五、施工试验六、防腐及油漆七、管道保温八、质量要求九、冬雨季施工措施十、成品保护十一、环境保护十二、安全文明施工十三、机械准备一、工程概况：本工程为办公综合大楼，共15层，地上14层，地下一层，属于二类高层建筑，建筑高度为51.0米。主要任务：办公大楼室内给水、排水方案。本建筑给排水施工组织设计方案的基本顺序为：建筑给水，建筑消防自喷系统；建筑室内排水系统施工组织方案。本工程设有给水系统、排水系统、消火栓系统、自动喷淋系统。（1）本工程水源为自备水源，地下一层下端设有吸水井和消防水池，屋顶设有独立的生活水箱和消防水箱。供水方式：地下一层至地上二层为地区，由市政管网直接供水，三至十四层为高区，由屋顶的生活水箱供水。水池与生活水箱之间用变频水泵供水，生活给水管干管采用钢丝骨架塑料管，支管采用PPR管。（2）消防采用热镀锌钢管，DN<100用丝扣连接，DA≥100用沟槽式卡箍或法兰连接，法兰焊接需二次镀锌。每楼层设置消火栓和自动喷淋系统。室内设有专消火栓给水管网，竖向不分区，管网水平与竖向形成环状，室外设有两套地上式消防水泵接合器与消火栓给水管网连接。为保证消火栓出水口的压力不大于0.5MPa，九层以下的消火栓层采用减压稳压型消火栓。（3）生活污水系统为污、废水合流制。污水经化粪池后排入市政管网。正负零以上污水直接排出室外，正负零以下污、废水汇集至集水坑用潜水泵提升排至室外。污、废水管和通气管采用白色硬聚氯乙烯（UPVC）塑料管，粘结连接。二、编制依据：1、施工图纸：由建设方提供的全套图纸；2、本工程总施工组织；3、国家现行有关给水、排水、消防和卫生等设计规范和规章；《建筑给排水设计规范》GB50015—2003《自动喷水灭火设计规范》GB50084—2001（2005版）《高层民用建筑设计防火设计规范》GB50045—95（2005版）《建筑灭火器配置设计规范》GB50140—2005《汽车库、修车库、停车场设计防火规范》GB5006—97《工程建设标准强制性条文》《房屋建筑部分》（2002年版）4、其它资料：图纸会审、设计变更三、施工准备；（一）技术准备1、工程施工图是施工的主要依据，平面图上表明了管道部件及附属机构建筑物内的平面坐标。系统图表示了其安装标高尺寸，施工时两者相互对照。施工图中的设计说明包含了工程性质、规模、对象、服务和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊的施工方法，因此施工前应认真熟悉工程施工图，并对以上问题做到心中有数。2、施工前由设计单位、建设单位、监理单位、施工单位联合组织的图纸会审，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底，办理图纸会审手续，由施工人员根据设计图纸、施工方案、施工验收规范、质量评定标准向上岗人员进行安装技术交底和安全交底，并办理有关手续。3、产品的技术资料应按设计要求选用，同时对于设备及配件的生产厂“产品说明书”中的型号、规格、尺寸进行核对。4、参考各个专业安装施工图，观察相关专业的管道走向、坐标位置之的交叉配合等是否有冲突，应综合校核。在各类管道密集处应绘出管道平面综合布置图。5、依据ISO9001质量管理体系和质量保证标准编制工程项目质量计划。确定关键工序、特殊工序，编制作业指导书。6、收集已建工程质量通病信息，明确施工重点和难点，设置质量管理点，制定相应质量保证措施和质量预控措施。7、对施工中需要的计量、测量器具提前做好准备（必须年审合格）。(二)主要材料准备1、根据设计要求，合同约定，对施工中使用的主要材料设备在确定生产厂家前，向监理单位和建设单位提供样品和相关资料，经审查并提出相关要求。材料进场后向监理单位报验，并提交质保书、检验报告、合格证等相关资料。2、根据施工图纸和施工进度计划的要求，按材料名称、规格、使用时间、材料的储备计划和消耗定额进行汇总，编制材料计划的使用计划...
