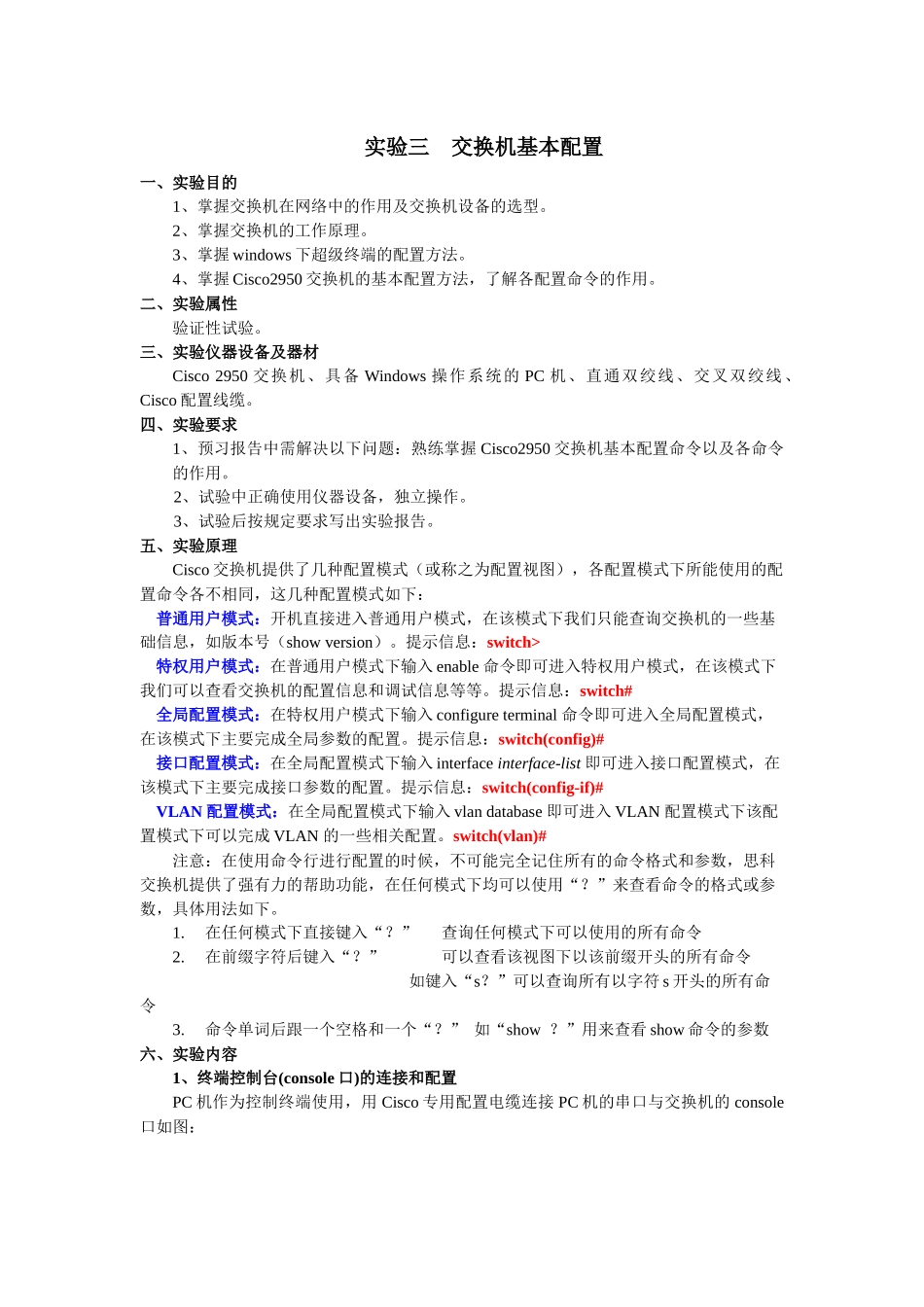

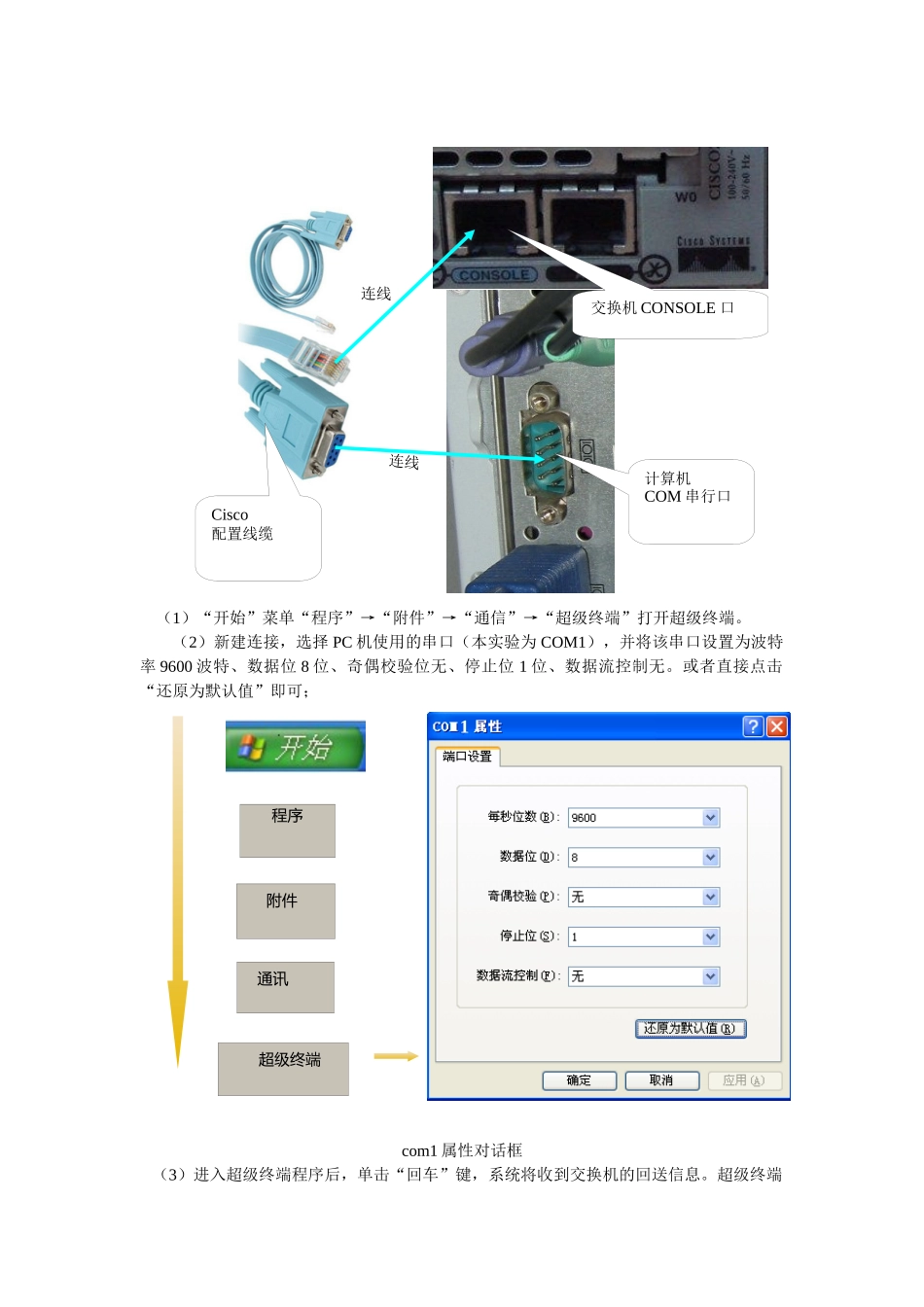

实验三交换机基本配置一、实验目的1、掌握交换机在网络中的作用及交换机设备的选型。2、掌握交换机的工作原理。3、掌握windows下超级终端的配置方法。4、掌握Cisco2950交换机的基本配置方法，了解各配置命令的作用。二、实验属性验证性试验。三、实验仪器设备及器材Cisco2950交换机、具备Windows操作系统的PC机、直通双绞线、交叉双绞线、Cisco配置线缆。四、实验要求1、预习报告中需解决以下问题：熟练掌握Cisco2950交换机基本配置命令以及各命令的作用。2、试验中正确使用仪器设备，独立操作。3、试验后按规定要求写出实验报告。五、实验原理Cisco交换机提供了几种配置模式（或称之为配置视图），各配置模式下所能使用的配置命令各不相同，这几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（showversion）。提示信息：switch>特权用户模式：在普通用户模式下输入enable命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。提示信息：switch#全局配置模式：在特权用户模式下输入configureterminal命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。提示信息：switch(config)#接口配置模式：在全局配置模式下输入interfaceinterface-list即可进入接口配置模式，在该模式下主要完成接口参数的配置。提示信息：switch(config-if)#VLAN配置模式：在全局配置模式下输入vlandatabase即可进入VLAN配置模式下该配置模式下可以完成VLAN的一些相关配置。switch(vlan)#注意：在使用命令行进行配置的时候，不可能完全记住所有的命令格式和参数，思科交换机提供了强有力的帮助功能，在任何模式下均可以使用“？”来查看命令的格式或参数，具体用法如下。1.在任何模式下直接键入“？”查询任何模式下可以使用的所有命令2.在前缀字符后键入“？”可以查看该视图下以该前缀开头的所有命令如键入“s？”可以查询所有以字符s开头的所有命令3.命令单词后跟一个空格和一个“？”如“show？”用来查看show命令的参数六、实验内容1、终端控制台(console口)的连接和配置PC机作为控制终端使用，用Cisco专用配置电缆连接PC机的串口与交换机的console口如图：交换机CONSOLE口计算机COM串行口Cisco配置线缆连线连线程序附件通讯超级终端1（1）“开始”菜单“程序”→“附件”→“通信”→“超级终端”打开超级终端。（2）新建连接，选择PC机使用的串口（本实验为COM1），并将该串口设置为波特率9600波特、数据位8位、奇偶校验位无、停止位1位、数据流控制无。或者直接点击“还原为默认值”即可；com1属性对话框（3）进入超级终端程序后，单击“回车”键，系统将收到交换机的回送信息。超级终端的登陆界面如下：超级终端登陆界面2、交换机工作模式切换（1）登陆交换机，进入用户模式。连接交换机并且登陆。请注意现在交换机上的显示符号。显示如下：Switch>（2）使用help命令，使用help命令（？）查看在用户模式下路有器所支持的命令。（3）进入特权模式，输入（enable）命令，进入特权模式。如果交换机有密码保护那么此时需要输入确认密码。注意现在所显示符号和用户模式时的差别。显示如下：Switch#（4）使用help命令，使用help命令（？）查看在特权模式下路有器所支持的命令。注意和用户模式下的区别。（5）进入全局配置模式，输入命令（configureterminalorconfigt）进入全局配置模式。注意现在所显示符号以及命令提示。显示如下：Switch(config)#（6）使用help命令，使用help命令（？）查看在全局配置模式下路有器所支持的配置命令。（7）退出全局配置模式，使用快捷键（Ctrl+Z）退出全局配置模式，进入特权模式。也可以使用命令（exit）退出全局配置模式。（8）退出特权模式，使用命令（disable）从特权模式会到用户模式。（9）退出交换机，使用命令（exit）退出交换机。这个命令可以用来从特权模式中退出交换机。3、交换机名称、口令设置命令格式（1）通过超级终端进入交换机，并进入全局模式，键入命令：Switch(config)#hostnameswitch2950Switch2950(config)#你会发现交换机的命令提示...
