大桥工程及引道工程钻孔灌注桩技术交底VIP免费

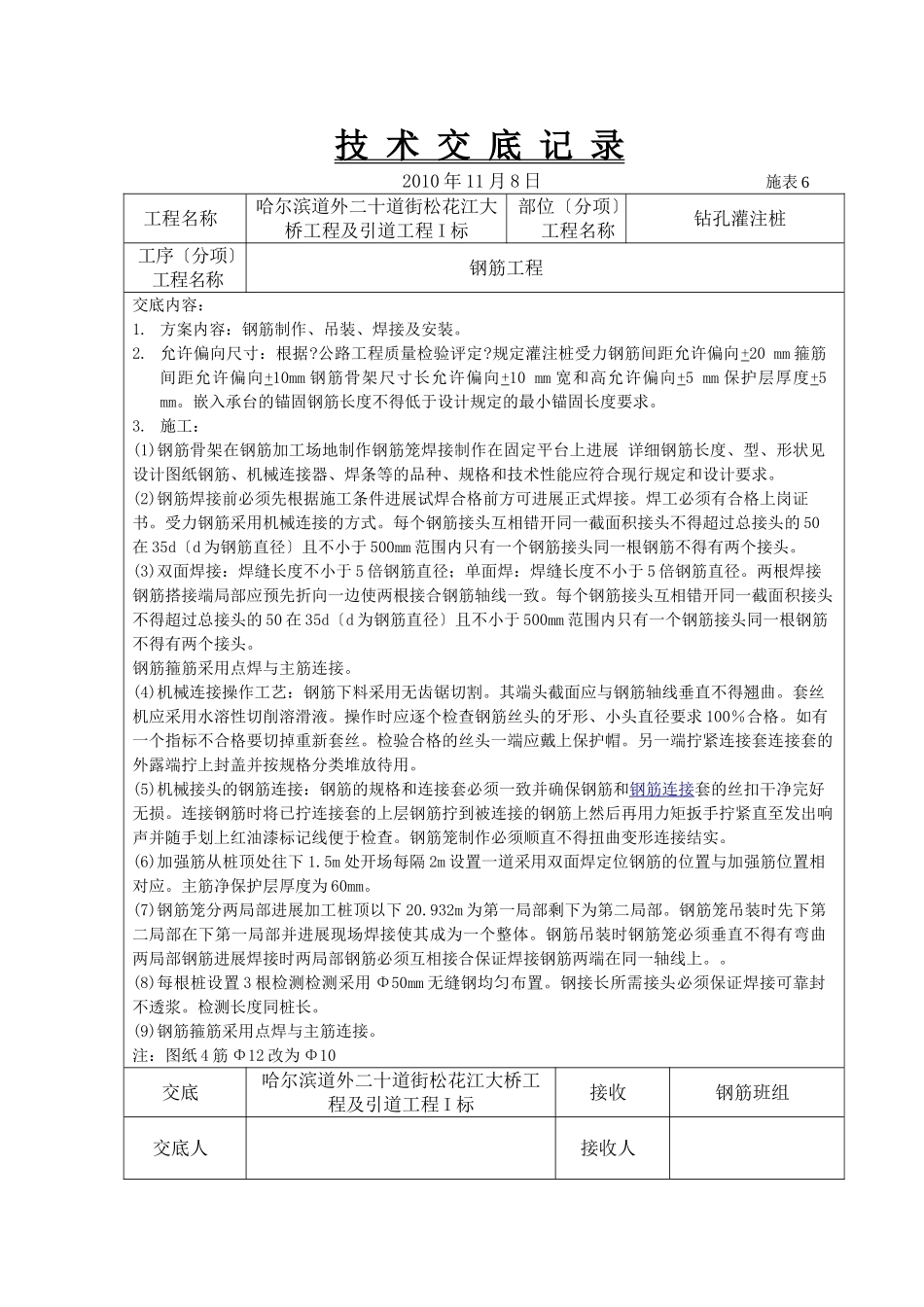

技术交底记录2010年11月8日施表6工程名称哈尔滨道外二十道街松花江大桥工程及引道工程I标部位〔分项〕工程名称钻孔灌注桩工序〔分项〕工程名称钢筋工程交底内容：1.方案内容：钢筋制作、吊装、焊接及安装。2.允许偏向尺寸：根据?公路工程质量检验评定?规定灌注桩受力钢筋间距允许偏向+20mm箍筋间距允许偏向+10mm钢筋骨架尺寸长允许偏向+10mm宽和高允许偏向+5mm保护层厚度+5mm。嵌入承台的锚固钢筋长度不得低于设计规定的最小锚固长度要求。3.施工：(1)钢筋骨架在钢筋加工场地制作钢筋笼焊接制作在固定平台上进展详细钢筋长度、型、形状见设计图纸钢筋、机械连接器、焊条等的品种、规格和技术性能应符合现行规定和设计要求。(2)钢筋焊接前必须先根据施工条件进展试焊合格前方可进展正式焊接。焊工必须有合格上岗证书。受力钢筋采用机械连接的方式。每个钢筋接头互相错开同一截面积接头不得超过总接头的50在35d〔d为钢筋直径〕且不小于500mm范围内只有一个钢筋接头同一根钢筋不得有两个接头。(3)双面焊接：焊缝长度不小于5倍钢筋直径；单面焊：焊缝长度不小于5倍钢筋直径。两根焊接钢筋搭接端局部应预先折向一边使两根接合钢筋轴线一致。每个钢筋接头互相错开同一截面积接头不得超过总接头的50在35d〔d为钢筋直径〕且不小于500mm范围内只有一个钢筋接头同一根钢筋不得有两个接头。钢筋箍筋采用点焊与主筋连接。(4)机械连接操作工艺：钢筋下料采用无齿锯切割。其端头截面应与钢筋轴线垂直不得翘曲。套丝机应采用水溶性切削溶滑液。操作时应逐个检查钢筋丝头的牙形、小头直径要求100％合格。如有一个指标不合格要切掉重新套丝。检验合格的丝头一端应戴上保护帽。另一端拧紧连接套连接套的外露端拧上封盖并按规格分类堆放待用。(5)机械接头的钢筋连接：钢筋的规格和连接套必须一致并确保钢筋和钢筋连接套的丝扣干净完好无损。连接钢筋时将已拧连接套的上层钢筋拧到被连接的钢筋上然后再用力矩扳手拧紧直至发出响声并随手划上红油漆标记线便于检查。钢筋笼制作必须顺直不得扭曲变形连接结实。(6)加强筋从桩顶处往下1.5m处开场每隔2m设置一道采用双面焊定位钢筋的位置与加强筋位置相对应。主筋净保护层厚度为60mm。(7)钢筋笼分两局部进展加工桩顶以下20.932m为第一局部剩下为第二局部。钢筋笼吊装时先下第二局部在下第一局部并进展现场焊接使其成为一个整体。钢筋吊装时钢筋笼必须垂直不得有弯曲两局部钢筋进展焊接时两局部钢筋必须互相接合保证焊接钢筋两端在同一轴线上。。(8)每根桩设置3根检测检测采用Φ50mm无缝钢均匀布置。钢接长所需接头必须保证焊接可靠封不透浆。检测长度同桩长。(9)钢筋箍筋采用点焊与主筋连接。注：图纸4筋Φ12改为Φ10交底哈尔滨道外二十道街松花江大桥工程及引道工程I标接收钢筋班组交底人接收人黑龙江工程质量监视总站监制技术交底记录2010年5月5日施表6工程名称哈尔滨道外二十道街松花江大桥工程及引道工程I标部位〔分项〕工程名称钻孔灌注桩工序〔分项〕工程名称钻孔工程〔PM30轴桥梯Φ1m18根桩〕交底内容：1、工作内容：护筒制作与埋设、泥浆的拌制、钻孔清孔。2、允许偏向尺寸：根据?公路工程质量检验评定?规定钻孔桩桩位偏向≤100mm；孔深与孔径不得小于设计值；孔斜度≤1桩长且不大于500mm。钢筋骨架底面高程允许偏向+50mm。3、施工：(1)护筒制作与埋设:根据地质及桩径等情况选用4－6mm厚的钢板焊制成护筒高度为4.5m用卷板机卷制连接处必须耐拉、压、不漏水。测定处桩位正确位置厚将护筒运至桩位处用汽车起重机起吊就位埋设护筒。护筒中心线必须与桩中心线重合且护筒必须垂直；护筒高度宜高出地面0.3m护筒埋深深度宜为4.1-4.3m；护筒与进浆沟道用铁篦子搁挡防止杂物进入孔内。护筒经检查无误后即用粘土分层进展夯实防止漏浆。分层夯实厚度为30cm。(2)泥浆的拌制:首先在适当处设置泥浆池及沉淀池泥浆池略低于沉淀池并用溜槽连通以保证泥浆的循环。造浆前外运粘土用于泥浆的拌制。泥浆采用膨润土、火碱、纤维素拌制而成泥浆须满足技术指标：胶体率不低于95；含砂率不大于4；PH值8～10；比重一般为1.06～1.10〔用比重计进展测定〕。(3)钻孔:①采用反循环...
