分布式光伏发电项目施工组织设计VIP免费

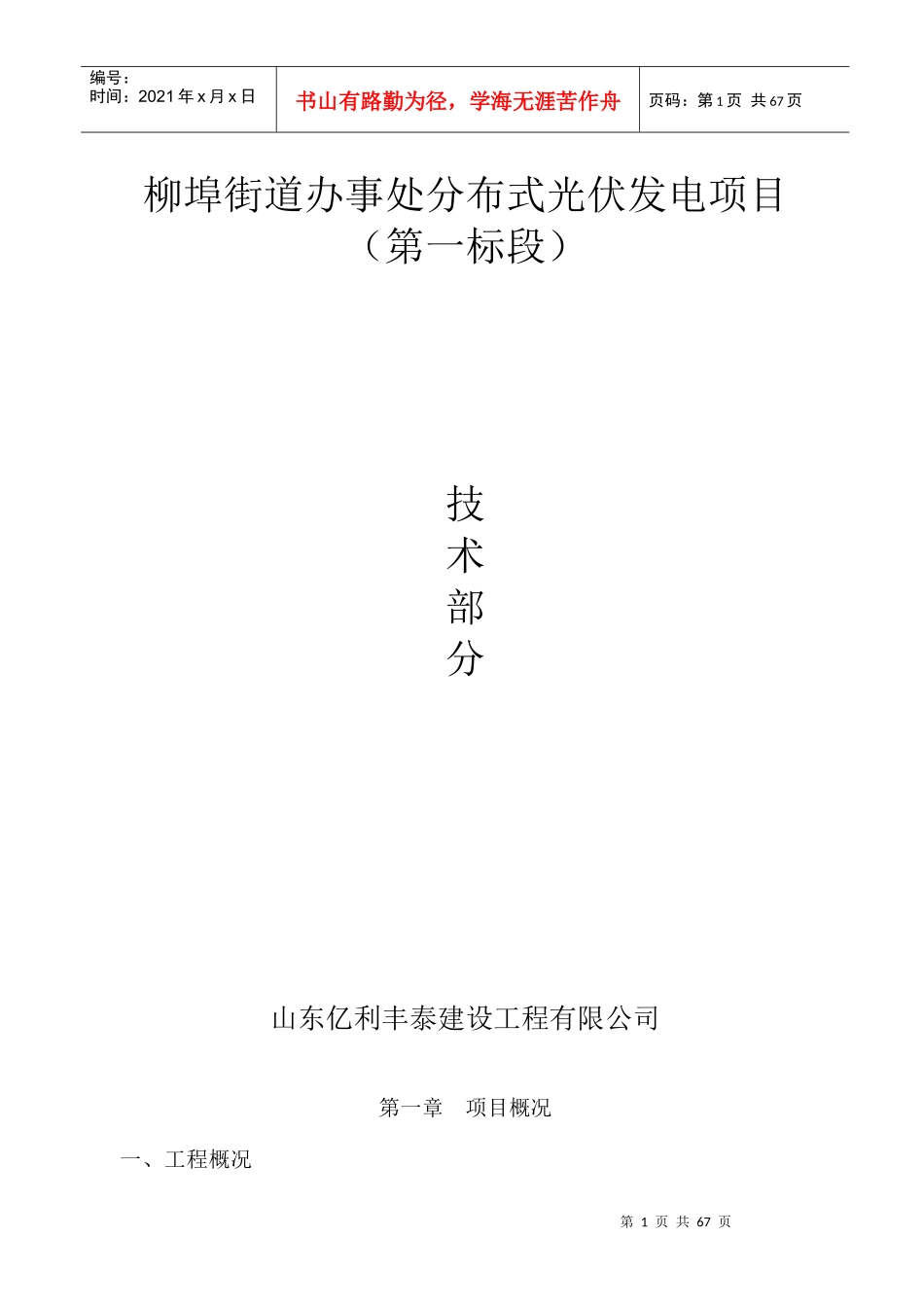

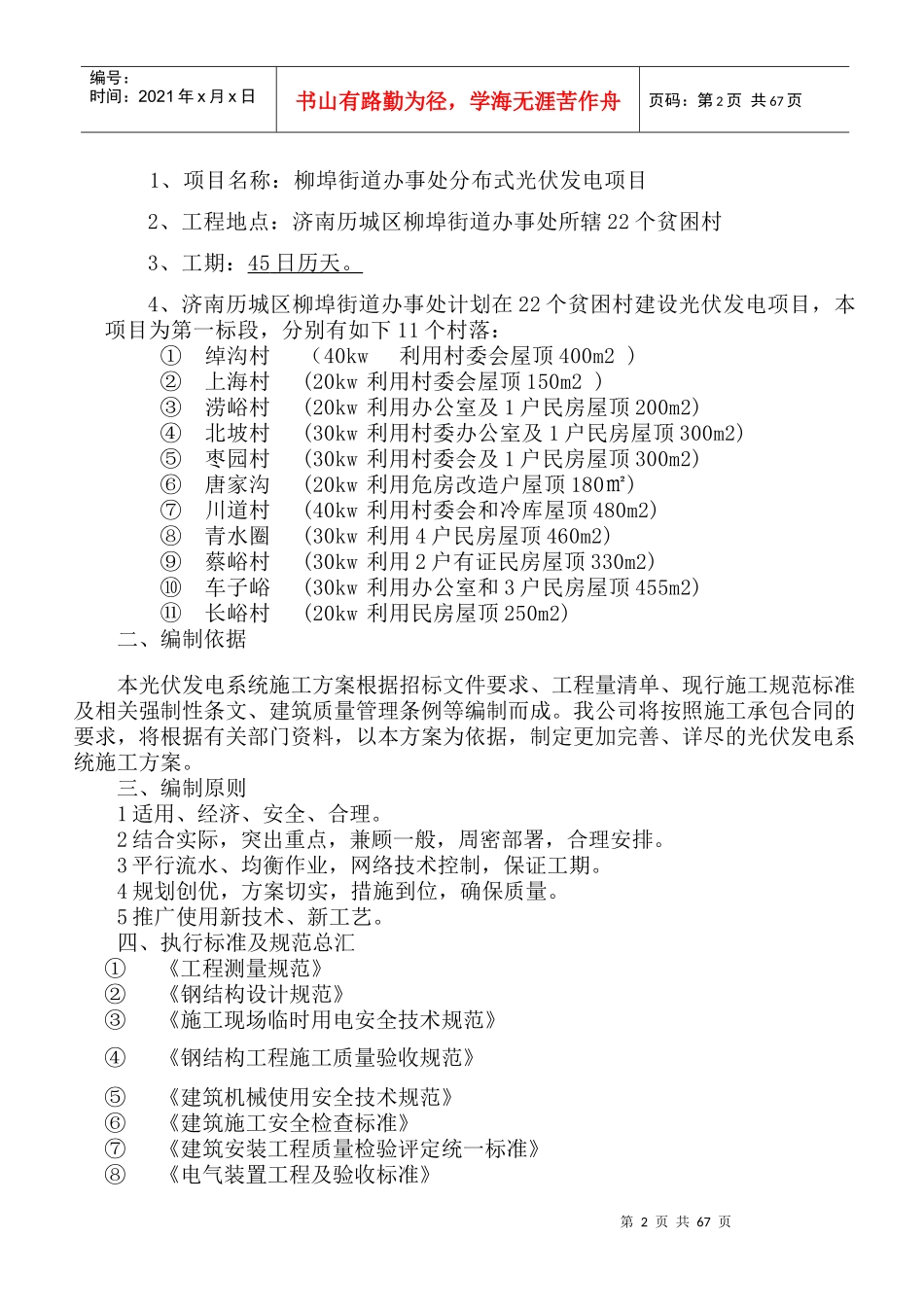

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页柳埠街道办事处分布式光伏发电项目（第一标段）技术部分山东亿利丰泰建设工程有限公司第一章项目概况一、工程概况第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页1、项目名称：柳埠街道办事处分布式光伏发电项目2、工程地点：济南历城区柳埠街道办事处所辖22个贫困村3、工期：45日历天。4、济南历城区柳埠街道办事处计划在22个贫困村建设光伏发电项目，本项目为第一标段，分别有如下11个村落：①绰沟村（40kw利用村委会屋顶400m2)②上海村(20kw利用村委会屋顶150m2)③涝峪村(20kw利用办公室及1户民房屋顶200m2)④北坡村(30kw利用村委办公室及1户民房屋顶300m2)⑤枣园村(30kw利用村委会及1户民房屋顶300m2)⑥唐家沟(20kw利用危房改造户屋顶180㎡)⑦川道村(40kw利用村委会和冷库屋顶480m2)⑧青水圈(30kw利用4户民房屋顶460m2)⑨蔡峪村(30kw利用2户有证民房屋顶330m2)⑩车子峪(30kw利用办公室和3户民房屋顶455m2)⑪长峪村(20kw利用民房屋顶250m2)二、编制依据本光伏发电系统施工方案根据招标文件要求、工程量清单、现行施工规范标准及相关强制性条文、建筑质量管理条例等编制而成。我公司将按照施工承包合同的要求，将根据有关部门资料，以本方案为依据，制定更加完善、详尽的光伏发电系统施工方案。三、编制原则1适用、经济、安全、合理。2结合实际，突出重点，兼顾一般，周密部署，合理安排。3平行流水、均衡作业，网络技术控制，保证工期。4规划创优，方案切实，措施到位，确保质量。5推广使用新技术、新工艺。四、执行标准及规范总汇①《工程测量规范》②《钢结构设计规范》③《施工现场临时用电安全技术规范》④《钢结构工程施工质量验收规范》⑤《建筑机械使用安全技术规范》⑥《建筑施工安全检查标准》⑦《建筑安装工程质量检验评定统一标准》⑧《电气装置工程及验收标准》第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页⑨《建筑装饰装修工程质量验收规范》⑩《太阳光伏电源系统安装工程施工及验收技术规范》⑪《铝合金建筑型材》⑫《碳素结构钢》⑬《建筑用硅酮结构密封胶》第二章选材合理环保在太阳能光伏发电系统中，我们会用到太阳能电池、逆变器、电池组件、支架、汇流箱、线缆、接头等。一、光伏电池组件的选择（一）电池类型的选择1.现在商用的光伏电池类型主要有：晶体硅电池和非晶硅电池，晶体硅电池有单晶硅电池、多晶硅电池；非晶硅电池有硅基薄膜电池、铜铟镓硒薄膜电池、碲化镉薄膜电池砷化镓薄膜电池等。2.晶体硅电池转换效率较高，一般为14～19%，其中单晶硅电池效率最高，而非晶硅薄膜电池的转换效率为6～12%左右。单晶硅、多晶硅光伏电池由于制造技第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页术成熟、产品性能稳定、使用寿命长、光电转化效率相对较高的特点，被广泛应用于大型并网光伏电站项目，由于多晶硅在成本上有一定优势，因此本工程拟选用多晶硅光伏电池。（二）光伏组件的选择1.光伏组件是光伏系统的主要发电来源。上海太阳能科技有限公司的太阳电池组件使用品质优良的原材料制造，采用高效率多晶硅太阳电池、高透光率钢化玻璃、EVA/Tedlar、抗腐蚀铝合金边框等材料，使用先进的真空层压工艺以及脉冲焊接工艺制造太阳能组件，确保产品在最严酷的环境中的长寿命和高可靠性。组件的背面安装有一个防水接线盒，通过接线盒可以方便的与外电路连接。本2.2Mwp项目拟选用HT60-156p-240多晶组件，太阳能电池组件的主要参数如下：2.·电池材料：多晶硅；3.·电池组件尺寸：1640mm×992mm×40mm；4.·封装结构：玻璃／EVA／电池／EVA／背膜；5.·满足IEC61215标准6.·标称功率：240W；7.·开路电压：37.5V；8.·短路电流：8.49A；9.·最大工作电压：30.5V；10.·最大工作电流：7.87A；11.·工作环境温度：－40℃～＋90℃12.·重量：19kg13.·太阳电池阵工作寿命：正常使用25年后组件输出功率衰减不超过初始值的20%...
