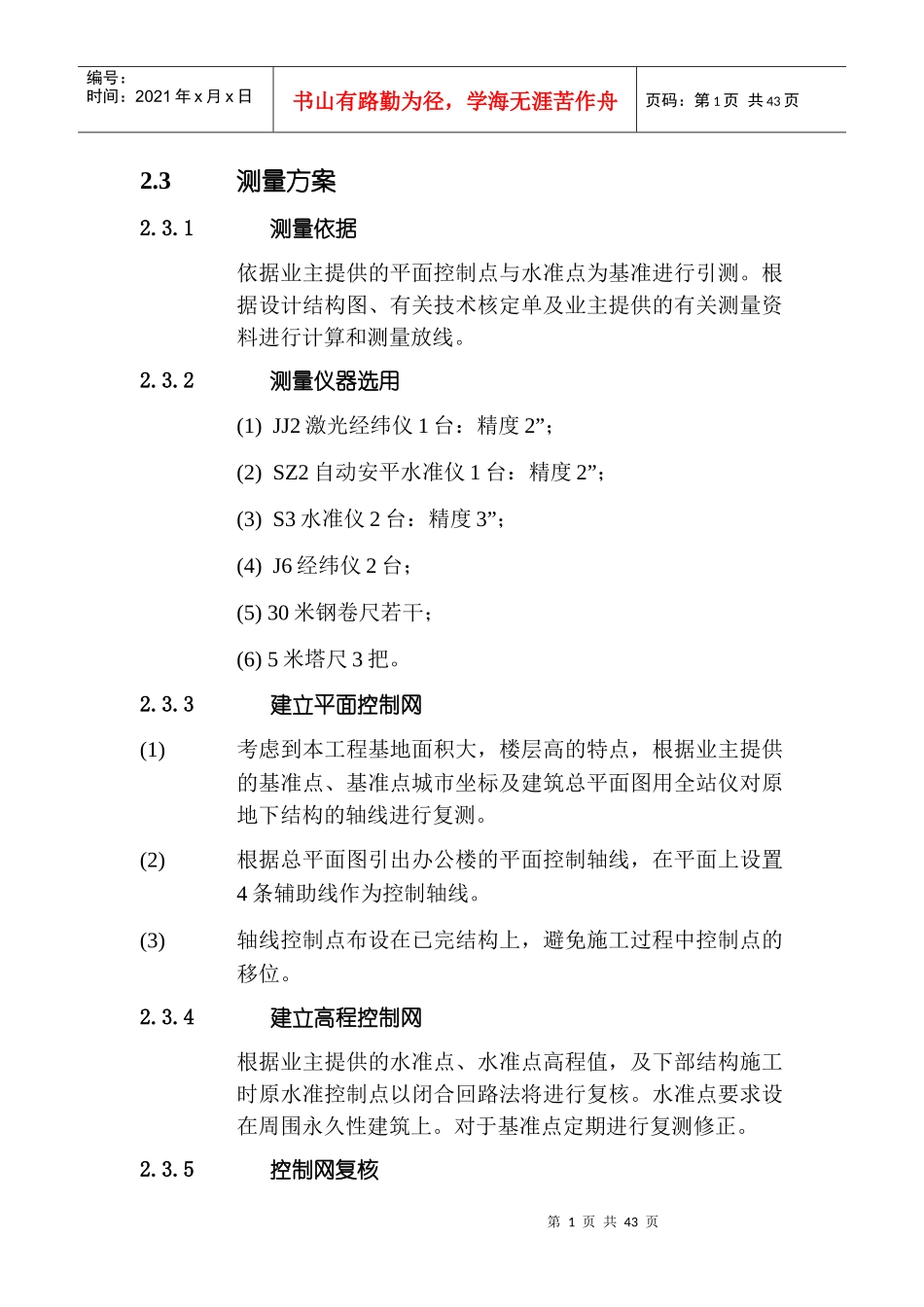

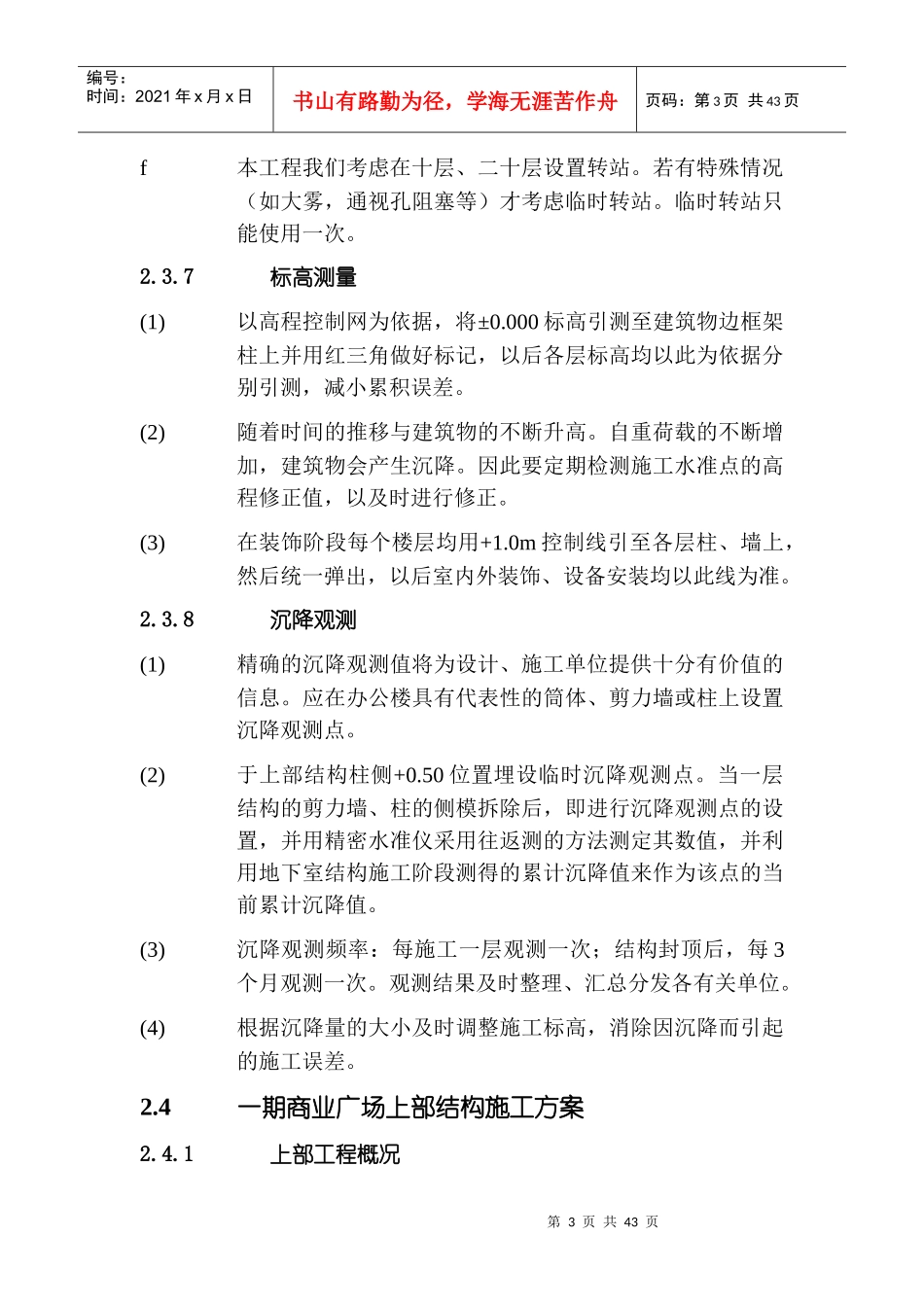

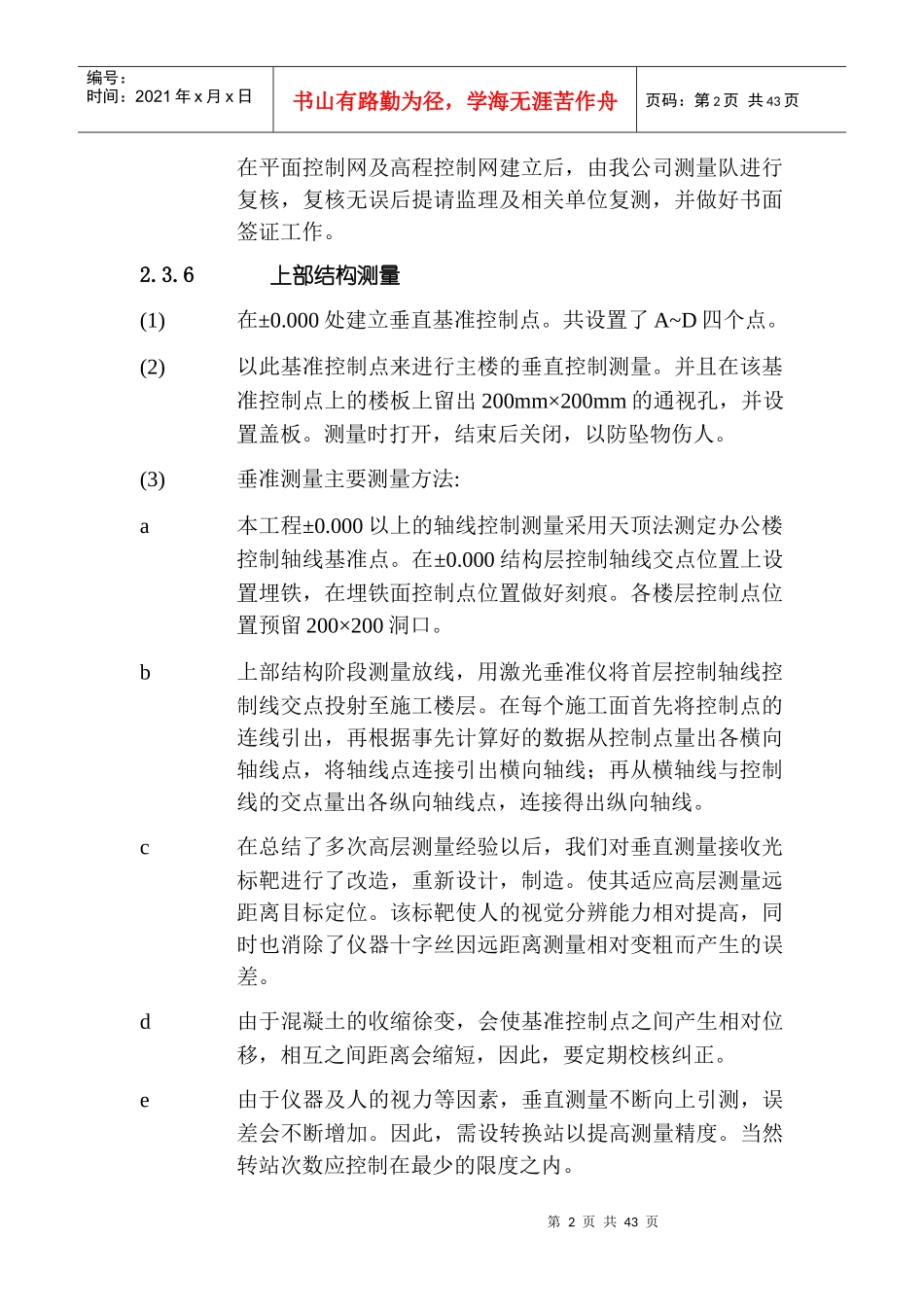

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页2.3测量方案2.3.1测量依据依据业主提供的平面控制点与水准点为基准进行引测。根据设计结构图、有关技术核定单及业主提供的有关测量资料进行计算和测量放线。2.3.2测量仪器选用(1)JJ2激光经纬仪1台：精度2”；(2)SZ2自动安平水准仪1台：精度2”；(3)S3水准仪2台：精度3”；(4)J6经纬仪2台；(5)30米钢卷尺若干；(6)5米塔尺3把。2.3.3建立平面控制网(1)考虑到本工程基地面积大，楼层高的特点，根据业主提供的基准点、基准点城市坐标及建筑总平面图用全站仪对原地下结构的轴线进行复测。(2)根据总平面图引出办公楼的平面控制轴线，在平面上设置4条辅助线作为控制轴线。(3)轴线控制点布设在已完结构上，避免施工过程中控制点的移位。2.3.4建立高程控制网根据业主提供的水准点、水准点高程值，及下部结构施工时原水准控制点以闭合回路法将进行复核。水准点要求设在周围永久性建筑上。对于基准点定期进行复测修正。2.3.5控制网复核第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页在平面控制网及高程控制网建立后，由我公司测量队进行复核，复核无误后提请监理及相关单位复测，并做好书面签证工作。2.3.6上部结构测量(1)在±0.000处建立垂直基准控制点。共设置了A~D四个点。(2)以此基准控制点来进行主楼的垂直控制测量。并且在该基准控制点上的楼板上留出200mm×200mm的通视孔，并设置盖板。测量时打开，结束后关闭，以防坠物伤人。(3)垂准测量主要测量方法:a本工程±0.000以上的轴线控制测量采用天顶法测定办公楼控制轴线基准点。在±0.000结构层控制轴线交点位置上设置埋铁，在埋铁面控制点位置做好刻痕。各楼层控制点位置预留200×200洞口。b上部结构阶段测量放线，用激光垂准仪将首层控制轴线控制线交点投射至施工楼层。在每个施工面首先将控制点的连线引出，再根据事先计算好的数据从控制点量出各横向轴线点，将轴线点连接引出横向轴线；再从横轴线与控制线的交点量出各纵向轴线点，连接得出纵向轴线。c在总结了多次高层测量经验以后，我们对垂直测量接收光标靶进行了改造，重新设计，制造。使其适应高层测量远距离目标定位。该标靶使人的视觉分辨能力相对提高，同时也消除了仪器十字丝因远距离测量相对变粗而产生的误差。d由于混凝土的收缩徐变，会使基准控制点之间产生相对位移，相互之间距离会缩短，因此，要定期校核纠正。e由于仪器及人的视力等因素，垂直测量不断向上引测，误差会不断增加。因此，需设转换站以提高测量精度。当然转站次数应控制在最少的限度之内。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页f本工程我们考虑在十层、二十层设置转站。若有特殊情况（如大雾，通视孔阻塞等）才考虑临时转站。临时转站只能使用一次。2.3.7标高测量(1)以高程控制网为依据，将±0.000标高引测至建筑物边框架柱上并用红三角做好标记，以后各层标高均以此为依据分别引测，减小累积误差。(2)随着时间的推移与建筑物的不断升高。自重荷载的不断增加，建筑物会产生沉降。因此要定期检测施工水准点的高程修正值，以及时进行修正。(3)在装饰阶段每个楼层均用+1.0m控制线引至各层柱、墙上，然后统一弹出，以后室内外装饰、设备安装均以此线为准。2.3.8沉降观测(1)精确的沉降观测值将为设计、施工单位提供十分有价值的信息。应在办公楼具有代表性的筒体、剪力墙或柱上设置沉降观测点。(2)于上部结构柱侧+0.50位置埋设临时沉降观测点。当一层结构的剪力墙、柱的侧模拆除后，即进行沉降观测点的设置，并用精密水准仪采用往返测的方法测定其数值，并利用地下室结构施工阶段测得的累计沉降值来作为该点的当前累计沉降值。(3)沉降观测频率：每施工一层观测一次；结构封顶后，每3个月观测一次。观测结果及时整理、汇总分发各有关单位。(4)根据沉降量的大小及时调整施工标高，消除因沉降而引起的施工误差。2.4一期商业广场上部结构施工方案2.4.1上部工程概况第4页共43页第3页共43页柱墙钢筋绑扎隐蔽工程验...
