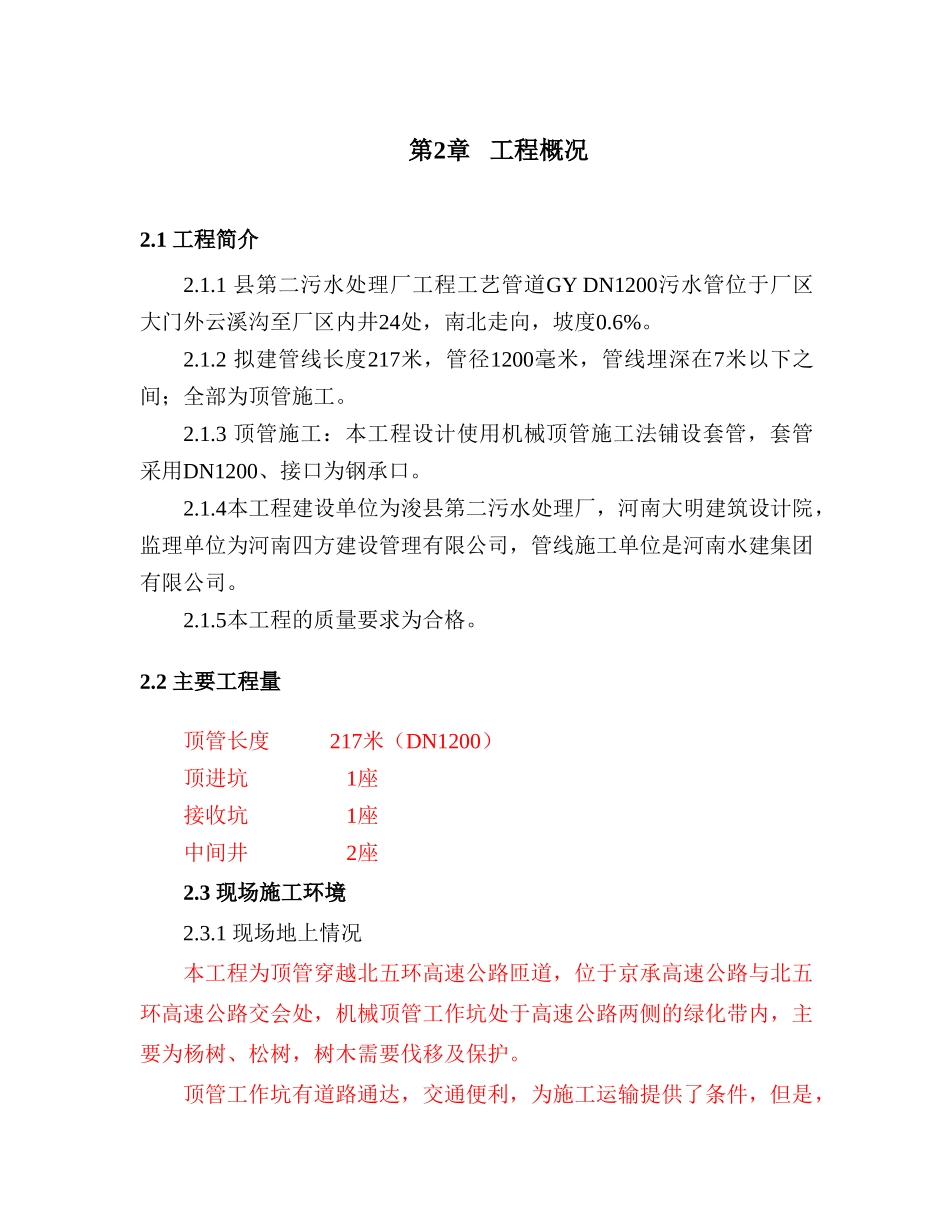

第1章编制依据1.1业主提供的施工图纸1．浚县第二污水处理厂GY管线施工平面图；2．浚县第二污水处理厂工程岩土工程勘察报告。1.2工程应用的主要法规1．中华人民共和国建筑法；2．建设项目环境管理条例，国务院令253号；3．石油天然气管道保护条例，国务院（2001）；4．《建设工程项目管理规范》GBT/50326-2006；5．市政基础设施工程资料管理规程，DBJ01-71-2003；1.3工程有关规范、技术规程和质量评定标准1．《工程测量规范》GB50026-2007；2．《混凝土结构工程施工质量及验收规范》，GB50204-2015；3．《混凝土强度检验评定标准》，GB50107-2010；4．《给排水管道施工验收规范》GB50268-20085．本工程设计图纸及说明。1.4企业标准1．河南水建集团有限公司公司质量、环境、职业健康安全管理手册；2．河南水建集团有限公司资料、安全手册。第2章工程概况2.1工程简介2.1.1县第二污水处理厂工程工艺管道GYDN1200污水管位于厂区大门外云溪沟至厂区内井24处，南北走向，坡度0.6%。2.1.2拟建管线长度217米，管径1200毫米，管线埋深在7米以下之间；全部为顶管施工。2.1.3顶管施工：本工程设计使用机械顶管施工法铺设套管，套管采用DN1200、接口为钢承口。2.1.4本工程建设单位为浚县第二污水处理厂，河南大明建筑设计院，监理单位为河南四方建设管理有限公司，管线施工单位是河南水建集团有限公司。2.1.5本工程的质量要求为合格。2.2主要工程量顶管长度217米（DN1200）顶进坑1座接收坑1座中间井2座2.3现场施工环境2.3.1现场地上情况本工程为顶管穿越北五环高速公路匝道，位于京承高速公路与北五环高速公路交会处，机械顶管工作坑处于高速公路两侧的绿化带内，主要为杨树、松树，树木需要伐移及保护。顶管工作坑有道路通达，交通便利，为施工运输提供了条件，但是，公路上车流量大，需注意交通安全。现场附近的场地条件较好，可以较为容易地解决临设、材料堆放、加工场地等用地问题。2.3.2现场地下情况机械顶管穿越施工时，地下管线对施工的影响较大，目前尚不了解其它管线在施工处通过的具体情况，施工前需要进行物探、坑探，确保现况管线的安全。2.4工程地质、水文情况施工沿线场地地形基本平坦，高差较小，地面标高在36.76～41.63米之间。2.4.1地质情况图2-1根据地质勘探资料，本区地层划分为5大层，分别是：①人工填土层：土质较复杂，有粘质粉土、粉质粘土、房渣土、卵石层等，中密、湿-稍湿，可塑-硬塑，夹砂、砖块、灰渣等，厚度为1.10-7.90米。②粉质粘土层：褐黄-灰色，中密、湿-饱和，可塑-硬塑，含有云母、氧化铁、蚌壳、有机质等，夹有砂质粉土-粘质粉土层。③粘质粉土、砂质粉土层：褐黄色，稍密，湿-饱和，硬塑-可塑，土体中含云母、氧化铁、姜石等，夹粘土、粉砂薄层。④粉质粘土、粘质粉土层。⑤粉质粘土、粘质粉土层。图2-1地质剖面图2.4.2地下水情况本区有三层地下水，第一层属台地潜水，静止水位埋深为1.70～5.20米，水位标高为33.02～38.41米；第二层潜水类型，水体埋深为6.30～8.90米，水位标高为30.21～33.02米；第二层也属潜水类型，水面距地面距离为17.30米，水面标高为21.85米；局部地段存在上层滞水。第一层地下水水质对混凝土结构有弱腐蚀性，在干湿交替作用条件下，对钢筋混凝土结构中的钢筋有弱腐蚀性，对钢结构具中腐蚀性。2.5施工工期工期控制在60日历天。2.5.1施工准备5历天，主要事项如下：(1)生活区、办公区临时设施的建设，施工用水、用电电源的安装与架设；(2)测量交桩，测量放线及复测、审核报验；(3)设计图纸会审与设计交底，施工组织设计的编制、上报和审批；(4)修建施工运输的临时道路；(5)主要材料计划、采购、进场；(6)选择弃土与暂存土地点；(7)配合业主做好工程的各项协调工作。2.5.2工作坑降水10历天，完成顶进坑与接收坑的降水井施工。2.5.3顶管坑开挖20历天，完成顶进工作坑施工。2.5.4接收坑制作16历天，完成接收工作坑施工。2.5.5顶管施工20历天安装顶管机械设施，3天；顶管机入洞顶进调试，2天完成顶进施工，12天。顶管设备拆除，3天2.5.6收尾交验5历天管缝处理，换浆处理，雷达检测，竣工测量。2.5.7清场1历天清理场地，退场2.6工期保证...
