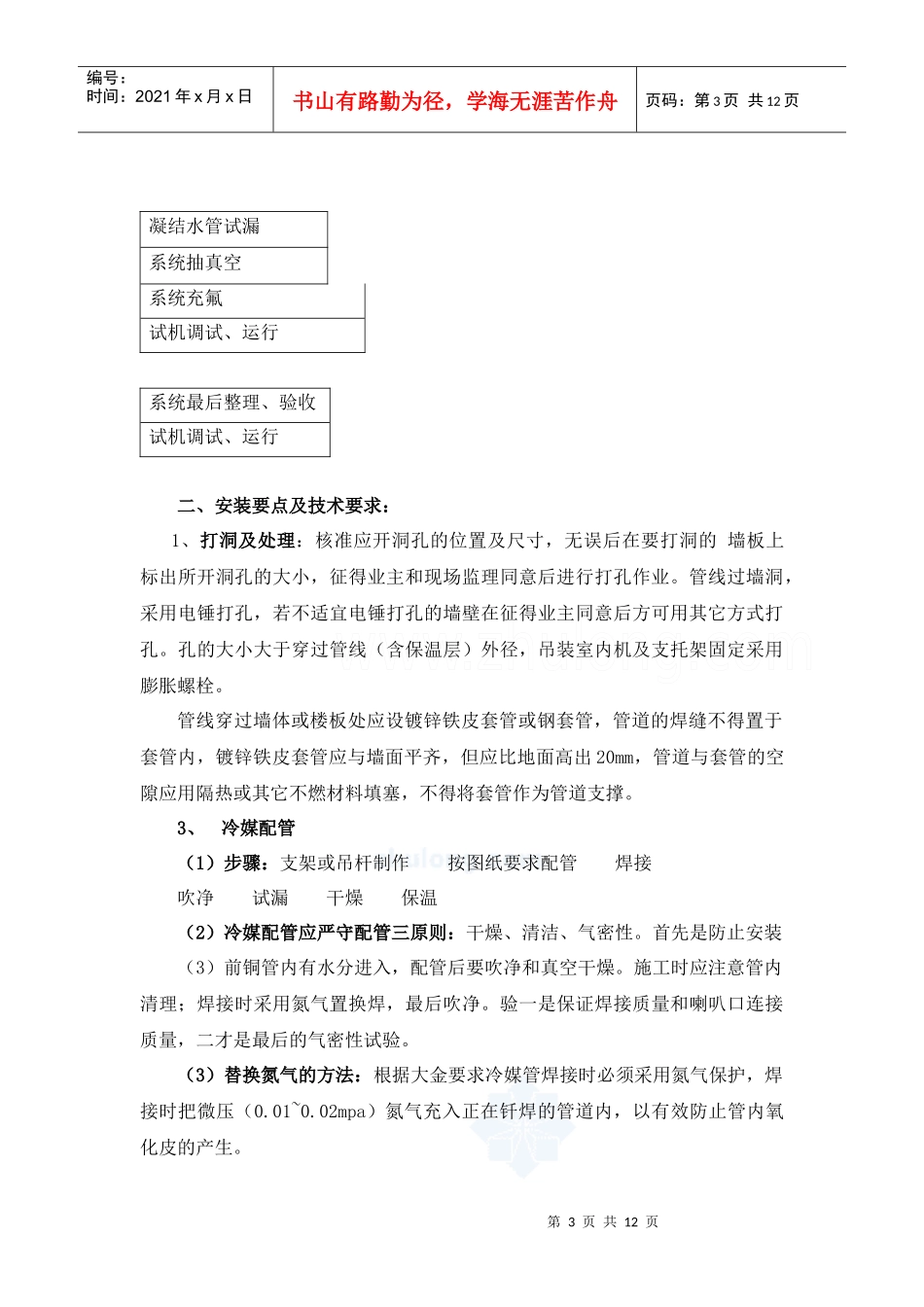

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页分体空调施工组织设计第一节：工程概况一、概况说明此项目为春城高尔夫配套酒店空调工程。空调工程设计施工依据：1《采暖通风与空气调节设计规范》（GB50019—2003）2《通风与空调工程施工质量验收规范》（GB50243》—2002）3《钢筋混泥土工程施工验收规范》（GB50204—2002)4设计院提供的条件图纸5业主提供的设计要求6暖通空调方案的专家论证意见二、工程内容工程内容主要有：材料采购、打墙洞、安装管线、吊装连接和保温、室内外机安装、控制连线及系统调试。三、工程特点1、酒店工程，工程质量要求高，工期要求紧。2、设备安装不集中，调试量大。3、需与装修专业配合。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页4、施工准备条件：空调设备分两大部分即：室内机、室外机。附属部分有室内、室外机连接管、控制接线、冷凝水管及部分空调室内机需要的其它附件。施工前要做的准备工作：（1）熟悉图纸；（2）采购材料；（3）准备机具；（4）组织施工人员；（5）核查现场土建结构情况；（6）学习有关的操作规程及质量验收标准；（7）由技术人员向技术班组进行全面交底；（8）加强安全管理，消除事故隐患，强调“一切工作以安全为前提”的工作理念。其它专业需配合的地方：（1）室内外机的连接管道洞由土建施工；（2）室内装饰专业应视室内机位置留出设备的进出风口和设备检修孔；（3）冷媒管没有坡度及高度限制，配管施工可让位于其它专业；（4）冷凝管有坡度要求，需要与其它专业协调统一安排。第二节：主要施工方法及技术要求一、安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、墙上打洞、开槽、线槽安装、电线、焊接安装主管线、支托架安装、主管线保温分歧管焊接（采用乙炔加氧气焊接，并要充氮气保护焊接，焊接后打压试验，压力大小2.5mpa)、主管线焊接、凝结水管线安装、管线保温、电力线敷设室内机固定及接口室外机支架固定试压第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页凝结水管试漏系统抽真空系统充氟试机调试、运行系统最后整理、验收试机调试、运行二、安装要点及技术要求：1、打洞及处理：核准应开洞孔的位置及尺寸，无误后在要打洞的墙板上标出所开洞孔的大小，征得业主和现场监理同意后进行打孔作业。管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。孔的大小大于穿过管线（含保温层）外径，吊装室内机及支托架固定采用膨胀螺栓。管线穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面平齐，但应比地面高出20mm，管道与套管的空隙应用隔热或其它不燃材料填塞，不得将套管作为管道支撑。3、冷媒配管（1）步骤：支架或吊杆制作按图纸要求配管焊接吹净试漏干燥保温（2）冷媒配管应严守配管三原则：干燥、清洁、气密性。首先是防止安装（3）前铜管内有水分进入，配管后要吹净和真空干燥。施工时应注意管内清理；焊接时采用氮气置换焊，最后吹净。验一是保证焊接质量和喇叭口连接质量，二才是最后的气密性试验。（3）替换氮气的方法：根据大金要求冷媒管焊接时必须采用氮气保护，焊接时把微压（0.01~0.02mpa）氮气充入正在钎焊的管道内，以有效防止管内氧化皮的产生。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（4）冷媒管封盖：冷媒管的包扎十分重要，以防止水分、赃物、灰尘等进入管内。冷媒管穿墙一定要将管头包扎严密。暂时不连接的已安装好的管子要把管口包扎好。（5）冷媒管吹净：冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气瓶压力调节阀与室外机的充气口连接好，将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用手持绝缘材料抵住管口，调节压力阀0.5mpa，至手抵不住时快速释放绝缘物，赃物及水分即随着氮气一起被排除。这样循环进行若干次直至无污物...
