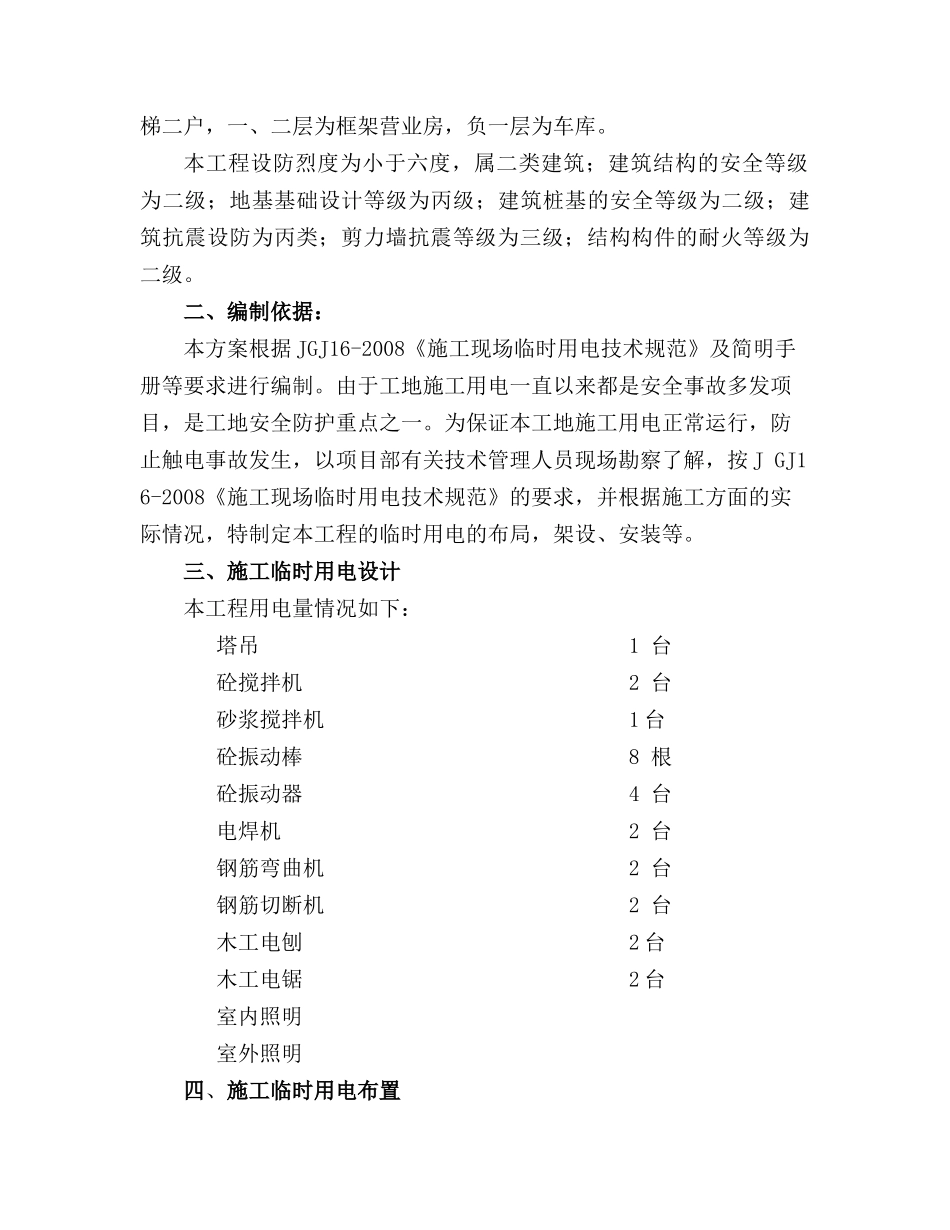

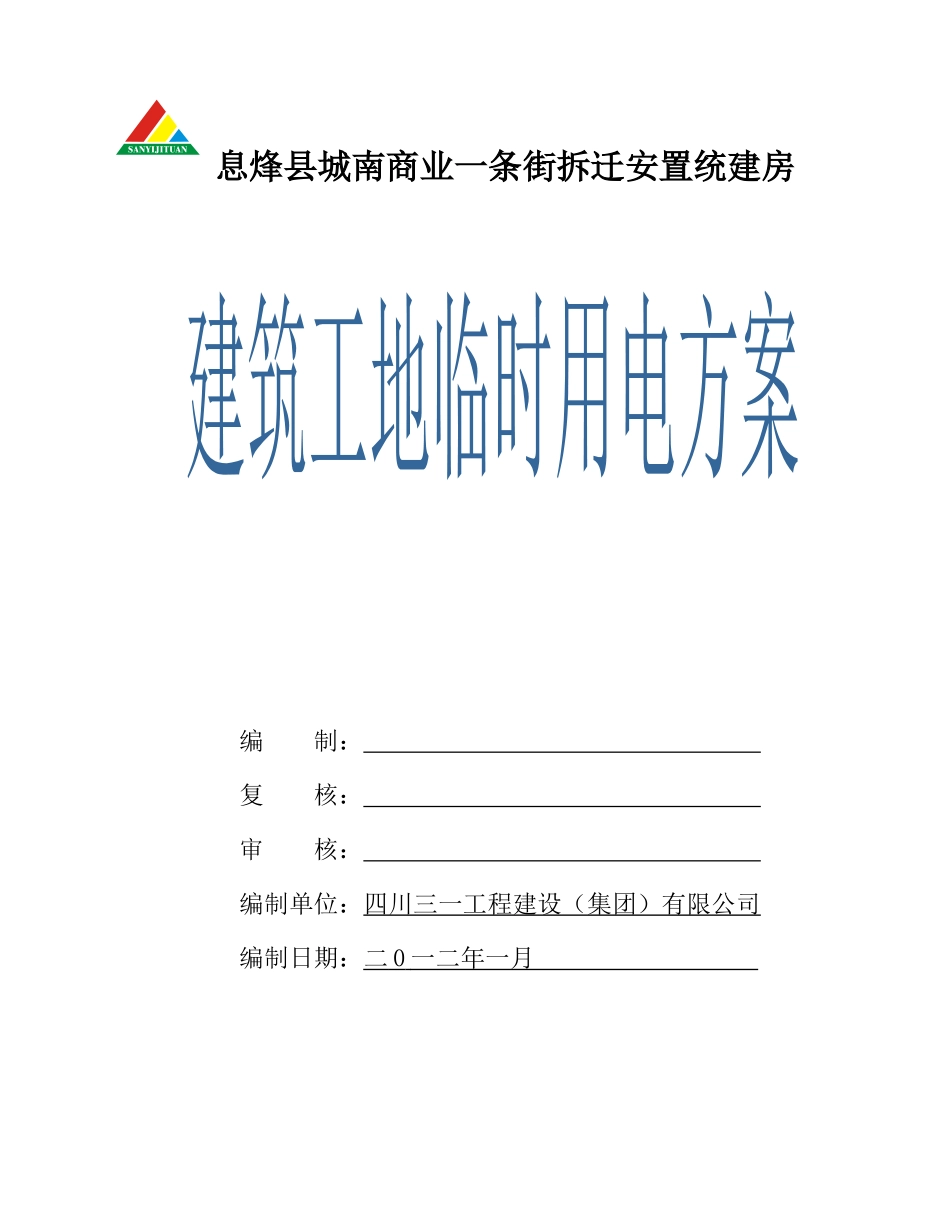

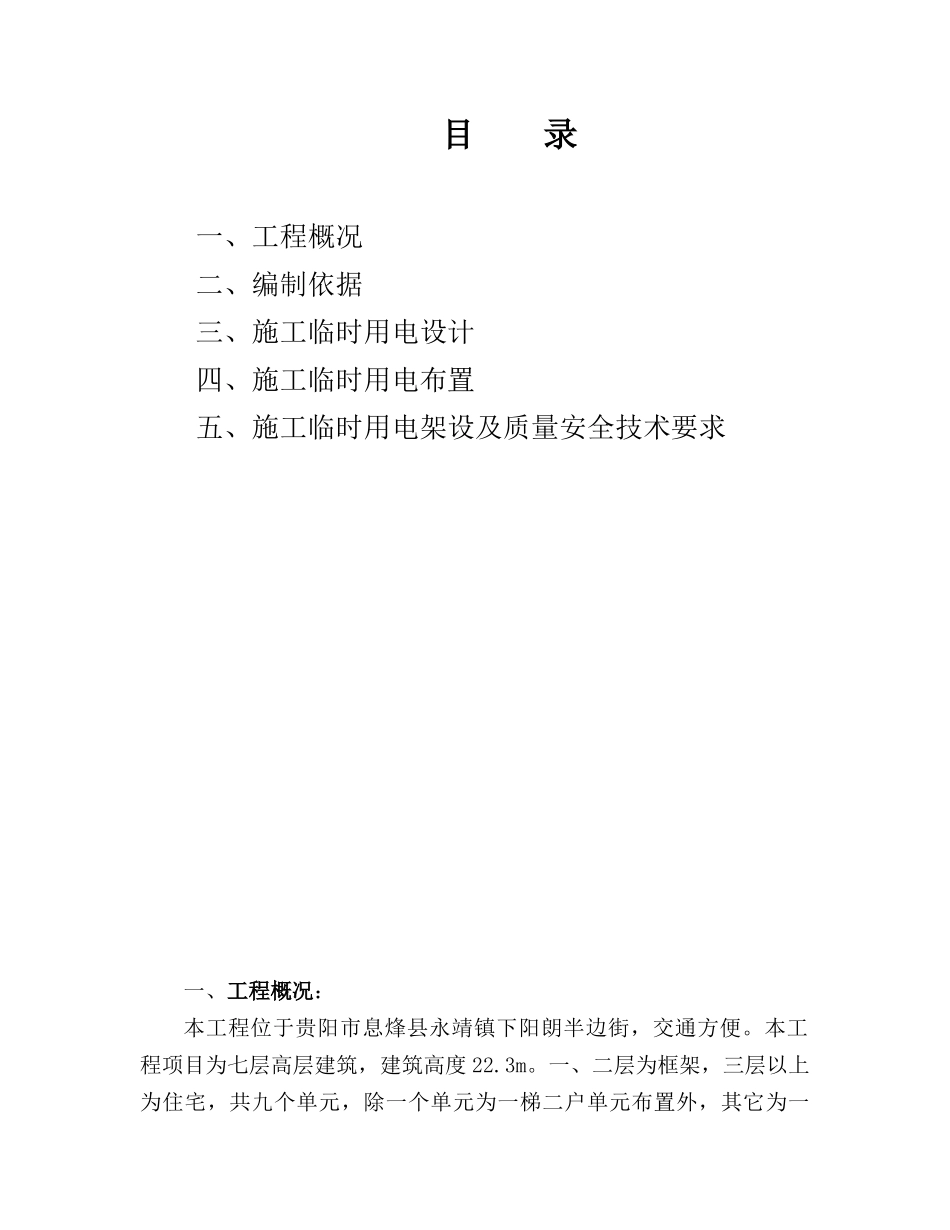

息烽县城南商业一条街拆迁安置统建房编制：复核：审核：编制单位：四川三一工程建设（集团）有限公司编制日期：二0一二年一月目录一、工程概况二、编制依据三、施工临时用电设计四、施工临时用电布置五、施工临时用电架设及质量安全技术要求一、工程概况：本工程位于贵阳市息烽县永靖镇下阳朗半边街，交通方便。本工程项目为七层高层建筑，建筑高度22.3m。一、二层为框架，三层以上为住宅，共九个单元，除一个单元为一梯二户单元布置外，其它为一梯二户，一、二层为框架营业房，负一层为车库。本工程设防烈度为小于六度，属二类建筑；建筑结构的安全等级为二级；地基基础设计等级为丙级；建筑桩基的安全等级为二级；建筑抗震设防为丙类；剪力墙抗震等级为三级；结构构件的耐火等级为二级。二、编制依据：本方案根据JGJ16-2008《施工现场临时用电技术规范》及简明手册等要求进行编制。由于工地施工用电一直以来都是安全事故多发项目，是工地安全防护重点之一。为保证本工地施工用电正常运行，防止触电事故发生，以项目部有关技术管理人员现场勘察了解，按JGJ16-2008《施工现场临时用电技术规范》的要求，并根据施工方面的实际情况，特制定本工程的临时用电的布局，架设、安装等。三、施工临时用电设计本工程用电量情况如下：塔吊1台砼搅拌机2台砂浆搅拌机1台砼振动棒8根砼振动器4台电焊机2台钢筋弯曲机2台钢筋切断机2台木工电刨2台木工电锯2台室内照明室外照明四、施工临时用电布置本工程施工用电必须严格按国家《建设工程施工现场供用电安全规范》GB50052-2009、《施工现场临时用电安全技术规范》JGJ16-2008及本工程施工组织设计有关要求进行安装、检查、验收、监督、使用及维护等工作。五、施工临时用电架设及质量安全技术要求1、施工用电采用TN-S接零：施工用电接零必须采用TN-S接零保护系统。现场临时施工用电从变压器接出（或总配电箱从建设单位总配电系统引出，从建设单位专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统），保护零线要做不少于三处重复接地且每处接地电阻值不得大于10Ω。工地现场在最高设备塔吊顶上安设避雷针及引下线，防雷接地电阻值不得大于30Ω。整个用电线路系统架设严格按JGJ16-2008规范规定要求进行。2、配电架空线路架设高度：现场架空线路不得低于4米。架空线路必须设在专用电线杆上，严禁架设在树木和脚手架上，在同一横担架设，导线相序排列是：面向负荷从左侧起为L1（黄色线、相线）、N（工作接零线、黑色划白色线）、L2（相线、绿色线）、L3（相线、红色线）、PE（保护零线、绿/黄双色线），严禁工作零线与保护零线混接，保护零线不得装闸刀等，严格规定在任何情况下不准使用绿/黄双色线作为相线即负荷线。3、现场架空线路与邻近设施（外架）的距离，符合JGJ16-2008表6.1.7的要求，水平距离不少于1米，垂直距离不少于4米。如安全距离达不至规范要求时，必须采用安全防护措施，增设屏障、围栏或防护网，并悬挂醒目的警告标志牌。4、固定式配电箱、开关箱制作加工应符合规范规定要求，能防雨防潮并须采取防雨防尘措施，安装在干燥、通风及常温处；固定式配电箱与开关箱的距离不超过30米，开关箱与其控制的用电设备的水平距离不超过3米，固定式配电箱、开关箱底距离地面高度大于1.3米，小于1.5米。导线的进线口和出线口须设在箱体的底面并做防水弯。严禁工作零线与保护零线混接。5、实行三级配电二级保护，即总配电箱、分配电箱、开关箱配电，总配电箱、开关箱二级安装漏电保护开关保护。总配电箱、分配电箱、开关箱按要求保护接零、上锁，按使用功能配置电器开关的大小，实行一机一箱一闸一漏一锁制，设专人管理：进入开关箱的电源线严禁用插销连接；漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源离开关的负荷侧。漏电保护器大小及安装须符合临时施工用电规范规定要求，经常检查，随时处于正常状态。6、临时用电操作要求⑴、安装、维修或拆除临时用电工程，必须由专业持证电工完成，并严格按用电操作规程作业，严格执行规范要求=施工方案要求及安全技术交底要求施工。⑵、各种用电人员必须做到：掌握安全用电基本知识和...
