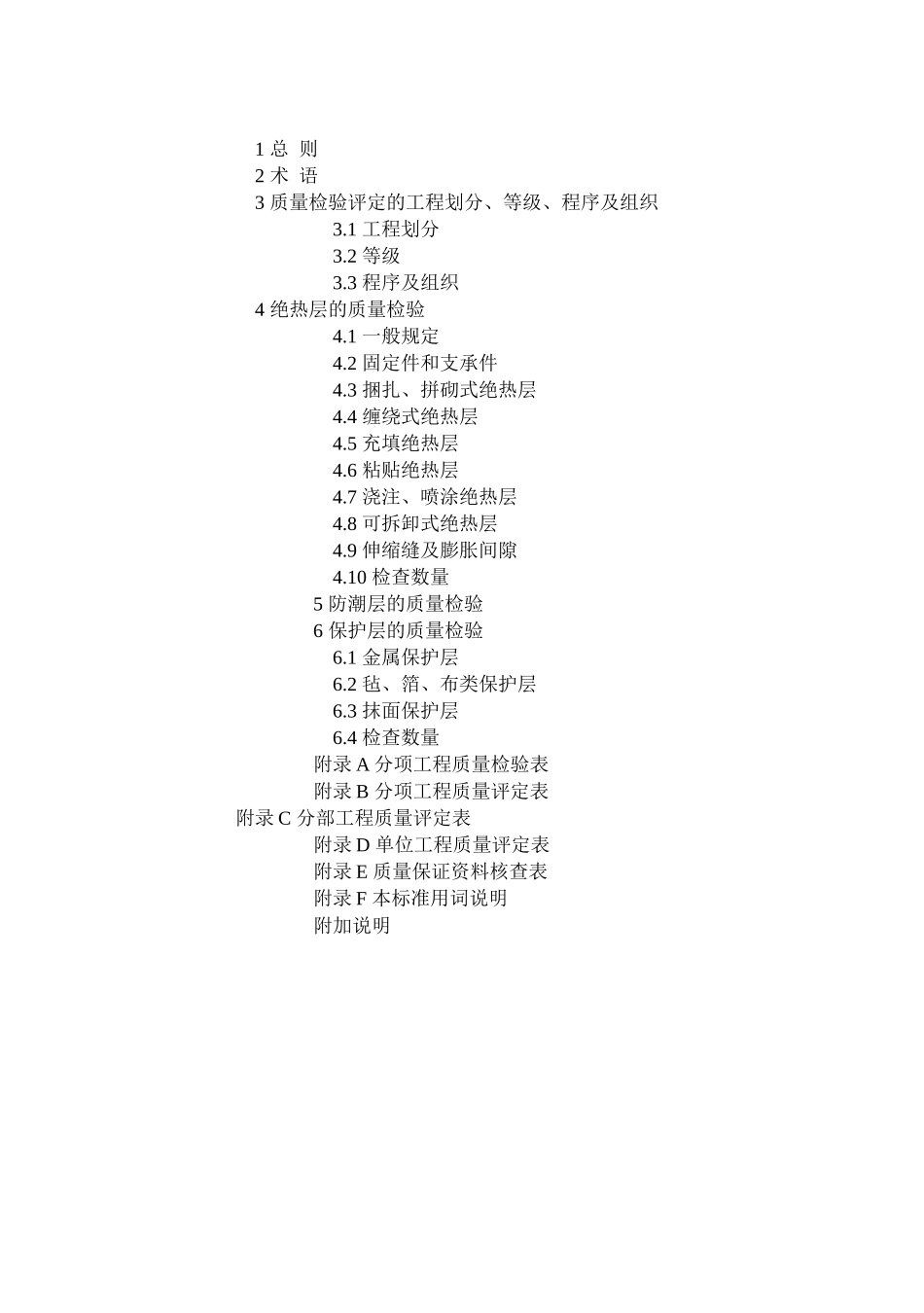

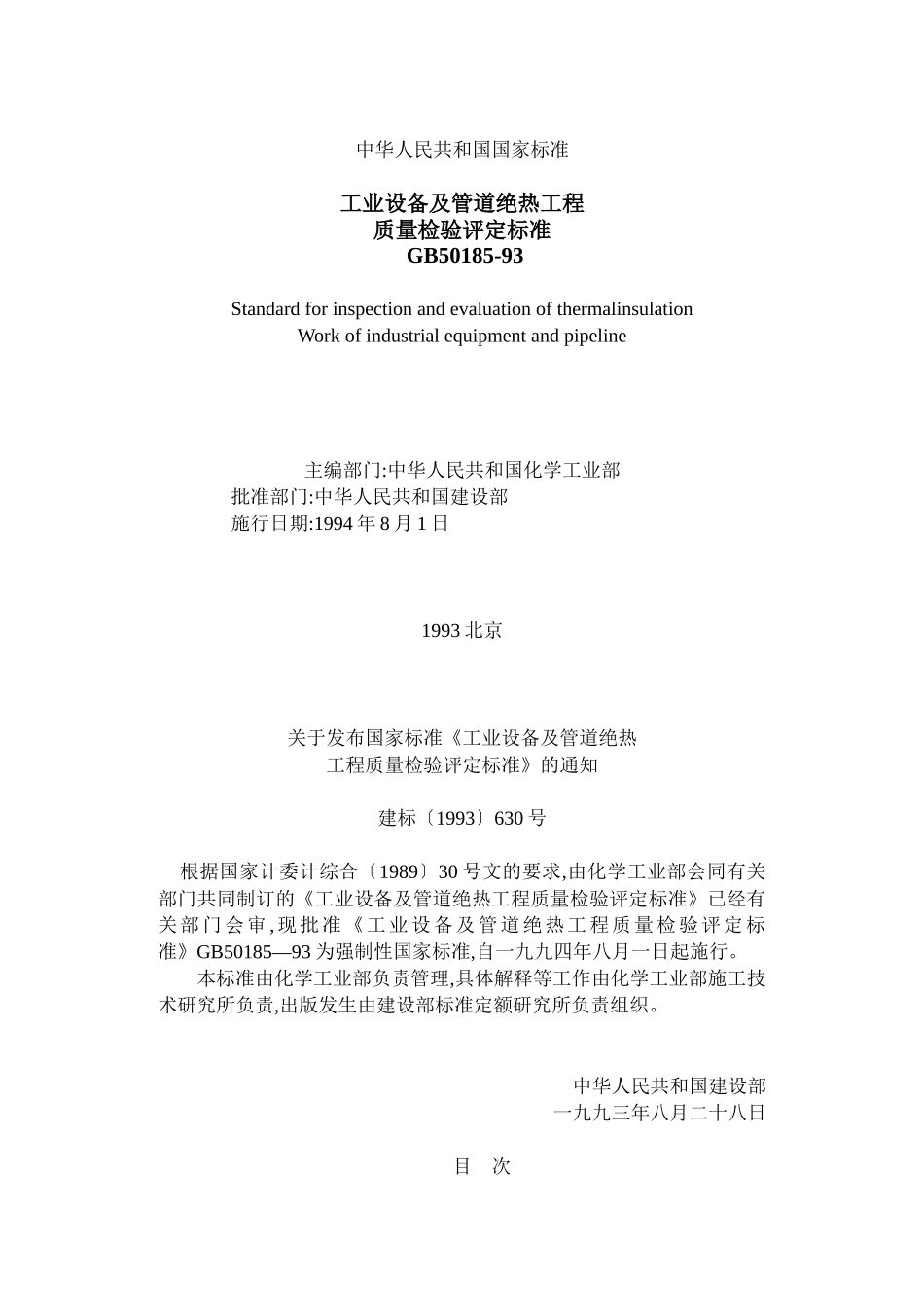

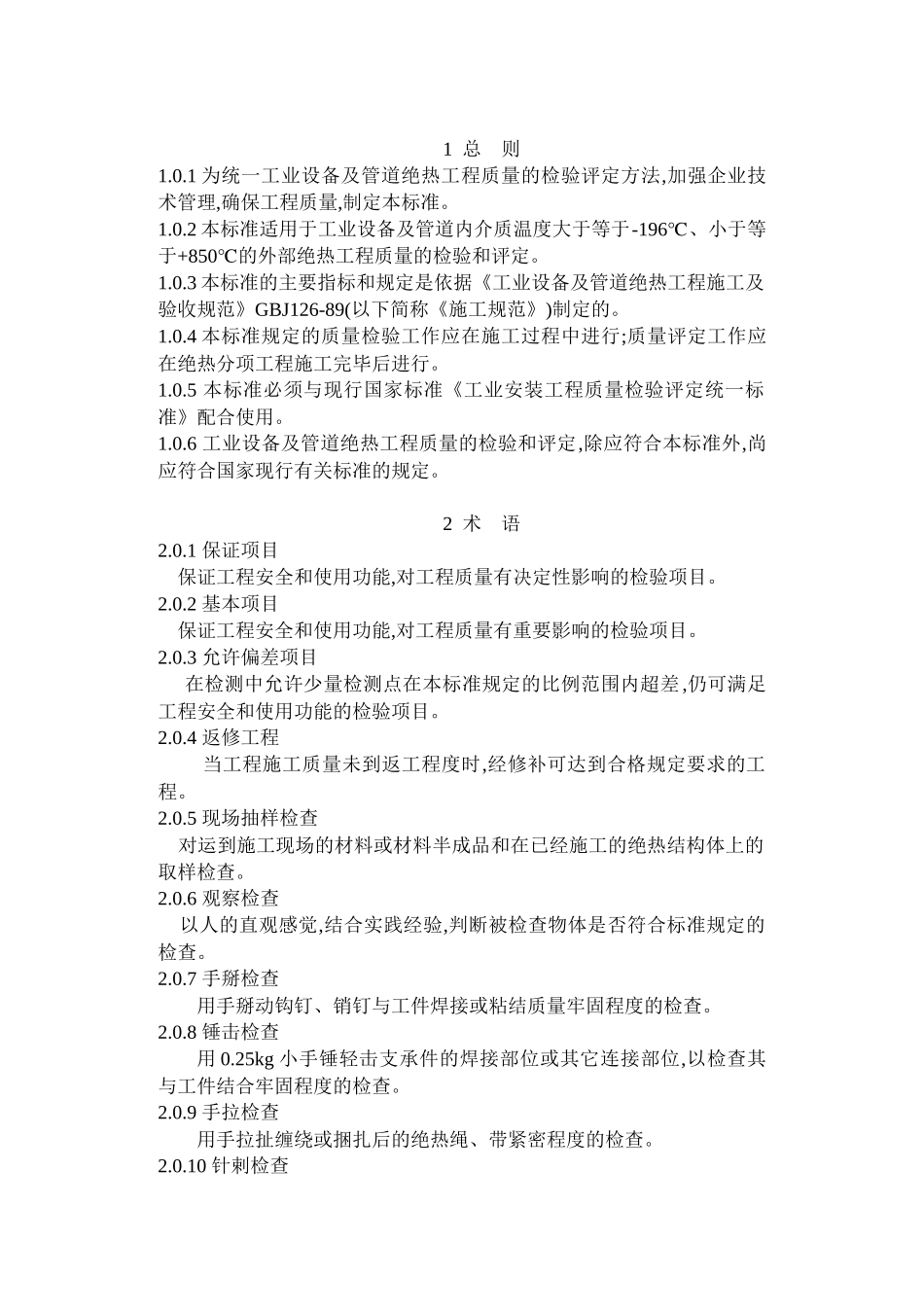

中华人民共和国国家标准工业设备及管道绝热工程质量检验评定标准GB50185-93StandardforinspectionandevaluationofthermalinsulationWorkofindustrialequipmentandpipeline主编部门:中华人民共和国化学工业部批准部门:中华人民共和国建设部施行日期:1994年8月1日1993北京关于发布国家标准《工业设备及管道绝热工程质量检验评定标准》的通知建标〔1993〕630号根据国家计委计综合〔1989〕30号文的要求,由化学工业部会同有关部门共同制订的《工业设备及管道绝热工程质量检验评定标准》已经有关部门会审,现批准《工业设备及管道绝热工程质量检验评定标准》GB50185—93为强制性国家标准,自一九九四年八月一日起施行。本标准由化学工业部负责管理,具体解释等工作由化学工业部施工技术研究所负责,出版发生由建设部标准定额研究所负责组织。中华人民共和国建设部一九九三年八月二十八日目次1总则2术语3质量检验评定的工程划分、等级、程序及组织3.1工程划分3.2等级3.3程序及组织4绝热层的质量检验4.1一般规定4.2固定件和支承件4.3捆扎、拼砌式绝热层4.4缠绕式绝热层4.5充填绝热层4.6粘贴绝热层4.7浇注、喷涂绝热层4.8可拆卸式绝热层4.9伸缩缝及膨胀间隙4.10检查数量5防潮层的质量检验6保护层的质量检验6.1金属保护层6.2毡、箔、布类保护层6.3抹面保护层6.4检查数量附录A分项工程质量检验表附录B分项工程质量评定表附录C分部工程质量评定表附录D单位工程质量评定表附录E质量保证资料核查表附录F本标准用词说明附加说明1总则1.0.1为统一工业设备及管道绝热工程质量的检验评定方法,加强企业技术管理,确保工程质量,制定本标准。1.0.2本标准适用于工业设备及管道内介质温度大于等于-196℃、小于等于+850℃的外部绝热工程质量的检验和评定。1.0.3本标准的主要指标和规定是依据《工业设备及管道绝热工程施工及验收规范》GBJ126-89(以下简称《施工规范》)制定的。1.0.4本标准规定的质量检验工作应在施工过程中进行;质量评定工作应在绝热分项工程施工完毕后进行。1.0.5本标准必须与现行国家标准《工业安装工程质量检验评定统一标准》配合使用。1.0.6工业设备及管道绝热工程质量的检验和评定,除应符合本标准外,尚应符合国家现行有关标准的规定。2术语2.0.1保证项目保证工程安全和使用功能,对工程质量有决定性影响的检验项目。2.0.2基本项目保证工程安全和使用功能,对工程质量有重要影响的检验项目。2.0.3允许偏差项目在检测中允许少量检测点在本标准规定的比例范围内超差,仍可满足工程安全和使用功能的检验项目。2.0.4返修工程当工程施工质量未到返工程度时,经修补可达到合格规定要求的工程。2.0.5现场抽样检查对运到施工现场的材料或材料半成品和在已经施工的绝热结构体上的取样检查。2.0.6观察检查以人的直观感觉,结合实践经验,判断被检查物体是否符合标准规定的检查。2.0.7手掰检查用手掰动钩钉、销钉与工件焊接或粘结质量牢固程度的检查。2.0.8锤击检查用0.25kg小手锤轻击支承件的焊接部位或其它连接部位,以检查其与工件结合牢固程度的检查。2.0.9手拉检查用手拉扯缠绕或捆扎后的绝热绳、带紧密程度的检查。2.0.10针剌检查用长度大于绝热层厚度的直形针,插入绝热层中对其厚度的检查。2.0.11棒敲检查用木棒轻敲外保护层,以发出的声响音质鉴别填充绝热层内有无空隙的检查。2.0.12安装容重绝热层施工后的实际容重(kg/m3)。2.0.13防沉层在立式设备或立式管道上填充绝热层时,按一定间距设置的、用硬质绝热制品制作的承重结构。2.0.14内衬绝热层在可拆卸结构内,紧贴金属护壳的绝热层。2.0.15冷态绝热结构尚未投入使用的物理状态。2.0.16干缩性粘稠状材料在无外力作用下,放置在空气中,因水分蒸发所引起的尺寸变化程度。2.0.17可塑性粘稠状材料在外力作用下,改变其形状而不破裂,移去外力时亦不能恢复原状的物理性能。3质量检验评定的工程划分、等级、程序及组织3.1工程划分3.1.1分项工程的划分,设备应以相同工作介质按台、套进行划分;管道应按相同的工作介质进行划分。3.1.2同一单位工程中的工业设备及管道绝热工程可划分为一个或几个分部工程。3.1.3当工业设备及管道的绝热工程具有独立施工条件时,一个或...
