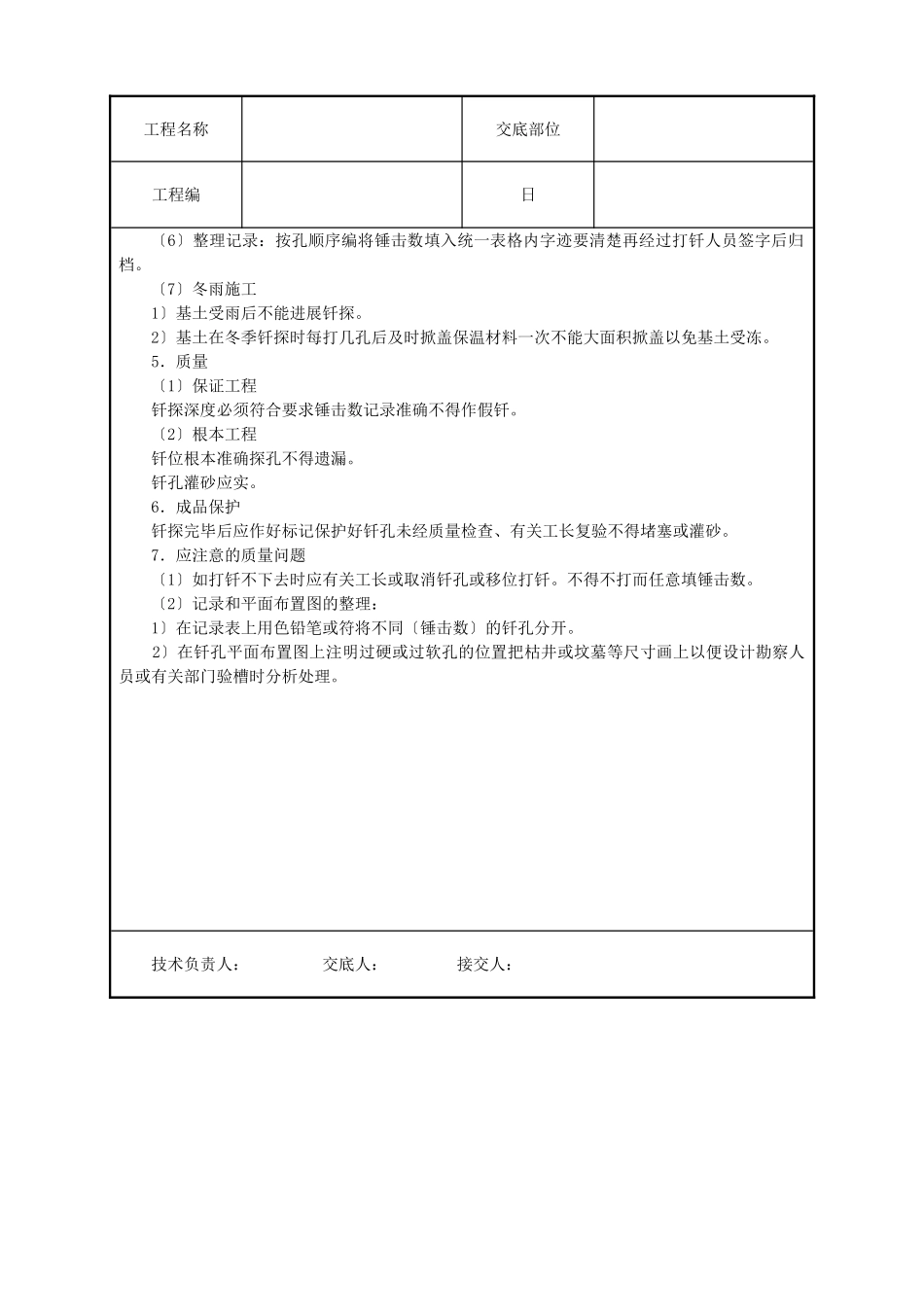

工程名称交底部位工程编日交底内容：基土钎探本技术交底内容适用于建筑物或构筑物的根底、坑〔槽〕底土质钎探检查。1．材料要求砂：一般中砂。2．主要机具(1)人工打钎有：一般钢钎：直径φ22～25mm钢筋制成钎尖呈60°尖锥形状钎长1．8～2．0m。大锤：重量8～10磅。〔2〕机械打钎〔轻便触探器北京地区规定必用〕。穿心锤重10kg尖锥头、触探杆、钎杆直径φ25钢筋长度1．5～1．8m。〔３〕其他有麻绳或铅丝、梯子〔凳子〕、手推车、克绷撬棍〔拔钢钎用〕、钢卷尺等。3．作业条件〔1〕基土已挖至设计基坑〔槽〕底标高外表应平正轴线及坑〔槽〕宽、长均符合设计图纸要求。〔2〕根据设计图纸绘制钎探孔位平面布置图。〔3〕按钎探孔位平面布置图放线：孔位钉上小木桩或洒白灰点。〔4〕钎杆上预先划好30cm横线。4．操作工艺工艺流程确定打钎顺序→就位打钎↓拔钎→移位→整理记录→记录锤击数↓检查孔深→灌砂〔1〕就位打钎：1〕人工打钎：将钎尖对准孔位一人扶正钢钎一人站在操作凳子上用大锤打钎端头锤举高度一般为50～70cm将钎垂直打入土层中。2〕机械打钎：将触探杆尖对准孔位再把穿心锤套在钎杆上扶正钎杆、拉起穿心锤使其下落锤距为50cm将触探杆竖直打入土层中。〔2〕记录锤击数：钎杆每打入土层30cm时记录一次锤击数。钎探深度如设计无规定时一般按表1—309执行。〔3〕拔钎：用麻绳或铅丝将钎杆绑好留出活套套内插入撬棍或铁利用杠杆原理将钎拔出。每拔出一段将绳套往下移一段余此类推直至完全拔出为止。〔4〕移位：将钎杆或触器搬到下一孔位以便继续打钎。〔5〕灌砂：打完的钎孔经过质量检查人员和有关工长检查孔深与记录无误后即或进展灌砂。灌砂时每填入30cm左右时可用钢筋棒捣实一次。灌砂有两种形式一种是每孔打完或几孔打完灌一次另一种是每天打完统一灌一次。工程名称交底部位工程编日〔6〕整理记录：按孔顺序编将锤击数填入统一表格内字迹要清楚再经过打钎人员签字后归档。〔7〕冬雨施工1〕基土受雨后不能进展钎探。2〕基土在冬季钎探时每打几孔后及时掀盖保温材料一次不能大面积掀盖以免基土受冻。5．质量〔1〕保证工程钎探深度必须符合要求锤击数记录准确不得作假钎。〔2〕根本工程钎位根本准确探孔不得遗漏。钎孔灌砂应实。6．成品保护钎探完毕后应作好标记保护好钎孔未经质量检查、有关工长复验不得堵塞或灌砂。7．应注意的质量问题〔1〕如打钎不下去时应有关工长或取消钎孔或移位打钎。不得不打而任意填锤击数。〔2〕记录和平面布置图的整理：1〕在记录表上用色铅笔或符将不同〔锤击数〕的钎孔分开。2〕在钎孔平面布置图上注明过硬或过软孔的位置把枯井或坟墓等尺寸画上以便设计勘察人员或有关部门验槽时分析处理。技术负责人：交底人：接交人：
